Описание MOXA EDS-G205-1GTXSFP

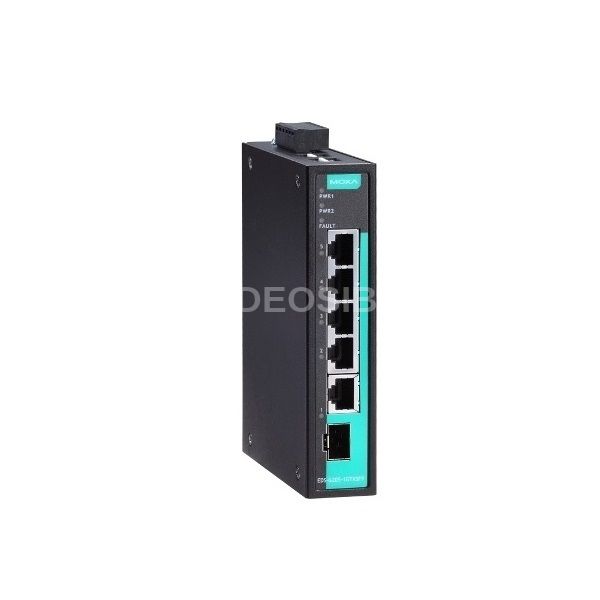

MOXA EDS-G205-1GTXSFP - неуправляемый коммутатор с 4 портами 10/100/1000BaseTX и 1 combo-портом 10/100/1000BaseT(X) или 100/1000BaseSFP. Один из портов - комбо-порт (медь/оптика), который предназначен для задач, требующих высокой пропускной способности.

Настройку коммутатора можно осуществить с помощью 4 DIP-переключателей, которые активируют функцию передачи Jumbo-кадров, режим энергосбережения в соответствии со стандартом IEEE 802.3az, тип приемопередатчика 100/1000 SFP и т.д. Есть встроенное реле для оповещения администратора сети о сбое питания или прекращении передачи. Коммутатор устанавливается на DIN-рейку. Рабочая температура, град. C0 ~ 60.

Технические характеристики MOXA EDS-G205-1GTXSFP

• Стандарты IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3ab for 1000BaseT(X), IEEE 802.3z for 1000BaseX, IEEE 802.3x for Flow Control, IEEE 802.3az for Energy-Efficient Ethernet

• Управление потоками IEEE 802.3x flow control, back pressure flow control
• Таблица MAC-адресов 8000
• Размер буфера пакетов 1024 Кбит

Интерфейс

• Общее количество портов 5

• Разъемы для витой пары RJ45
• Порты Gigabit Ethernet 1000 Мбит/с
• Витая пара (разъем RJ-45) 4
• Комбинированные разъемы (витая пара + SFP) 1

Поддержка интеллектуальных функций

• Автоматическое оповещение об обрыве электропитания При помощи реле

• Автоматическое оповещение об обрыве связи по порту При помощи реле

Релейные выходы

• Релейные выходы 1

• Нагрузочная способность реле до 1 А при 24 В

Управление коммутатором

• DIP-переключатели Выбор порта для сигнализации об обрыве, защита от широковещательного шторма (вкл/выкл), передача кадров jumbo frame (вкл/выкл)

Светодиодные индикаторы

• Светодиодные индикаторыPWR1, PWR2, FAULT, 10/100/1000M

Требования по электропитанию

• Рабочее напряжение 12/24/48 В пост. (9.6 ~ 60 В пост.)

• Потребление тока 0.16 А при 24 В
• Возможность подключения резервного источника электропитания Есть
• Разъем электропитания Клеммы
• Защита от неверной полярности Есть

Требования к окружающей среде

• Рабочая температура, град. C0 ~ 60

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ +85

Наличие международных сертификатов

• Безопасность UL508

• Взрывобезопасность UL/cUL Class 1 Division 2, ATEX Zone 2 Ex nA nC IIC T4 Gc
• Электромагнитная совместимость (EMI) EN 55022 Class A FCC Part 15 Subpart B Class A EN 61000-4-2 EN 61000-4-3 EN 61000-4-4 EN 61000-4-5 EN 61000-4-6

• Применение в морских системах DNV, NK, ABS, LR, GL
• Применение на транспорте EN 50121-4
• Среднее время наработки на отказ (MTBF), часов 2823446

Конструктивные свойства

• Габаритные размеры, мм 29 x 135 x 105

• Материал корпуса Металл
• Защита от пыли и влаги IP30
• Масса нетто, г 290

Монтаж

• Монтаж На DIN-рейку, настольный/настенный (опционально)

Комплект поставки

• Комплект поставки Устройство, заглушки для неиспользуемых портов, краткое руководство пользователя.
