Описание MOXA EDS-G512E-8PoE-4GSFP-T

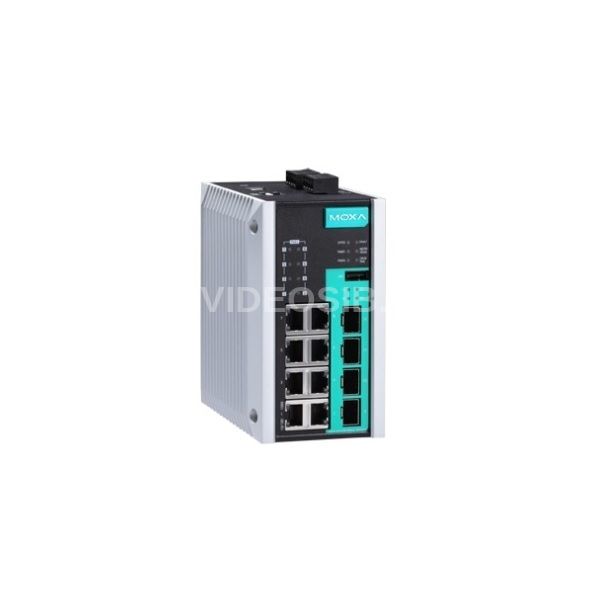

MOXA EDS-G512E-8PoE-4GSFP-T - 12-портовый управляемый Ethernet-коммутатор full Gigabit с 8 портами 10/100/1000BaseT PoE/PoE+ и 4 слотами 100/1000BaseSFP. Имея Gigabit Ethernet PoE + порты, коммутатор идеально подходит для коммуникаций, требующих высокую пропускную способность, то есть для подключения таких устройств как IEEE 802.11n и IEEE 802.1ac беспроводные точки доступа и камеры с высоким разрешением и т.п. Коммутатор может обеспечить до 30 Вт мощности на PoE + порт в стандартном режиме и до 36 Вт для промышленных PoE устройств, таких как всепогодные видеокамеры для IP видеонаблюдения со стеклоочистителями / нагревателями, либо интеллектуальные IP телефоны.

Ethernet коммутаторы EDS-G512E-8PoE-4GSFP-T универсальны и благодаря наличию SFP портов поддерживают оптоволоконную передачу на расстоянии до 120 км, обеспечивая высокий уровень защиты от электромагнитных помех. Коммутаторы поддерживает целый ряд функций управления, включая STP / RSTP, Turbo Ring, Turbo Chain, управление PoE питанием, IGMP, VLAN, QoS, RMON, управление полосой пропускания, и зеркалирование портов. Рабочая температура C-40 ~ +75

Технические характеристики MOXA EDS-G512E-8PoE-4GSFP-T

• Стандарты IEEE 802.3af/at for Power-over-Ethernet, IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3ab for 1000BaseT(X), IEEE 802.3z for 1000BaseX, IEEE 802.3x for Flow Control, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1s for Multiple Spanning Tree Protocol, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1X for Authentication, IEEE 802.3ad for Port Trunk with LACP

• Промышленные протоколы IGMPv1/v2/v3, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog, EtherNet/IP, PROFINET, Modbus/TCP, SNMP Inform, LLDP, IEEE 1588 PTP V2, IPv6, NTP Server/Client
• Управление потоками IEEE 802.3x flow control, back pressure flow control
• Таблица MAC-адресов 8000
• Размер буфера пакетов 1 Мбит
• MIB MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9

Функции VLAN и IGMP

• Максимальное количество VLAN 256

• Диапазон VLAN ID1 ~ 4094
• Количество групп IGMP 256

Интерфейс

• Общее количество портов 12

• Порт USB USB (разъем Type A)

Порты Gigabit Ethernet 1000 Мбит/с

• Оптоволокно (разъем для SFP-модуля) 4

Порты с функцией Power Over Ethernet (PoE)

• PoE 10/100/1000 Мбит/с 8

• Назначение контактов PoEV+, V+, V-, V-, for pin 1, 2, 3, 6 (Endspan, MDI, Mode A)

Возможность резервирования связи

• Возможность резервирования связи Резервированное кольцо Turbo Ring, "Связующее дерево" Spanning Tree, Turbo Chain

Дискретные входы

• Дискретные входы 1

• Напряжение лог. \"1\"+13 ~ +30
• Напряжение лог. \"0\"-30 ~ +3
• Макс. ток, мА 8

Релейные выходы

• Релейные выходы 1

• Нагрузочная способность реле 1 А при 24 В пост.

Управление коммутатором

• Управление коммутатором Консоль USB

• DIP-переключателиTurbo Ring, Master, Coupler, Reserve
• Кнопка Reset Есть

Светодиодные индикаторы

• Светодиодные индикаторы PWR1, PWR2, FAULT, STATE, 10/100/1000M, MSTR/HEAD, CPLR/TAIL

Требования по электропитанию

• Рабочее напряжение 48 В пост. (46 ~ 57 В), для PoE+ рекомендовано >50 В пост.

• Потребление тока 0.33 А при 48 В пост. (без питаемых устройств)
• Возможность подключения резервного источника электропитания Есть
• Разъем электропитания Клеммы
• Защита от неверной полярности Есть

Требования к окружающей среде

• Рабочая температура, град. C-40 ~ +75

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ 85
• Наличие международных сертификатов
• Безопасность UL508
• Электромагнитная совместимость (EMI)EN 55022 Class A, FCC Part 15 Subpart B Class A
• Применение на транспорте EN 50121-4
• Электромагнитная совместимость (EMS) EN 61000-4-2 (ESD) Level 4 EN 61000-4-3 (RS) Level 3 EN 61000-4-4 (EFT) Level 4 EN 61000-4-5 (Surge) Level 4 EN 61000-4-6 (CS) Level 3 EN 61000-4-8 EN 61000-6-2 (Industrial)

• Среднее время наработки на отказ (MTBF), часов 1292680

Конструктивные свойства

• Габаритные размеры, мм 79.2 x 135 x 137

• Материал корпуса Алюминий
• Защита от пыли и влаги IP30
• Масса нетто, г 1540
• Монтаж На DIN-рейку, настольный/настенный (опционально)
• Комплект поставки Устройство, документация и ПО на CD, заглушки для неиспользуемых портов, кабель USB, краткое руководство пользователя.
