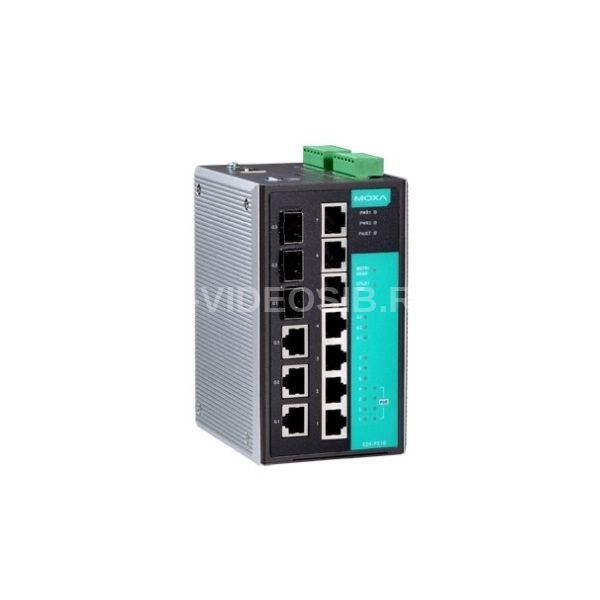

Описание MOXA EDS-P510

MOXA EDS-P510 - управляемый коммутатор 7 x 10/100BaseTX, 3 x Combo Gigabit с функцией Power Over Ethernet (PoE). Коммутаторы Gigabit Ethernet, имеющие 4 порта 10/100BaseT(X) 802.3af (PoE) и 3 комбинированных порта Gigabit Ethernet. Коммутаторы могут передавать питание мощностью до 15.4 Вт через порты PoE (Power Over Ethernet) для питания подключаемых устройств (например, камер видеонаблюдения, точек беспроводного доступа и IP-телефонов) в случаях, когда установка локальных источников питания невозможна или экономически неоправданна.

EDS-P510 являются универсальными устройствами; их комбинированные SFP-порты позволяют передавать данные от периферийного устройства в центр управления по оптоволокну на расстояния до 80 км с высокой устойчивостью к электромагнитным помехам. Ethernet-коммутаторы поддерживают множество интеллектуальных функций, в том числе технологии Turbo Ring, RSTP/STP, IGMP, VLAN, QoS, RMON, управление широковещательными пакетами, мониторинг трафика порта.

Коммутаторы EDS-P510 разработаны, в том числе, и для задач автоматизации систем охраны и безопасности, таких как IP-видеонаблюдение, контроль доступа, и любые другие, где могут быть востребованы функции передачи питания по Ethernet. Рабочая температура, град. C0 ~ 60.

Технические характеристики MOXA EDS-P510

• Стандарты IEEE 802.3af for Power-over-Ethernet, IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3ab for 1000BaseT(X), IEEE 802.3z for 1000BaseX, IEEE 802.3x for Flow Control, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1s for Multiple Spanning Tree Protocol, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1X for Authentication, IEEE 802.3ad for Port Trunk with LACP

• Промышленные протоколы IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog, EtherNet/IP, Modbus/TCP, SNMP Inform, LLDP, IEEE 1588 PTPv2, IPv6, NTP Server/Client
• Управление потоками IEEE 802.3x flow control, back pressure flow control
• Таблица MAC-адресов 8000
• Размер буфера пакетов 1 Мбит
• MIB MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
• Функции VLAN и IGMP
• Максимальное количество VLAN 64
• Диапазон VLAN ID 1 ~ 4094
• Количество групп IGMP 256

Интерфейс

• Общее количество портов 10

• Разъемы для витой пары RJ45
• Порты Fast Ethernet 10/100 Мбит/с
• Витая пара (разъем RJ-45) 3

Порты Gigabit Ethernet 1000 Мбит/с

• Комбинированные разъемы (витая пара + SFP) 3

Порты с функцией Power Over Ethernet (PoE)

• PoE 10/100 Мбит/с 4

• Выдаваемая мощность каждого порта PoE, Вт 15.4
• Выходное напряжение PoE, В 44 ~ 48.5
• Назначение контактов PoEV+, V+, V-, V- for pin 1, 2, 3, 6 (Endspan, MDI Alternative A)

Возможность резервирования связи

• Возможность резервирования связи Резервированное кольцо Turbo Ring, "Связующее дерево" Spanning Tree, Turbo Chain

Поддержка интеллектуальных функций

• Автоматическое оповещение об обрыве электропитания При помощи реле, по E-Mail, по SNMP

• Автоматическое оповещение об обрыве связи по порту При помощи реле, по E-Mail, по SNMP

Дискретные входы

• Дискретные входы 2

• Напряжение лог. \"1\"+13 ~ +30 В
• Напряжение лог. \"0\"-30 ~ +3 В
• Макс. ток, мА 8

Релейные выходы

• Релейные выходы 2

• Нагрузочная способность реле 0.5 А при 48 В пост.

Управление коммутатором

• Управление коммутатором Консоль RS-232

• Разъем консоли RS-232 RJ45
• DIP-переключатели Turbo Ring, Master, Coupler, Reserve

Светодиодные индикаторы

• Светодиодные индикаторы PWR1, PWR2, FAULT, 10/100/1000, 10/100, MSTR/HEAD, CPLR/TAIL, PoE

Требования по электропитанию

• Рабочее напряжение 48 В пост. (46 ~ 50 В)

• Потребление тока 1.62 А при 48 В (при нагрузке 15.4 Вт на каждый из 4 портов PoE)
• Возможность подключения резервного источника электропитания Есть
• Разъем электропитания Клеммы
• Защита от неверной полярности Есть

Требования к окружающей среде

• Рабочая температура, град. C0 ~ 60

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ +85

Наличие международных сертификатов

• Безопасность UL508

• Электромагнитная совместимость (EMI)EN 55022 Class A, FCC Part 15 Subpart B Class A
• Применение в морских системах DNV, NK, ABS, LR, GL
• Электромагнитная совместимость (EMS) EN 61000-4-2 (ESD) Level 3 EN 61000-4-3 (RS) Level 3 EN 61000-4-4 (EFT) Level 3 EN 61000-4-5 (Surge) Level 3 EN 61000-4-6 (CS) Level 3 EN 61000-4-8

• Среднее время наработки на отказ (MTBF), часов 205384

Конструктивные свойства

• Габаритные размеры, мм 80.2 x 135 x 105

• Материал корпуса Алюминий
• Защита от пыли и влаги IP30
• Масса нетто, г 1170
• Монтаж На DIN-рейку, настольный/настенный (опционально)
• Комплект поставки Устройство, документация и ПО на CD, заглушки для неиспользуемых портов, краткое руководство пользователя, переходник с RJ45 на DB9.
