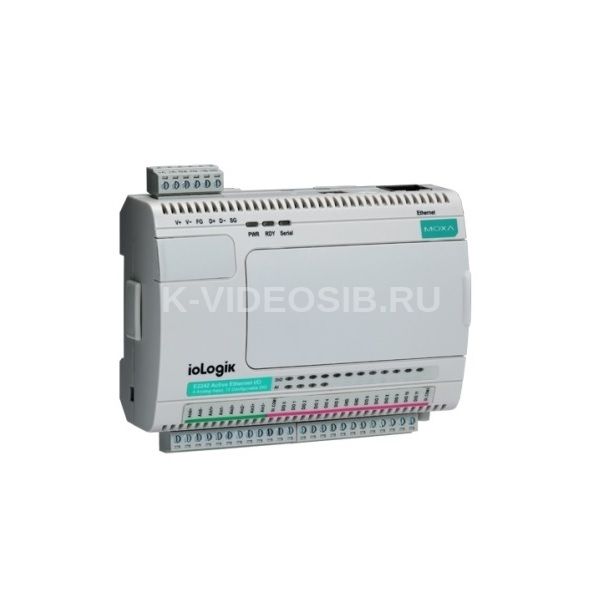

Описание MOXA ioLogik E2214

MOXA ioLogik E2214 - сетевой сервер ввода/вывода c 6 цифровыми входами (DI) и 6 релейными выходами. DIN-Rail монтаж позволяет компактно располагать его и подключать к коммутаторам, а с помощью выходных реле - к различным аварийным исполнительным механизмам и оповещателям, например, сиренам, индикаторным лампам и т.п.

ioLogik E2214 предназначен для считывания информации с цифровых входов и формирования необходимых выходных релейных сигналов. Наличие встроенных буферов памяти позволяет сохранять события даже когда происходит внезапное пропадание питания.

Технические характеристики MOXA ioLogik E2214

Дискретный ввод

• Количество каналов 6

• Тип каналов С общим "+", с общим "-" или сухой контакт
• Режим работы Дискретный вход или счетчик (до 900 Гц)
• Сухой контакт Логический "0": замкнут на землю
• Логическая "1": открыт
• Влажный контакт Логический "0": 0~3 В постоянного тока
• Логическая "1": 10~30 В постоянного тока
• Напряжение изоляции 3 кВ постоянного тока

Реле

• Количество каналов 6

• Тип каналов Реле формы А, нормально разомкнутые
• Индуктивная нагрузка 2 А при 30 В пост., 250 В перем., 110 В перем.
• Резистивная нагрузка 5 А при 30 В пост., 250 В перем., 110 В перем.
• Сопротивление контактов 100 мОм (макс.)
• Генератор импульсов До 0,3 Гц при номинальной нагрузке
• Минимальная нагрузка 1 А при 5 В пост.
• Механическая износостойкость 1000000 срабатываний
• Электрическая износостойкость 100000 срабатываний при нагрузке 5 А

Интерфейс Ethernet

• Порты Ethernet1 порт 10/100 Мбит/с (разъем RJ45)

• Напряжение изоляции 1.5 кВ
• Протоколы Modbus/TCP, TCP/IP, UDP, DHCP, BOOTP, SNMP, HTTP, CGI, SNTP, SMTP

Последовательный интерфейс

• Интерфейс RS-485-2w: Data+, Data-, GND (разъем - 3-контактная клемма)

• Скорость передачи данных, бит/с 1200 ~ 115200
• Биты четности нет
• Биты данных 8
• Стоповые биты 1
• Защита от импульсных помех, кВ 15
• Протоколы Modbus/RTU

Требования по электропитанию

• Рабочее напряжение 12 ~ 36 В (пост.)

• Потребление тока 170 мА при 24 В
• Разъем электропитания Клеммы
• Диаметр кабеля 14AWG

Требования к окружающей среде

• Рабочая температура, град. C-10 ~ 60

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ 85

Наличие международных сертификатов

• Безопасность UL508

• Электромагнитная совместимость (EMI) EN 61000-3-2 EN 61000-3-3 EN 61000-4-2 EN 61000-4-3 EN 61000-4-4 EN 61000-4-5 EN 61000-4-6 EN 61000-4-8 EN 61000-4-11 EN 61000-6-2 EN 61000-6-4 FCC Part 15 Subpart B Class A

• Среднее время наработки на отказ (MTBF), часов 307239

Конструктивные свойства

• Габаритные размеры, мм 115 x 79 x 45.6

• Материал корпуса Пластик
• Масса нетто, г 250
• Монтаж На DIN-рейку, настольный/настенный (опционально)
• Комплект поставки Устройство, документация и ПО на CD.
