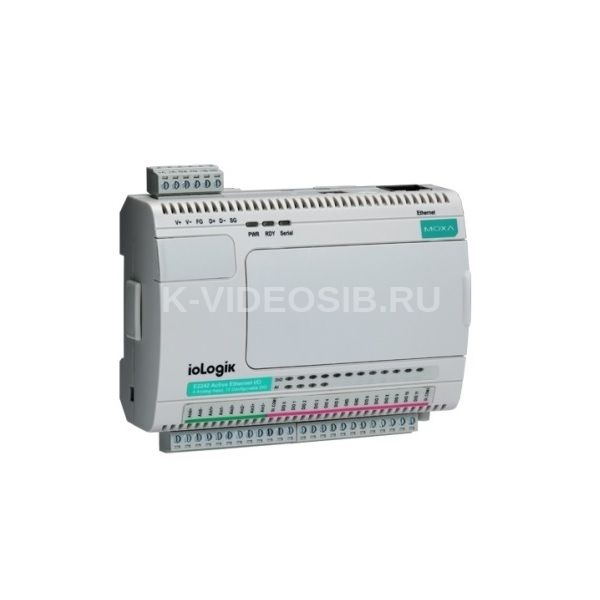

Описание MOXA ioLogik E2242

MOXA ioLogik E2242 - Active Ethernet сетевой сервер ввода/вывода c 4 аналоговыми входами и 12 конфигурируемыми цифровыми каналами ввода-вывода. Сетевой сервер ввода/вывода разработан для систем аналогового мониторинга и уведомления, например, контроля состояния заполнения резервуара.

Комбинация каналов В/В, имеющаяся в Logik E2242 допускает использовать один аналоговый канал один канал для инициализации до 3 цифровых выходных каналов - "низкий", "высокий", "высокий-авария". Сетевой сервер ввода/вывода совместно с PLC контроллерами может быть использован при создании надежной системы контроля с использованием аналоговых и цифровых сигналов.

Технические характеристики MOXA ioLogik E2242

Количество каналов 4

• Тип каналов Дифференциальные

• Разрешение 16 бит
• Входные диапазоны±150 мВ, 0 ~ 150 мВ, ±500 мВ, 0 ~ 500 мВ, ±5 В, 0 ~ 5 В, ±10 В, 0 ~ 10 В, 0 ~ 20 мА, 4 ~ 20 мА
• Точность ±0.1% от полного диапазона (25 °С); ±0.3% от полного диапазона (-10 °С ~ 60 °С); ±0.5% от полного диапазона (-40°C ~ 75°C)
• Частота дискретизации 32 Гц (все каналы)
• Входной импеданс 200 кОм (мин.)
• Встроенный резистор для измерения тока 120 Ом
• Конфигурируемые дискретные каналы
• Количество каналов 12

Дискретный ввод

• Количество каналов до 12

• Тип каналов С общим "+", с общим "-" или сухой контакт
• Режим работы Дискретный вход или счетчик (до 900 Гц)
• Сухой контакт Логический "0": замкнут на землю
• Логическая "1": открыт
• Влажный контакт Логический "0": 0~3 В постоянного тока
• Логическая "1": 10~30 В постоянного тока
• Напряжение изоляции 3 кВ постоянного тока

Дискретный вывод

• Количество каналов до 12

• Тип выходов Sink
• Режим работы Дискретный выход или генератор импульсов
• Защита по напряжению 45 В постоянного тока
• Защита по току 2.6 А (по 650 мА на каждый из 4 каналов)
• Напряжение изоляции3 кВ постоянного тока
• Защита от перегрева 175°С

Интерфейс Ethernet

• Порты Ethernet1 порт 10/100 Мбит/с (разъем RJ45)

• Напряжение изоляции 1.5 кВ
• Протоколы Modbus/TCP, TCP/IP, UDP, DHCP, BOOTP, SNMP, HTTP, CGI, SNTP, SMTP

Последовательный интерфейс

• Интерфейс RS-485-2w: Data+, Data-, GND (разъем - 3-контактная клемма)

• Скорость передачи данных, бит/с1200 ~ 115200
• Биты четности нет
• Биты данных 8
• Стоповые биты 1
• Защита от импульсных помех, кВ 15
• Протоколы Modbus/RTU

Требования по электропитанию

• Рабочее напряжение 12 ~ 36 В (пост.)

• Потребление тока 178 мА при 24 В
• Разъем электропитания Клеммы
• Диаметр кабеля 14AWG

Требования к окружающей среде

• Рабочая температура, град. C-10 ~ 60

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ 85

Наличие международных сертификатов

• Безопасность UL508

• Электромагнитная совместимость (EMI) EN 61000-3-2 EN 61000-3-3 EN 61000-4-2 EN 61000-4-3 EN 61000-4-4 EN 61000-4-5 EN 61000-4-6 EN 61000-4-8 EN 61000-4-11 EN 61000-6-2 EN 61000-6-4 FCC Part 15 Subpart B Class A

• Среднее время наработки на отказ (MTBF), часов 204391

Конструктивные свойства

• Габаритные размеры, мм 115 x 79 x 45.6

• Материал корпуса Пластик
• Масса нетто, г 250
• Монтаж На DIN-рейку, настольный/настенный (опционально)
• Комплект поставки Устройство, документация и ПО на CD.
