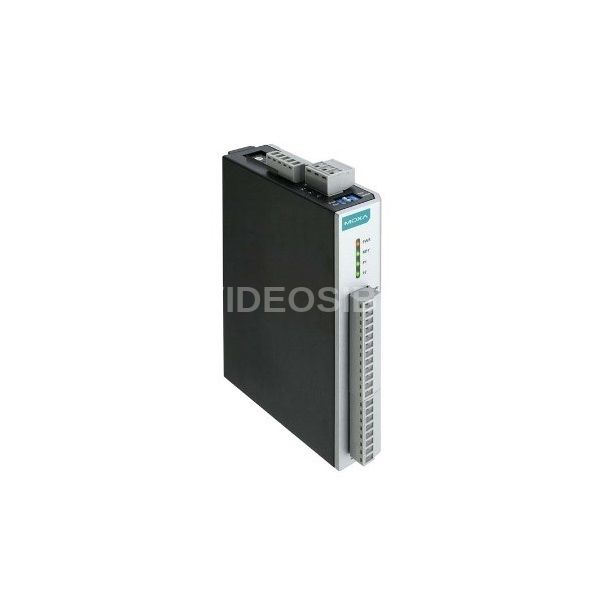

Описание MOXA ioLogik R1210

MOXA ioLogik R1210 - модуль удаленного ввода/вывода по RS-485: 16 цифровых входов. Серия интеллектуальных серверов ввода-вывода с последовательным RS-485 интерфейсом для мониторинга и управления промышленными приложениями. Сервера удаленного доступа с последовательным RS-485 интерфейсом являются идеальным выбором для создания экономически эффективных, надежных и простых в обслуживании систем управления процессами ввода - вывода.

ioLogik R1210 обеспечивают инженерам-технологам простое подключение управляемых устройств, так как RS-485 интерфейс предполагает использование только двух проводов для связи с контроллером или другими RS-485 устройствами. Сервера удаленного ввода / вывода использует EIA RS-485 протокол связи для передачи и приема данных с высокой скоростью на большие расстояния.

Технические характеристики MOXA ioLogik R1210

Дискретный ввод

• Количество каналов 16

• Тип каналов С общим "+", с общим "-" или сухой контакт
• Режим работы Дискретный вход или счетчик (до 2,5 кГц)
• Сухой контакт Логический "0": замкнут на землю
• Логическая "1": открыт
• Влажный контакт Логический "0": 0~3 В постоянного тока
• Логическая "1": 10~30 В постоянного тока
• Напряжение изоляции 3 кВ (пост.)

Последовательный интерфейс

• Интерфейс RS-485-2W: Data +, Data-, GND (разъем - 5-контактная клемма)

• Скорость передачи данных, бит/с 1200 ~ 921.6 Кб/с (по умолчанию = 9600)
• Биты данных 8
• Биты четности нет, чет, нечет (по умолчанию = нет)
• Стоповые биты 1, 2 (по умолчанию = 1)
• Протоколы Modbus RTU
• Защита от импульсных помех, кВ 15
• Резистор Pull High/Low для RS-4851 кОм, 150 кОм

Требования по электропитанию

• Потребление тока 154 мА при 24 В пост.

• Разъем электропитания Клеммы

Требования к окружающей среде

• Рабочая температура, град. C-10 ~ 75

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ 85

Наличие международных сертификатов

• Безопасность UL508

• Электромагнитная совместимость (EMI)IEC 61000-6; IEC 61000-4; EN 55022; EN 55024; EN 61000-3-2; EN 61000-3-3; EN 61000-4-2; EN 61000-4-5; FCC Part 15 Subpart B Class A

Конструктивные свойства

• Габаритные размеры, мм 27.8 x 124 x 84

• Материал корпуса Пластик
• Монтаж На DIN-рейку
• Комплект поставки Устройство, документация и ПО на CD, краткое руководство пользователя.
