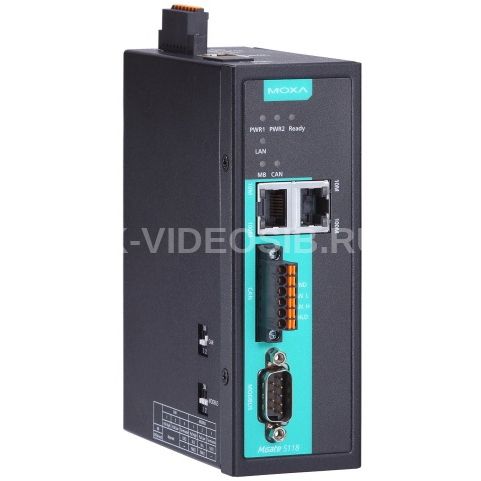

Описание MOXA MGate 5118

MOXA MGate 5118 - 1-портовый преобразователь J1939 Master в Modbus RTU/ASCII/TCP, PROFINET, EtherNet/IP Master/Slave. Предусмотрены удобные режимы конфигурирования и настройки, встроенные инструменты мониторинга и диагностики.

Особенности MOXA MGate 5118

• Быстрая установка с помощью удобной веб-консоли
• Простое обслуживание со встроенными функциями мониторинга и диагностики
• Надежная производительность для работы без сбоев

Технические характеристики MOXA MGate 5118

Компания-производитель

• Название компании: MOXA

  Конструктивное исполнение

• Конструкция корпуса: Металлический корпус
• Вид монтажа: Монтаж на стене, Монтаж на DIN-рейку
• Степень защиты корпуса: IP30

  Интерфейсы ввода-вывода

• Количество COM-портов всего: 1
• COM портов RS-232/422/485: 1
• Максимальная скорость COM-портов RS-232/422/485: 921600 Бит/с
• Изоляция COM-портов RS-232/422/485: 2000 В
• Разъемы COM-портов: 1xDB9M

  Порты ввода-вывода

• Всего последовательных портов: 1
• Количество разъемов RS-232/422/485: 1
• Скорость RS-232/422/485 (максимум): 921600 Бит/с
• Гальваническая развязка по RS-232/422/485: 2000 В
• Тип коннектора: 1xDB9M

  Сетевые порты

• Количество Ethernet-разъемов: 2 (1 IP address, supports Ethernet cascading)
• Количество 10/100 Mb Ethernet: 2 (1 IP address, supports Ethernet cascading)
• Тип коннектора 10/100 Mb Ethernet: 2xRJ-45

  Поддерживаемые протоколы

• Стандартные протоколы: EtherNet/IP, SMTP, SNMPv1/v2c/v3, HTTP, HTTPS, SSH, Telnet, PROFINET, UDP, DNS, NTP, ARP, DHCP Client, TCP/IP, Modbus TCP

  Полевые протоколы

• Протокол EtherNet/IP: Slave, Да
• Протокол PROFINET I/O: Slave, Да
• Протокол Modbus TCP: Slave, Master, Да
• Протокол Modbus RTU: Slave, Master, Да
• Протокол Profibus DP: Slave, Да, DP-V0
• Количество портов Profibus DP: 1 (DB9 female)

  Цифровой вывод

• Количество каналов DO: 1
• Тип DO: Сигнальное реле

  Отвод тепла

• Тип: Пассивный

  Способы оповещения и настройки

• Метод настройки: DIP-переключатели, WEB-консоль

  Электропитание

• Требования по напряжению DC: 12 ... 48 В
• Мощность потребления: 5.3 Вт
• Потребляемый ток: 221 мА (24 VDC)
• Требования по напряжению DC резервного входа: 12 ... 48 В
• Мощность потребления резервного входа: 5.3 Вт
• Потребляемый ток: 221 мА (24 VDC)

  Требования к условиям использования

• Требования к температуре при работе: 0 ... 60 °С
• Требования к влажности: 5 ... 95 %
• Время наработки на отказ: 718131 ч

  Требования к условиям хранения

• Требования к температуре хранения: -40 ... 85 °С

  Размеры

• Ширина: 46 мм
• Высота: 134 мм
• Глубина: 105 мм

  Сертификация и поддерживаемые стандарты

• Наличие сертификатов: CE, FCC
• Стандарты по вибрации и ударам: МЭК 60068-2-27, МЭК 60068-2-64
• Стандарт по свободному падению: МЭК 60068-2-32
• Стандарты безопасности: UL 508, EN 60950-1
• Стандарты ЭМС: EN 55024, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8
• Стандарты по электромагнитным помехам: EN 55022 Class A, FCC Part 15 Subpart B Class A
• Стандарты по суровым условиям: ATEX Zone 2 Ex nC IIC, UL/cUL Class I Division 2 Groups A/B/C/D
• Стандарты по взрывоопасным условиям: IECEx
