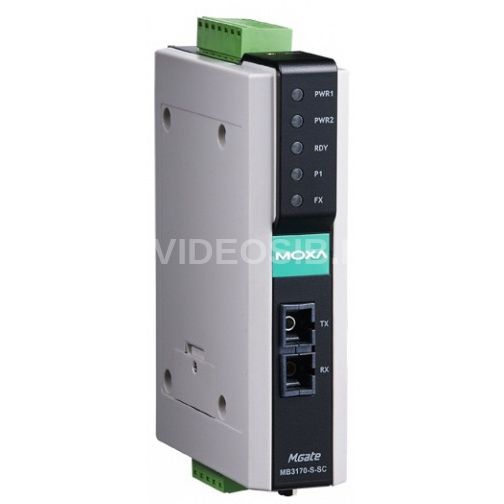

Описание MOXA MGate MB3170-M-SC-T

Преобразователь протоколов MOXA MGate MB3170-M-SC-T является шлюзом Modbus TCP в Modbus RTU/ASCII, позволяющих передавать данные на большие расстояния по оптоволоконному кабелю, с расширенным диапазоном температур. Модель оборудована универсальным COM-портом RS-232/422/485 (DB9M, клеммная колодка) и оптическим портом 100 Base FX с разъемом SC, использующим многомодовое волокно. Конвертер отличается промышленным исполнением и поддерживает дополнительные интеллектуальные опции: Modbus Traffic Monitor, Serial Port Routing, Priority Control.

Многомодовая связь обеспечивает дальность передачи до 5 км. Длина волны: 1300 нм. Max TX: -14 дбм. Min TX: -20 дбм. RX-чувствительность: -32 дбм. Бюджет: 12 дб. Насыщение: -6 дбм. Шлюз поддерживает одновременное подключение до 16 TCP ведущих и 32 последовательных ведомых устройств. Маршрутизация может быть проконтролирована по IP-адресу, номеру TCP-порта или ID. Запатентованная функция управления приоритетом срочных команд позволяет получить немедленный ответ и ликвидировать задержки, характерные для сложных сетей Modbus. Предусмотрены удобные режимы настройки и конфигурирования с помощью веб-интерфейса, утилиты Windows, последовательной консоли и сети Telnet. Входное напряжение: 12…48 VDC. Мощность: 5,3 Вт (218 мА при 24 В). Сдвоенный контур питания гарантирует безотказную работу, а релейный выход своевременно оповестит инженеров о проблемах. Устройство защищено компактным корпусом (29х89х119) от ударов и вибраций (IEC-60068-2-6/27/32), статических разрядов, перепадов напряжения, импульсных помех (EN-55022/55024/61000-4, FCC). Срок эксплуатации на отказ по стандарту MTBF — 24 года.

Преимущества оптической связи при поддержке интеллектуальных функций превращают MOXA MGate MB3170-M-SC-T в достойное решение для проектирования сложных промышленных сетей большого радиуса. Оптоволокно не подвержено внешним электромагнитным воздействиям, а, значит, гарантирует иммунитет к помехам, защиту от несанкционированного доступа, электробезопасность и стабильность системы.

Технические характеристики MOXA MGate MB3170-M-SC-T

Компания-производитель

• Название компании: MOXA

  Конструктивное исполнение

• Конструкция корпуса: Пластиковый корпус
• Вид монтажа: Монтаж на стене, Монтаж на DIN-рейку

  Порты ввода-вывода

• Всего последовательных портов: 1
• Количество разъемов RS-232/422/485: 1
• Тип коннектора: 1xDB9M, Клеммная колодка

  Сетевые порты

• Количество Ethernet-разъемов: 1
• Количество 10/100 Mb Ethernet: 1
• Тип коннектора 10/100 Mb Ethernet: SC, Многомодовый

  Поддерживаемые протоколы

• Стандартные протоколы: Modbus/TCP, SNMPv1

  Полевые протоколы

• Протокол Modbus TCP: Да
• Протокол Modbus RTU: Slave, Master, Да
• Протокол Modbus ASCII: Slave, Master, Да

  Цифровой вывод

• Количество каналов DO: 1
• Тип DO: Сигнальное реле
• Максимальный коммутируемый ток для реле с контактами (А): 1А при 30В DC

  Отвод тепла

• Тип: Пассивный

  Способы оповещения и настройки

• Индикация: Индикатор готовности, Индикатор питания 1, Индикатор питания 2, Индикатор последовательных портов
• Функциональные кнопки: 1 кнопка сброса
• Метод настройки: Telnet, Консольный порт, WEB-консоль

  Электропитание

• Требования по напряжению DC: 12 ... 48 В
• Мощность потребления: 5.3 Вт
• Потребляемый ток: 0.218 А (24 V)
• Требования по напряжению DC резервного входа: 12 ... 48 В
• Мощность потребления резервного входа: 5.3 Вт
• Потребляемый ток: 0.218 А (24 V)

  Требования к условиям использования

• Требования к температуре при работе: -40 ... 75 °С
• Требования к влажности: 5 ... 95 %
• Время наработки на отказ: 210794 ч

  Требования к условиям хранения

• Требования к температуре хранения: -40 ... 85 °С

  Размеры

• Ширина: 29 мм
• Высота: 89.2 мм
• Глубина: 118.5 мм

  Сертификация и поддерживаемые стандарты

• Наличие сертификатов: CE, FCC
• Стандарты по вибрации и ударам: МЭК 60068-2-6, МЭК 60068-2-27
• Стандарт по свободному падению: МЭК 60068-2-32
• Стандарты безопасности: UL 508, EN 60950-1
• Стандарты ЭМС: EN 55024, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11
• Стандарты по электромагнитным помехам: EN 55022 Class A, FCC Part 15 Subpart B Class A
• Стандарты по суровым условиям: ATEX Zone 2 Ex nC IIC, UL/cUL Class I Division 2 Groups A/B/C/D
• Стандарты по применению на море: DNV
