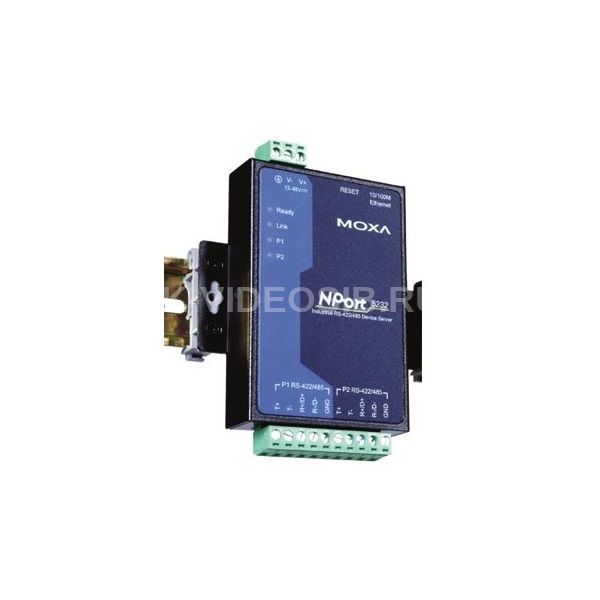

Описание MOXA NPort 5232

MOXA NPort 5232 - сервер асинхронной передачи данных RS-422/485 в Ethernet, предназначен для организации и передачи потока информации. Благодаря сложной аппаратной части устройства и двум функциональным разъемам RS-422/485 с помощью данного модуля вы с легкостью произведете подключение устройств с последовательным интерфейсом к Ethernet сетям (например, настройка систем безопасности, сбора данных и др).

Конфигурацию этого сервера последовательных интерфейсов настроек можно производить удобным способом: с помощью Telnet, Web-интерфейса или через консольный порт. На безвентиляторном металлическом корпусе устройства находится кнопка перезагрузки, которая при возникновении неполадок поможет быстро восстановить транслирование данных для заранее внесенных настроек.

Конструкция NPort 5232 позволяет произвести монтаж на стену или DIN-рейку. Он будет безотказно работать даже в самых жестких условиях, ведь корпус защищен от попадания пыли и физических повреждений, а также имеет рабочий температурный диапазон от 0 до 55°С.

Технические характеристики MOXA NPort 5232

Последовательные порты

• Количество портов 2

• Тип портов RS-422/485
• Разъемы Клеммы
• Передаваемые сигналы RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485 (2-проводный): Data+, Data-, GND
• RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND
• Управление направлением передачи данных по RS-485ADDC® (автоматическое)

Параметры последовательной связи

• Бит данных 5, 6, 7, 8

• Четность нет, чет, нечет, 0, 1
• Стоповых бит 1, 1.5, 2
• Управление потоками данныхXON/XOFF
• Скорость передачи данных 110 бит/с ~ 230.4 кбит/с

Интерфейс Ethernet

• Количество портов 1

• Тип портов Ethernet Ethernet 10/100BaseT(X) - "витая пара"
• Разъемы RJ45 (8 конт.)
• Сетевые протоколы ICMP, IP, TCP, UDP, DHCP, BooTP, Telnet, DNS, SNMP, HTTP, SMTP, SNTP, Rtelnet, ARP
• Гальваническая изоляция, кВ 1,5

Управление устройством

• Способы настройки Windows-утилита; Web-консоль; Telnet-консоль

• Кнопка Reset Есть

Требования по электропитанию

• Рабочее напряжение 12 ~ 48 В (пост.)

• Потребление тока 280 мА при 12 В, 150 мА при 24 В
• Разъем электропитания Клеммы

Требования к окружающей среде

• Рабочая температура, град. C0 ~ 55

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ 75
• Наличие международных сертификатов
• Безопасность EN 60950-1; UL 60950-1
• Электромагнитная совместимость (EMI)EN 55022 Class A; EN 55024; FCC Part 15 Subpart B Class A
• Применение в морских системах DNV
• Среднее время наработки на отказ (MTBF), часов 309383

Конструктивные свойства

• Габаритные размеры, мм 67 х 100 х 22

• Материал корпуса Металл
• Масса нетто, г 360
• Монтаж Настольный/настенный, на DIN-рейку (опционально)
• Комплект поставки Устройство, краткое руководство пользователя. документация и ПО на CD, клеммный блок для подключения питания.
