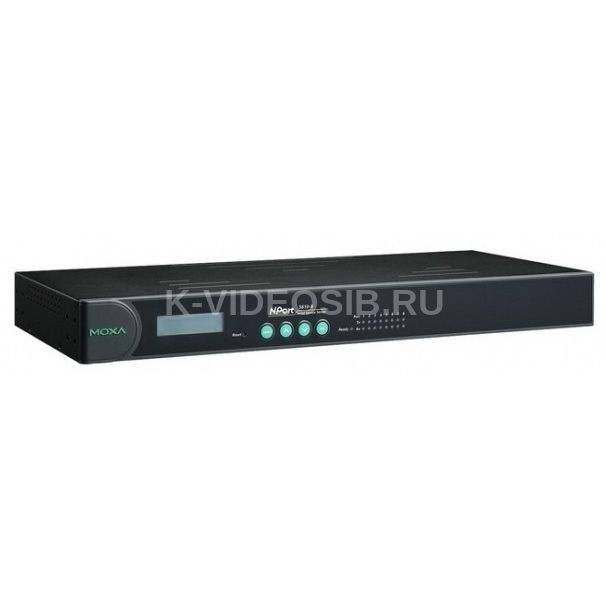

Описание MOXA NPort 5630-8

Промышленный асинхронный сервер MOXA NPort 5630-8 — хороший выбор для создания масштабных сетей индустриальных устройств. Он снабжен 8 комбинированными коммуникационными портами RS-422/485, наиболее распространенными в серийных промышленных устройствах. Благодаря этому у вас не возникнет сложностей с подключением большинства типов оборудования. Преобразователь поддерживает современные сетевые протоколы, совместим со всеми операционными системами, и может стать полноправным участником вашей промышленной сети.

Особенности MOXA NPort 5630-8

• Дифференциальный интерфейс RS-485 использует магистральный принцип обмена данными, отличается хорошей пропускной способностью, расстоянием передачи и защитой от помех.
• Скорость COM-портов — 921,6 Кбит/с. Длина линии связи — до 1,2 км. Возможна полудуплексная и полнодуплексная связь.
• Предусмотрены опции безопасного управления и раздачи динамических IP адресов. Современный протокол PPP обеспечит автоматическую настройку, аутентификацию, шифрование и сжатие данных.
• Протокол RFC2217 поможет организовать резервирование связи: используется для установления прозрачного соединения между хостом и последовательным устройством через назначенный COM-порт OnCell.
• Предусмотрено несколько альтернативных режимов управления, цифровой дисплей и простая система сигнальных индикаторов электропитания и связи.
• Качество изделия подтверждено двумя сертификатами безопасности (UL-60950, EN-60960), набором современных сертификатов электромагнитной совместимости (включая EN 61000-4) и защиты от импульсных помех (EN-55022, FCC).

Восемь портов конвертера MOXA NPort 5630-8 способны связать воедино большое количество промышленных контроллеров, датчиков и механизмов. Кроме того, часть из них можно использовать для резервирования сигнала и подключения других серверов в режиме Pair Connection. О надежности изделия свидетельствует гарантированный срок эксплуатации на отказ — более 10 лет.

Технические характеристики MOXA NPort 5630-8

Компания-производитель

• Название компании: MOXA

  Реализация корпуса

• Внешний вид и материал: Металл
• Монтаж: В стойку 19''
• Высота: 1 U

  Экран

• Тип экрана: LCD

  Порты ввода-вывода

• Всего последовательных портов: 8
• Количество разъемов RS-422/485: 8
• Скорость RS-422/485 (максимум): 921600 Бит/с
• Тип коннектора: 8xRJ-45

  Сетевые порты

• Количество Ethernet-разъемов: 1
• Количество 10/100 Mb Ethernet: 1
• Тип коннектора 10/100 Mb Ethernet: 1xRJ-45

  Поддерживаемые протоколы

• Стандартные протоколы: SNTP, SMTP, BootP, HTTP, Telnet, ICMP, TCP, UDP, DHCP, DNS, SNMP V1, Rtelnet, ARP, PPP, SLIP, RFC2217
• Поддержка IPv6: Ipv4

  Отвод тепла

• Тип: Пассивный

  Способы оповещения и настройки

• Индикация: Индикатор скорости 10/100 Мбит, Индикатор готовности, Индикатор последовательных портов
• Функциональные кнопки: Вкл/выкл, 1 кнопка сброса, Управляющие кнопки
• Метод настройки: Telnet, Собственный дисплей и клавиатура, WEB-консоль

  Электропитание

• Требования по напряжению AC: 100 ... 240 В
• Мощность потребления: 23.52 Вт
• Потребляемый ток: 98 мА (240 V)

  Операционная система

• Поддержка ОС: Linux kernel 2.6, Windows CE 5.0, Windows CE 6.0, Windows Server 2003, Windows Server 2008, Windows Server 2012, Windows XP, Windows XP Embedded, Windows 7, Windows 8, Linux kernel 2.4, Linux kernel 3.x, Windows 95, Windows 98, Windows ME, Windows NT, Windows 2000, Windows Vista, Windows 8.1, Unix, Open Server, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X, Windows Server 2008 SP2

  Требования к условиям использования

• Требования к температуре при работе: 0 ... 55 °С
• Требования к влажности: 5 ... 95 % (non-condensing)
• Время наработки на отказ: 91483 ч

  Требования к условиям хранения

• Требования к температуре хранения: -40 ... 75 °С

  Размеры

• Ширина: 440 мм
• Высота: 45 мм
• Глубина: 198 мм

  Сертификация и поддерживаемые стандарты

• Наличие сертификатов: CE, FCC, EN 60601
• Стандарты безопасности: UL 60950-1, EN 60950-1
• Стандарты ЭМС: EN 55024, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11, EN 55011
• Стандарты по электромагнитным помехам: EN 55022 Class A, FCC Part 15 Subpart B Class A
