Описание MOXA NPort IA-5150-S-SC

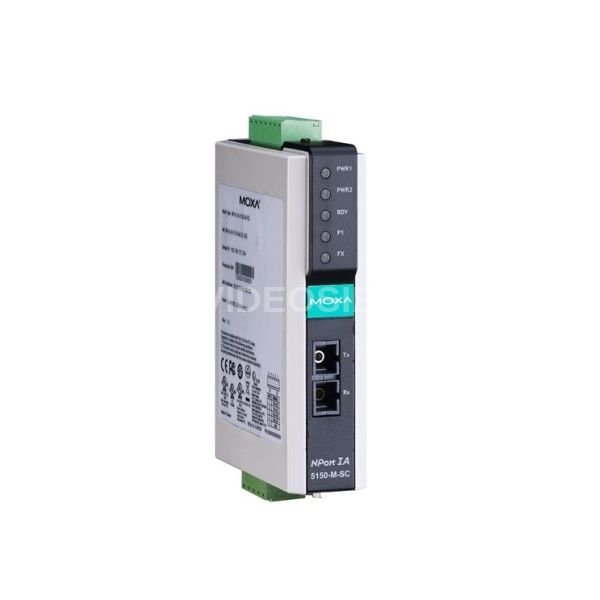

MOXA NPort IA-5150-S-SC - 1-портовый асинхронный сервер RS-232/422/485 в Ethernet с одномодовым оптоволоконным сетевым интерфейсом. Простое и надежное устройство, обеспечивающее подключение промышленного оборудования с последовательным интерфейсом к сетям Ethernet. Сервер поддерживает несколько режимов работы: TCP Server, TCP Client, UDP, Real COM, Pair Connection и Ethernet Modem.

Во всех режимах осуществляется прозрачная передача данных с интерфейсов RS-232/422/485, гарантируя полную совместимость с существующим ПО и обеспечивая простое подключение таких устройств как контроллеры, датчики, измерительные приборы, двигатели, электроприводы, сканнеры штрих-кода и дисплеи операторов. NPort IA-5150-S-SC поставляется в компактном корпусе со встроенным крепежом на DIN-рейку.

Технические характеристики MOXA NPort IA-5150-S-SC

Последовательные порты

• Количество портов 1
• Тип портов RS-232/422/485
• Разъемы DB9 "папа" (RS-232) + клеммы (RS-422/485)
• Передаваемые сигналы RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485 (2-проводный): Data+, Data-, GND
• RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND
• Управление направлением передачи данных по RS-485 ADDC® (автоматическое)

Параметры последовательной связи

• Бит данных 5, 6, 7, 8

• Четность нет, чет, нечет, 0, 1
• Стоповых бит 1, 1.5, 2
• Управление потоками данных RTS/CTS и DTR/DSR (только RS-232), XON/XOFF
• Скорость передачи данных 110 бит/с ~ 230.4 кбит/с

Интерфейс Ethernet

• Количество портов 1

• Тип портов Ethernet Ethernet 100BaseFX - оптоволокно
• Разъемы SC
• Сетевые протоколы ICMP, IPv4, TCP, UDP, DHCP, BOOTP, Telnet, Rtelnet, DNS, SNMP V1, HTTP, SMTP, SNTP
• Гальваническая изоляция, кВ 1.5

Характеристики оптоволоконного интерфейса

• Тип интерфейса Одномодовое оптоволокно

• Дальность передачи по оптоволокну, км до 40 км (кабель 9/125 мкм)
• Длина волны по оптоволокну, нм 1310 нм
• Мощность оптического передатчика, дБм -5
• Чувствительность оптического приемника, дБм -34
• Допустимые потери в канале связи, дБм 29
• Насыщение приемника, дБм -3

Управление устройством

• Способы настройки Windows-утилита; Web-консоль; Telnet-консоль; Последовательная консоль

• Кнопка Reset Есть

Требования по электропитанию

• Рабочее напряжение 12 ~ 48 В (пост.)

• Потребление тока 328 мА при 12 В
• Возможность подключения резервного источника электропитания Есть
• Разъем электропитания Клеммы

Требования к окружающей среде

• Рабочая температура, град. C0 ~ 55

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ 75

Наличие международных сертификатов

• Безопасность EN 60950-1; UL508; UL 60950-1

• Взрывобезопасность UL/cUL Class 1 Division 2; ATEX Zone 2
• Электромагнитная совместимость (EMI)EN 55022 Class A; EN 55024; EN 61000-4-2; EN 61000-4-3; EN 61000-4-4; EN 61000-4-5; EN 61000-4-6; EN 61000-4-8; EN 61000-4-11; FCC Part 15 Subpart B Class A
• Применение в морских системах DNV
• Среднее время наработки на отказ (MTBF), часов 183747

Конструктивные свойства

• Габаритные размеры, мм 29 х 89 х 119

• Материал корпуса Пластик
• Защита от пыли и влаги IP30
• Масса нетто, г 360
• Монтаж На DIN-рейку, настольный/настенный (опционально)
• Комплект поставки Устройство, краткое руководство пользователя, документация и ПО на CD
