Описание MOXA NPort IA-5150-T

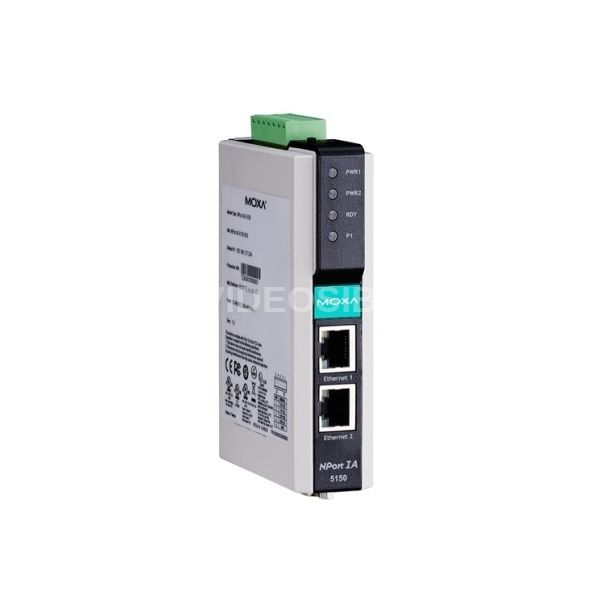

MOXA NPort IA-5150-T - однопортовый асинхронный сервер RS-232/422/485 в Ethernet с расширенным диапазоном температур -40 ~ +75 C. Простое и надежное устройство, обеспечивающее подключение промышленного оборудования с последовательным интерфейсом к сетям Ethernet. Сервер поддерживает несколько режимов работы: TCP Server, TCP Client, UDP, Real COM, Pair Connection и Ethernet Modem.

Во всех режимах осуществляется прозрачная передача данных с интерфейсов RS-232/422/485, гарантируя полную совместимость с существующим ПО и обеспечивая простое подключение таких устройств как контроллеры, датчики, измерительные приборы, двигатели, электроприводы, сканнеры штрих-кода и дисплеи операторов. NPort IA-5150-T поставляется в компактном корпусе со встроенным крепежом на DIN-рейку.

Технические характеристики MOXA NPort IA-5150-T

Последовательные порты

• Количество портов 1

• Тип портов RS-232/422/485
• Разъемы DB9 "папа" (RS-232) + клеммы (RS-422/485)
• Передаваемые сигналы RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485 (2-проводный): Data+, Data-, GND
• RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND
• Управление направлением передачи данных по RS-485 ADDC® (автоматическое)

Параметры последовательной связи

• Бит данных 5, 6, 7, 8

• Четность нет, чет, нечет, 0, 1
• Стоповых бит 1, 1.5, 2
• Управление потоками данных RTS/CTS и DTR/DSR (только RS-232), XON/XOFF
• Скорость передачи данных 110 бит/с ~ 230.4 кбит/с

Интерфейс Ethernet

• Количество портов 2

• Тип портов Ethernet Ethernet 10/100BaseT(X) - "витая пара"
• Разъемы RJ45 (8 конт.)
• Сетевые протоколы ICMP, IPv4, TCP, UDP, DHCP, BOOTP, Telnet, Rtelnet, DNS, SNMP V1, HTTP, SMTP, SNTP
• Гальваническая изоляция, кВ 1.5

Управление устройством

• Способы настройки Windows-утилита; Web-консоль; Telnet-консоль; Последовательная консоль
