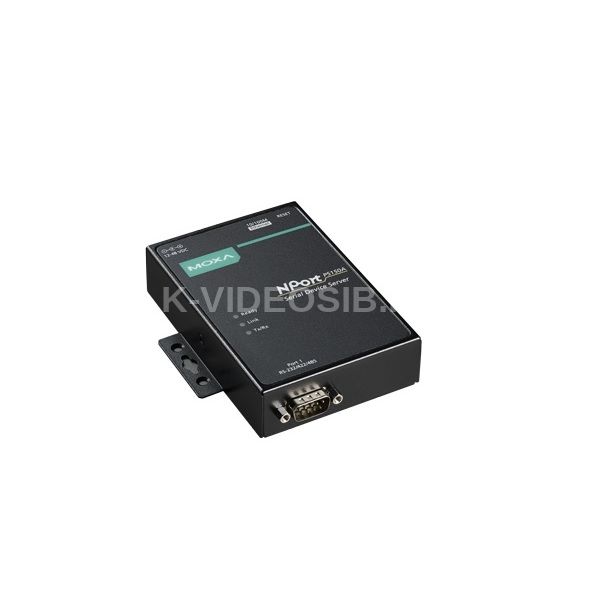

Описание MOXA NPort P5150A

MOXA NPort P5150A - 1-портовый сервер RS-232/422/485 в Ethernet с возможностью питания через Ethernet (PoE, стандарт IEEE 802.3af). Устройство компактного размера - не более размера кредитной карточки - идеальный выбор для подключения RS-232/422/485 устройств, таких как станки с программным управлением, измерители, сенсоры, карт-ридеры, PLC, роботы и т.п. к IP Ethernet LAN.

Это устройство совместимо со стандартом IEEE 802.3af, поэтому оно может получать питание от PoE PSE устройств без дополнительного источника питания. Используйте серверы NPort P5150A для обеспечения прямого доступа к устройствам с последовательным интерфейсом устройствам из любой точки сети.

Серверы NPort P5150A отличаются экономической эффективностью, обеспечивают широкий выбор функций, высококачественные и надежные - что делает их незаменимыми для Serial-Ethernet-решений.

Технические характеристики MOXA NPort P5150A

Последовательные порты

• Количество портов 1

• Тип портов RS-232/422/485
• Разъемы DB9 "папа"
• Передаваемые сигналы RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485 (2-проводный): Data+, Data-, GND
• RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND
• Управление направлением передачи данных по RS-485 ADDC® (автоматическое)
• Резистор Pull High/Low для RS-4851 кОм, 150 кОм

Параметры последовательной связи

• Бит данных 5, 6, 7, 8

• Четность нет, чет, нечет, 0, 1
• Стоповых бит 1, 1.5, 2
• Управление потоками данных RTS/CTS и DTR/DSR (только RS-232), XON/XOFF
• Скорость передачи данных 50 бит/с ~ 921.6 кбит/с

Интерфейс Ethernet

• Количество портов 1

• Тип портов Ethernet Ethernet 10/100BaseT(X) - "витая пара" с поддержкой PoE
• Разъемы RJ45 (8 конт.)
• Сетевые протоколы ICMP, IPv4, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1, HTTP, SMTP, IGMP V1/2
• Гальваническая изоляция, кВ 1,5

Управление устройством

• Способы настройки Windows-утилита; Web-консоль; Telnet-консоль; Последовательная консоль

• Кнопка Reset Есть

Требования по электропитанию

• Рабочее напряжение 12 ~ 48 В (пост.) или PoE (802.3af)

• Потребление тока 125 мА при 12 В, 40 мА при 48 В (при питании от адаптера), 180 мА при 48 В (при питании по PoE)
• Разъем электропитания Штекер с резьбовой фиксацией

Требования к окружающей среде

• Рабочая температура, град. C0 ~ 60

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ +75

Наличие международных сертификатов

• Безопасность EN 60950-1; UL 60950-1

• Электромагнитная совместимость (EMI) EN 55022 Class A; EN 55024; EN 61000-4-4; EN 61000-4-5; FCC Part 15 Subpart B Class A
• Среднее время наработки на отказ (MTBF), часов 2231530

Конструктивные свойства

• Габаритные размеры, мм 77 х 111 х 26

• Материал корпуса Металл
• Масса нетто, г 300
• Монтаж Настольный/настенный; на DIN-рейку (опционально)
• Комплект поставки: Устройство, краткое руководство пользователя, документация и ПО на CD.
