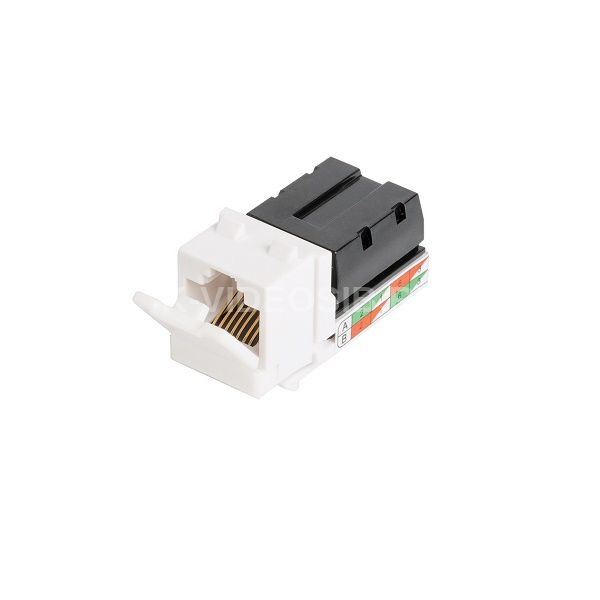

Описание NIKOMAX NMC-KJUE2-VI-WT

Коммутационные модули типа Keystone предназначены для установки в настенные розетки. С помощью ком- мутационных модулей организуется подключение рабочих станций к информационной сети. Коммутационный модуль NMC-KJUD2-WT (кат.5е) выполнен в неэкранированном исполнении. Разводка кабеля осуществляется по двум стандартам T568A/B. Все модули выполнены в едином дизайне и совместимы со всеми компонентами NIKOMAX. Ширина 17 мм и стандартная высота позволяет устанавливать их в любые наборные патч-панели, в том числе с высотой 0,5U. Заделка модулей осуществляется ударным инструментом с ножом 110 типа или KRONE. Ключевые возможности

• Съемные противопылевые крышки предотвращают оседание пыли на контактах разъема в случае, если модуль установлен в открытую розетку или наборную патч-панель В комплект входит 3 крышки с разной маркировкой
• Контакты с золотым покрытием 50 мкд Не менее 750-ти циклов подключения
• Изолирующая защитная крышка, дополнительно удерживающая проводники в IDC контактах
• Компактные размеры позволяют устанавливать модули в 24-х портовые наборные патч-панели, в том числе c высотой 0,5U

Технические характеристики NIKOMAX NMC-KJUE2-VI-WT

• Категория: 5e
• Полоса пропускания, МГц: 100
• Исполнение: Неэкранированное
• Соответствие стандартам: Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568
• Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
• Диапазоны температур: Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C
• Гарантия: 5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX
• Тип разъёмов: RJ45/8P8C
• Материал контактов в разъёме: Фосфористая бронза
• Материал покрытия контактов: Золото (50 мкд) поверх никеля (100 мкд)
• Количество подключений шнуров: Не менее 750-ти
• Тип IDC контактов (заделка): Для заделки ударным инструментом с ножами 110/KRONE
• Схема разводки: T568A/B
• Материал IDC контактов: Фосфористая бронза
• Материал пластика: Высокопрочный, негорючий, соответствует UL94V-0
• Монтаж: Наборные патч-панели, корпуса настенных розеток, лицевые вставки для коробных систем
• Цвет: Корпус – белый, зона IDC и крышка – черные
• Сопротивление изоляции: Не менее 500 МОм (при постоянном напряжении 100 В)
• Предельно выдерживаемая нагрузка: До 1000 В, 60 Гц в течение 1 минуты
• Контактное сопротивление, мкОм: Не более 20
• Контактное сопротивление, мкОм: Не более 2,5
• Допустимый диаметр проводников: ~24-22 AWG (0,50-0,65 мм)
• Формат: Keystone
• Габариты (ШхВхГ), мм: 17х22x30
• Упаковка: Индивидуальная – Полиэтиленовый пакет
