Описание NIKOMAX NMC-RP24UD2-ES-1U-BK

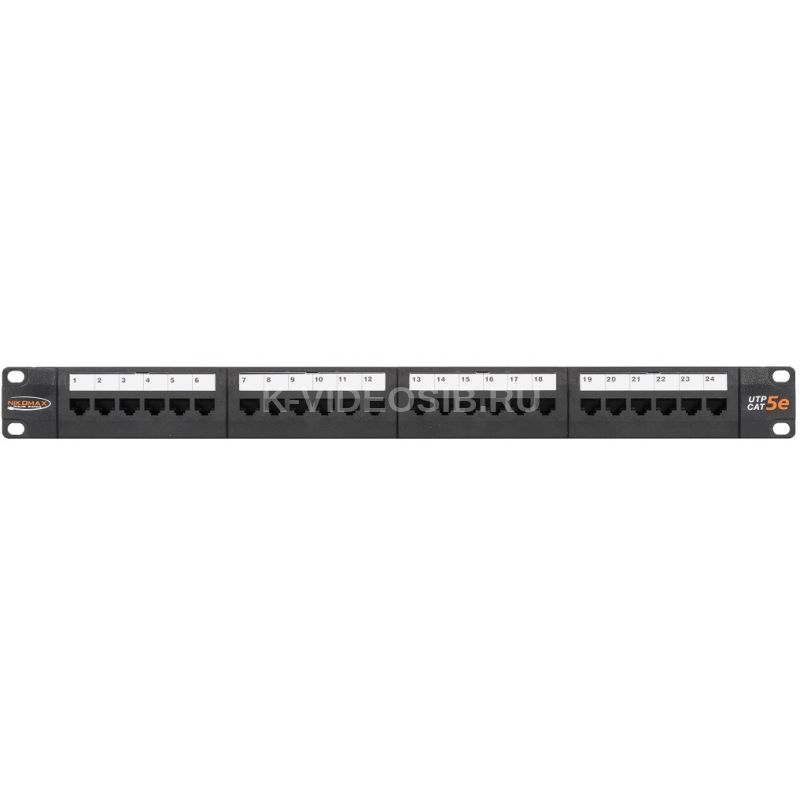

NIKOMAX NMC-RP24UD2-ES-1U-BK - Неэкранированная патч-панель, 24 порта, 19", 1U, категория 5e. Коммутационные панели (патч-панели) предназначены для монтажа кабелей в различных подсистемах СКС и подключения отдельных составляющих сети друг к другу при помощи коммутационных шнуров. Неэкранированные патч-панели NIKOMAX выполнены в черном цвете и предназначены для монтажа в 19” шкаф или стойку. • Панели NMC-RP24UE2-1U-BK (кат.6) и NMC-RP24UD2-1U-BK (кат.5е) имеют стандартную высоту в 1U и вмещает 24 порта RJ45/8P8C. • Панели NMC-RP48UE2-2U-BK (кат.6) и NMC-RP48UD2-2U-BK (кат.5е) представляют собой версию на 2U, 48 портов RJ45/8P8C и являются более экономичным решением. С тыльной стороны патч-панелей размещены контакты 110 типа с цветной маркировкой по двум стандартам: T568 А и B. Особый дизайн контактов также позволяет использовать для заделки кабелей ножи типа KRONE. Для удобства администрирования все порты пронумерованы, а также имеются дополнительные площадки для маркировки. В комплекты патч-панелей входят удобные съемные органайзеры для разводки входящих кабелей. Для удобства администрирования рекомендуется также на каждые 48 портов патч-панелей дополнительно ставить органайзер для укладки коммутационных шнуров. Ключевые возможности

• Универсальные IDC контакты 110/Krone (рекомендуется использовать ножи 110 типа) Для повышения удобства заделки, ножи контактов снабжены прорезями, прочно удерживающими провода в процессе разводки
• Все порты пронумерованы. Предусмотрены дополнительные площадки для маркировки с удобными откидными крышками Патч
• Контакты с золотым покрытием 50 мкд: не менее 750-ти циклов подключения шнуров Конструкция дорожек минимизирует перекрестные наводки в разъеме (для Кат.6)
• Цветовая схема разводки по двум стандартам: T568 A и B
• IDC контакты совместимы с вилками 110 типа и инструментом NMC-315DR с насадкой для одновременной заделки 4-x пар
• Съемный кабельный органайзер в комплекте

Технические характеристики NIKOMAX NMC-RP24UD2-ES-1U-BK

• Категория: 5e
• Полоса пропускания, МГц: 100
• Исполнение: Неэкранированное
• Соответствие стандартам: Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568
• Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T (для Кат.6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
• Диапазоны температур: Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C
• Индивидуальная упаковка: Картонная каробка
• Гарантия: 5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX
• Количество портов: 24
• Высота, U: 1
• Тип разъёмов: RJ45/8P8C
• Материал контактов в разъёме: Фосфористая бронза
• Материал покрытия контактов: Золото (50 мкд) поверх никеля (100 мкд)
• Количество подключений шнуров: Не менее 750-ти
• Тип IDC контактов (заделка): 110/KRONE
• Схема разводки: T568A/B
• Материал IDC контактов: Фосфористая бронза
• Материал покрытия контактов: Олово (100 мкд)
• Материал пластика: Высокопрочный, негорючий, соответствует UL94V-0
• Маркировка: Все порты пронумерованы, имеются дополнительные маркировочные площадки
• Монтаж: Шкаф или стойка 19"
• Материал несущей конструкции: Сталь 1,5 мм
• Цвет: Черный
• Сопротивление изоляции: Не менее 500 МОм (при постоянном напряжении 100 В)
• Предельно выдерживаемая нагрузка: До 1000 В, 60 Гц в течение 1 минуты
• Контактное сопротивление, мкОм: Не более 20
• Контактное сопротивление, мкОм: Не более 2,5
• Допустимый диаметр проводников: ~24-22 AWG (0,50-0,65 мм)
• Глубина в стойке, без/с органайзером, мм: 30/80 Габаритные размеры:
