Описание NIKOMAX NMC-RP48UD2-1U-BK

Коммутационные панели (патч-панели) предназначены для разделки в них кабелей различных подсистем СКС и подключения отдельных составляющих сети друг к другу коммутационными шнурами.

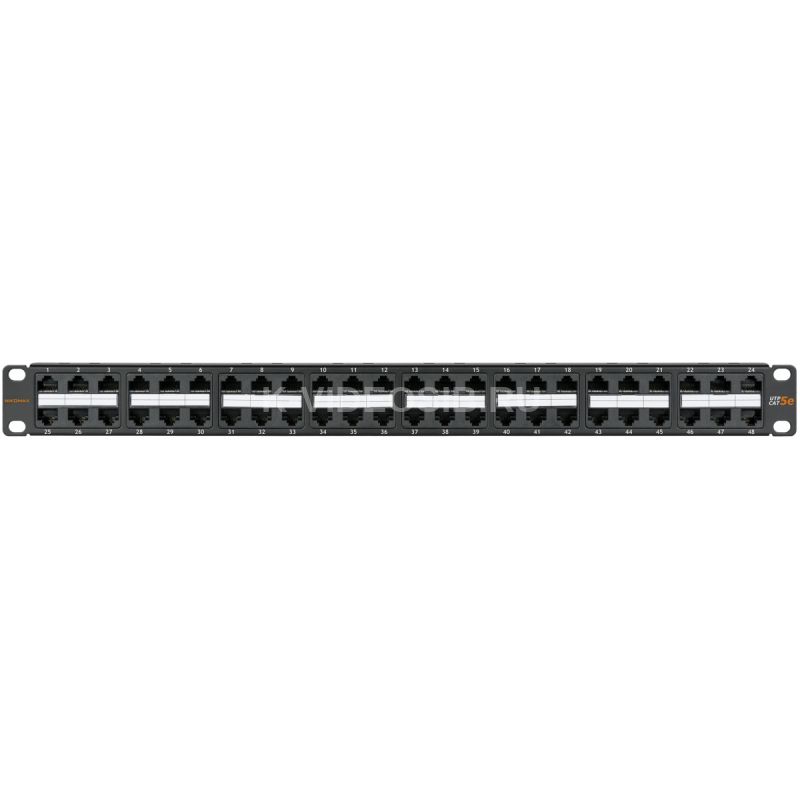

Патч-панель высокой плотности NMC-RP48UD2-1U-BK выполнена в неэкранированном корпусе и предназначена для монтажа в 19" шкафы или стойки. Данная панель вмещает 48 портов RJ45/8P8C при высоте в 1U. Такое решение идеально, когда необходимо обеспечить высокую плотность портов (например, в дата-центрах) или для расширения сети в ограниченном пространстве шкафа.

С тыльной стороны патч-панелей размещены контакты 110 типа с цветной маркировкой по двум стандартам: T568А и T568B. Особый дизайн контактов также позволяет использовать для заделки кабелей ножи типа KRONE. Для удобства администрирования все порты пронумерованы, а также имеются дополнительные площадки для маркировки. Для защиты кабельных соединений и IDC контактов в комплект входят защитные крышки. Предусмотрен съемный органайзер для надежного закрепления кабелей.

Технические характеристики NIKOMAX NMC-RP48UD2-1U-BK

• Категория 5e

• Полоса пропускания, МГц 100
• Высота, U 1
• Количество портов 48
• Тип разъёмов RJ45/8P8C
• Диаметр проводников, AWG ~24-22 AWG (0,50-0,65 мм)
• Исполнение Неэкранированное
• Способ заделки кабеля Горизонтальный
• Материал контактов в разъёме Фосфористая бронза
• Материал покрытия контактов Золото (50 мкд) поверх никеля (100 мкд)
• Материал покрытия контактов Олово (100 мкд)
• Количество переподключений шнуров Не менее 750-ти
• Тип IDC контактов (заделка) 110/KRONE
• Схема разводки T568A/B
• Материал IDC контактов Фосфористая бронза
• Монтаж Шкаф или стойка 19"
• Глубина в стойке, мм 123
• Материал несущей конструкции Сталь 1,5 мм
• Цвет Черный
• Сопротивление изоляции не менее 500
• Предельно выдерживаемая нагрузка До 1000 В, 60 Гц в течение 1 минуты
• Контактное сопротивление, мкОм не более 20
• Контактное сопротивление, мкОм не более 2,5
• Диапазоны температур Хранение от -40 до +70 °C. Эксплуатация от -10 до +60 °C
• Поддерживаемые приложения 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10G-BASE-T (55M for Cat. 6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
• Соответствие стандартам Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568
• Упаковка Индивидуальная – картонная коробка
• Гарантия 5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX.
