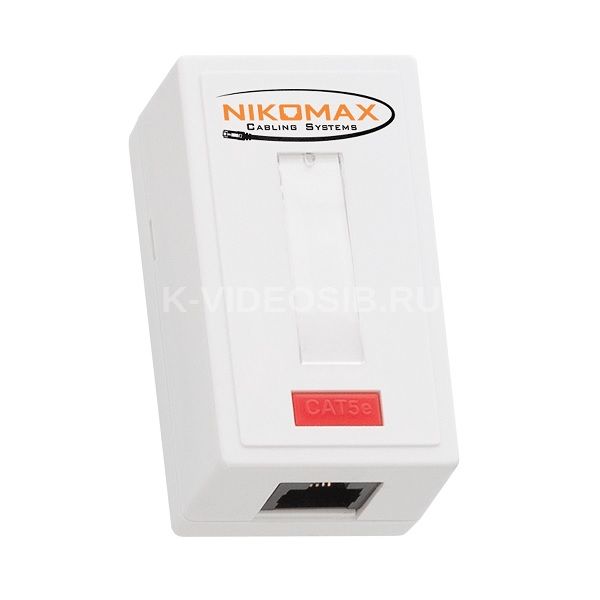

Описание NIKOMAX NMC-WO1UD2-WT

NIKOMAX NMC-WO1UD2-WT - Коммутационные розетки являются составной частью горизонтальных подсистем СКС и предназначены для подключения оконечного оборудования на рабочих местах. Конструктивно розетки могут быть выполнены в двух вариантах: в виде законченного решения с впаянными в печатную плату портами RJ45 и IDC разъемами и в виде пластикового корпуса, в который отдельно устанавливаются коммутационные модули-вставки формата Keystone.

Настенные розетки на печатных платах являются менее универсальным, но более доступным решением, нежели вариант с коммутационными модулями. Розетки NIKOMAX выполнены в строгих корпусах из прочного пластика и представляют собой решение, полностью готовое к установке. Розетки поставляются в экранированном и неэкранированном исполнениях, категорий 5е и 6 и демонстрируют хорошие передаточные характеристики. Контакты в разъемах RJ45 защищены золотым покрытием 50 мкд.

Врезные контакты (IDC) совместимы с ножами обоих типов (110 и KRONE), что позволяет легко производить монтаж подручным инструментом. На корпусах розеток предусмотрены дополнительные выламывающиеся окошки, позволяющие подвести кабели с любой стороны. Для удобства администрирования на всех крышках имеются площадки для маркировки и окошки для установки цветных иконок.

Технические характеристики NIKOMAX NMC-WO1UD2-WT

• Категория 5e

• Полоса пропускания, МГц 100
• Исполнение Неэкранированное
• Соответствие стандартам Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568
• Поддерживаемые приложения 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
• Диапазоны температур Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C
• Индивидуальная упаковка Полиэтиленовый пакет
• Гарантия 5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX
• Тип разъёмов RJ45/8P8C
• Материал контактов в разъеме Фосфористая бронза
• Материал покрытия контактов Золото (50 мкд) поверх никеля (100 мкд)
• Количество подключений шнуров Не менее 750-ти
• Схема разводки T568A/B
• Материал IDC контактов Фосфористая бронза
• Материал покрытия контактов Олово (100 мкд)
• Монтаж Настенный
• Сопротивление изоляции Не менее 500 МОм (при постоянном напряжении 100 В)
• Предельно выдерживаемая нагрузка До 1000 В, 60 Гц в течение 1 минуты
• Контактное сопротивление, мкОм Не более 20
• Контактное сопротивление, мкОм Не более 2,5
• Допустимый диаметр проводников ~24-22 AWG (0,50-0,65 мм)
• Габариты (ШхВхГ), мм 40x70x30
• Количество портов 1
• Тип IDC контактов (заделка) Ножи 110/KRONE
• Материал корпуса розетки Негорючий АБС пластик, соответствует UL94V-0
• Цвет корпуса Белый
• Тип розетки На основе печатной платы.
