Описание Охранная техника Зебра-30

Охранная техника Зебра-30 - извещатель радиоволновый однопозиционный, применяется для охраны отдельных участков периметра, где применение двухпозиционных извещателей затруднено или невозможно, например, тупиков, болотистых участков, оврагов, переходов через ограждение, складских площадок, тоннелей, эстакад, путепроводов и т.д.

Принцип действия: извещатель имеет один электронный блок, в котором расположено приемо-передающее устройство. Передатчик извещателя излучает линейно-частотно модулированный радиоволновый сигнал. Приемник извещателя фиксирует уровень отраженного сигнала. При появлении движущихся объектов в зоне обнаружения приемник регистрирует изменения отраженного сигнала, обусловленного доплеровским эффектом, и формирует тревогу.

Настройка извещателей может производиться: - органами ручной регулировки, расположенными непосредственно на извещателе;- с помощью ноутбука (ОС Windows) по интерфейсу USB на месте установки извещателя;- с помощью планшета или смартфона (ОС Android) по беспроводному интерфейсу Blutooth;- удаленно с поста охраны по интерфейсу RS-485.

Специализированное программное обеспечение позволяет упростить пуско-наладку извещателей, а главное, обеспечивает правильную настройку их параметров.

Деление зоны обнаружения на 12 подзон позволяет производить настройки чувствительности каждой из них в отдельности. В каждой подзоне устанавливаются свои усиления сигнала и уровни порогов, что позволяет адаптировать извещатель под конкретную помеховую обстановку на участке. Выравнивание чувствительности по всей длине зоны обнаружения позволяет четко определить её границы и увеличить помехоустойчивость к движению людей и транспорта вне зоны обнаружения. Это является основным и самым существенным отличием извещателей с ЛЧМ от доплеровских извещателей.

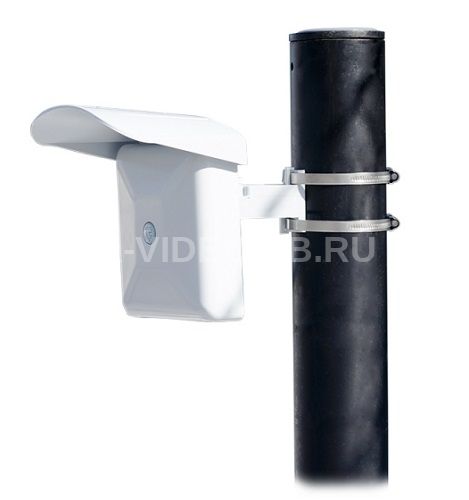

В извещателях предусмотрена возможность отключения одной или нескольких подзон. Отключая их, можно организовать зоны "санкционированных" проходов на охраняемом участке для свободного перемещения людей, направляющихся через проходную и свободного проезда транспорта через ворота. Для повышения помехоустойчивости рекомендуется отключение ненужных подзон. Отключение первой подзоны повышает помехоустойчивость к дождю, снегу, туману, молниям, мелким животным и растительности. При эксплуатации извещателей на улице, для уменьшения влияния атмосферных осадков, следует использовать защитный козырек.

Извещатель ЗЕБРА-30 имеет 5 частотных литер, что исключает взаимное влияние от соседних комплектов. Это позволяет использовать извещатели в непосредственной близости друг от друга, например, в ангарах, складских помещениях и т.д. Для исключения саботажного экранирования листом металла или другой отражающей поверхностью в извещателях имеется функция "Антимаскинг". Во взрывоопасных зонах применяется взрывозащищенное исполнение извещателей, обеспечиваемое видом взрывозащиты "искробезопасная электрическая цепь i".

Технические характеристики Охранная техника Зебра-30

• Рабочая частота - 9,200...9,600 ГГц
• Длина зоны обнаружения - 2,5...30 м
• Ширина зоны обнаружения - не более 5 м
• Высота зоны обнаружения - не менее 4 м
• Напряжение питания извещателя - 12...30 В
• Ток потребления - 0,035 А
• Вес - 0,4 кг
• Рабочая температура - -50...+80 °С
• Габариты - 140х122х70 мм
