Описание OSNOVO E-IP1(800m)

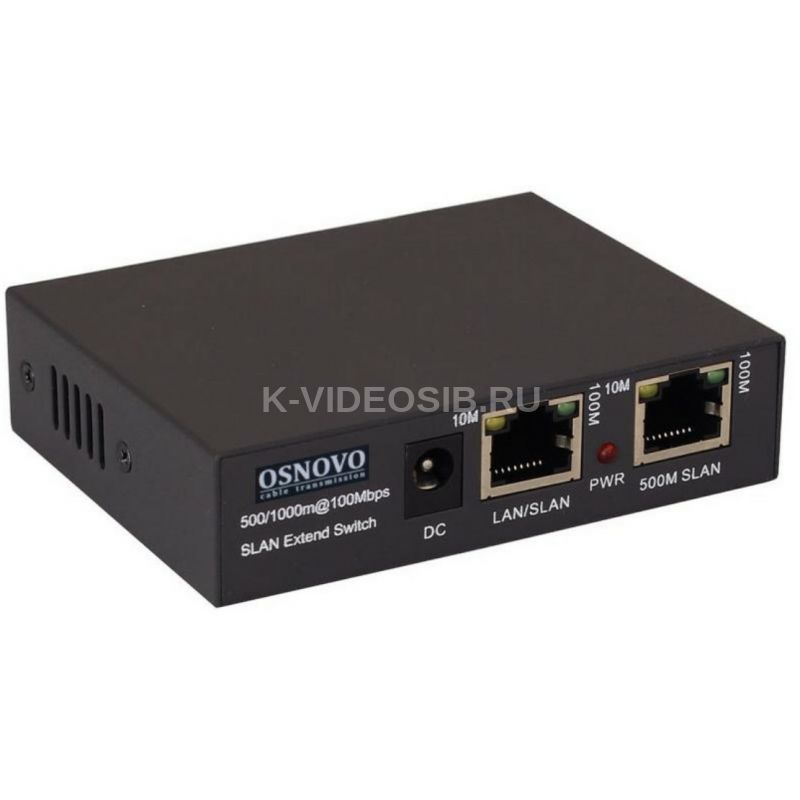

OSNOVO E-IP1(800m) - удлинитель Fast Ethernet до 800м. (Промежуточное устройство). Устанавливается между двумя TR-IP1(800m) и дополнительно увеличивает расстояние передачи на 800м (Скорость 10 мбит/c) или 500м (скорость 100 мбит/c). Разъемы: DC2.1х5мм, 2xRJ45(10/100 Base-T, SLAN). Встроенная грозозащита 10kV. БП DC12V(1A) в комплекте. Размеры (ШxВxГ): 90х23х69мм. Рабочая температура -40...+80 гр.С.

Удлинитель Fast Ethernet E-IP1(800м) (промежуточное устройство) предназначен для установки между двумя TR-IP1(800m) и дополнительно увеличивает расстояние передачи данных Ethernet по кабелю витой пары к сетевым устройствам на 800м. Скорость передачи данных Ethernet сигнала на расстояние до 500м составляет 100 Мбит/с, при увеличении расстояния от 500 до 800м скорость передачи данных составляет 10 Мбит/с.

Питание удлинителя осуществляется от внешнего блока питания АС230V/DC12V(1A) (входит в комплект поставки).

Кроме того, удлинитель E-IP1(800м) оборудован встроенными элементами электростатической защиты, грозозащитой до 10кВ и LED индикаторами режимов работы. Также удлинитель имеет прочный компактный металлический корпус и расширенный диапазон рабочих температур (-40…+80°С).

Удлинитель E-IP1(800м) может быть с успехом использован для организации систем видеонаблюдения, удаленного подключения таких устройств, как: IP-камеры, IP-телефоны, точки доступа и т.д.

Особенности оборудования

• Увеличение расстояния передачи данных: - до 500м (скорость передачи данных 100 Мбит/с) - до 800м (скорость передачи данных 10 Мбит/с)
• Встроенная грозозащита до 10кВ;
• LED индикаторы режимов работы;
• Прочный компактный металлический корпус (IP30);
• Диапазон рабочих температур (-40…+80°С).
• Поддержка «быстрого подключения»;

  Разъемы и индикаторы

  Панель подключения удлинителя E-IP1(800м).

  Назначение разъемов и индикаторов удлинителя E-IP1(800м) передатчик и приемник.

  Типовая схема подключения удлинителя E-IP1(800м).

  Комплектация*

  1. Удлинитель E-IP1(800м) – 1шт.
  2. Блок питания АС230V/DC12V(1A) – 1шт.
  3. Руководство по эксплуатации – 1 шт.
  4. Упаковка – 1 шт.

Технические характеристики OSNOVO E-IP1(800m)

• Артикул: 13793
• Назначение: Удлинитель Fast Ethernet до 800м. (Промежуточное устройство)
• Кол-во портов: 1
• Расстояние передачи (макс.), м: 800
• Стандарт Ethernet: 10/100 Base-T
• Скорость передачи : 100Мбит/с (500м); 10Мбит/с (800м)
• Тип кабеля: Витая пара
• Подключение: DC2.1х5мм, 2xRJ45(10/100 Base-T, SLAN)
• Питание: БП DC12V(1A) в комплекте
• Рабочая температура: -40...+80°С
• Размеры (ШхВхГ) (мм): 90х23х69
• Дополнительно: Устанавливается между двумя TR-IP1(800m) и дополнительно увеличивает расстояние передачи на 800м (Скорость 10 мбит/c) или 500м (скорость 100 мбит/c). Встроенная грозозащита 10kV
