Описание OSNOVO OS-44H2

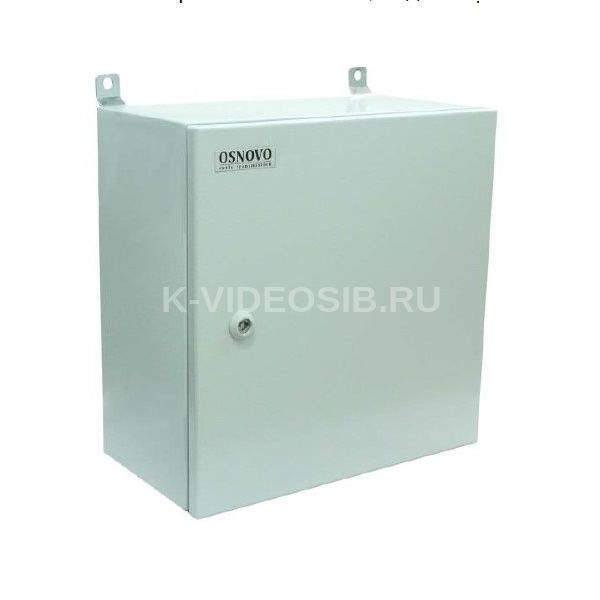

OS-44H2 – уличная станция (термошкаф) с термостабилизацией, теплоизоляцией и оптическим кроссом. Система "тёплого пуска" встроенного оборудования (предварительный прогрев). В основе металлический шкаф с классом защиты IP66. Доступное место под установку оборудования на встроенные DIN-рейки: верхняя - 310мм, нижняя - 140мм. Размеры (ШхВхГ): 400x400x210мм. Рабочая температура (температура окружающей среды): -50…+50°С, температура внутри станции +2 … +50°С.

Уличная станция OS-44H2, внутренние элементы
1. Нагревательный элемент. Входит в систему термостабилизации станции. Предназначен для обогрева всех элементов станции в случае падения температуры внутри монтажного шкафа.
2. Оптический кросс. Предназначен для удобной коммутации оптического кабеля и встраиваемого оборудования.
3. Температурное реле. Компонент системы «теплого» пуска. Предназначено для точной установки температуры при достижении которой осуществляется запитывание встраиваемого оборудования. Комплектуется термодатчиком, устанавливаемым на одну из стенок монтажного шкафа.
4. Контактор. Управляется с помощью температурного реле и осуществляет подключение встраиваемого оборудования к сети 220V
5. Автоматический выключатель. Предназначен для подключения и отключения уличной станции от сети 220V в случае перегрузки.
6. Набор термодатчиков (термостатов).
7. Вентилятор. Предназначен для интенсивного прогрева или охлаждения уличной станции

Технические характеристики OSNOVO OS-44H2

• Модель: OS-44H2
• Тип уличной станции: Уличная станция с термостабилизацией, термоизоляцией и «теплым» пуском
• Материал: листовая сталь, порошковая окраска, оклейка теплоизолирующим материалом изнутри.
• Доступное место под установку оборудования на встроенные DIN-рейки: верхняя - 310мм, нижняя - 140мм
• Класс защиты: IP66
• Рабочая температура (температура окружающей среды): -50…+50°С
• Температура внутри станции: +2 … +50°С
• Параметры системы термостабилизации: Поддержание температуры внутри шкафа в диапазоне от +2 до +50°С (при изменении наружной температуры от -50 до +50°С)
• Параметры резервного питания: -
• Защита от перегрузки и КЗ: Автоматический выключатель 2P на 220V, 10A х 1шт

Комплектация:
1. Уличная станция – 1шт.
2. Набор гермовводов* – 1шт.
3. Ключ от монтажного шкафа – 1шт.
4. Набор для оптического кросса (пигтейл SC – 2шт, КДЗС60 – 2шт.)
5. Руководство по эксплуатации –1шт.
6. Паспорт изделия – 1шт.
7. Упаковка – 1шт.
