Описание OSNOVO OSP-46T1(SW-60812/I)

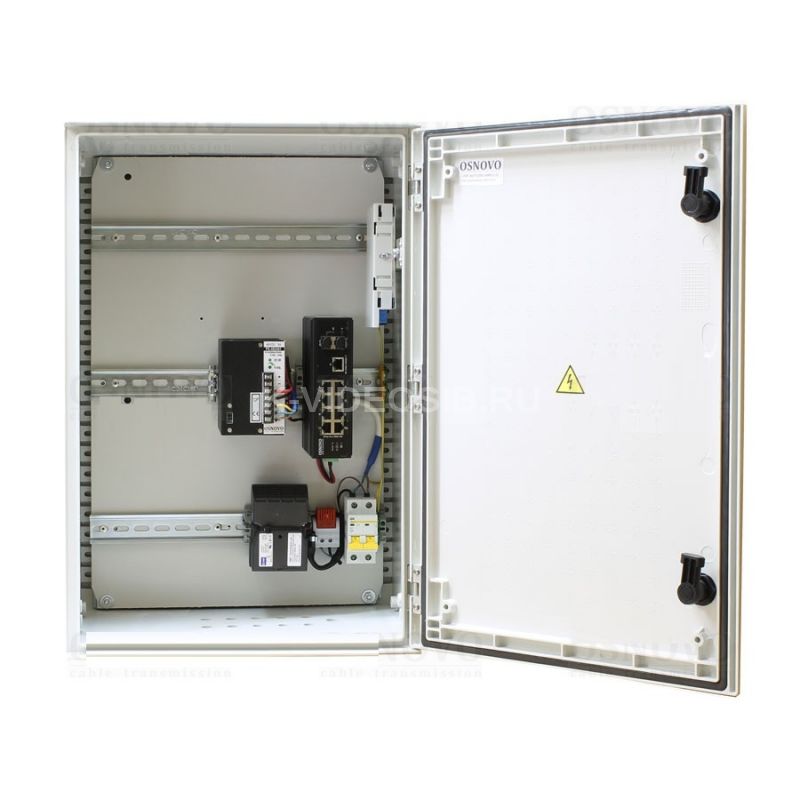

OSNOVO OSP-46T1(SW-60812/I) - уличный коммутатор с термостабилизацией на базе уличной станции OSNOVO OSP-46T1. Порты: 6 x FE (10/100Base-T) с PoE (до 30W) + 2 x FE (10/100Base-T) с PoE (до 60W) + 1 x GE (10/100/1000Base-T) + 2 x GE SFP (1000Base-X). Режим антизависания и режим CCTV (удлинения линий связи по 8-ми PoE портам до 250м (скорость до 10Мбит/с)). Пластиковый шкаф (ШxВxГ): 400х600х230мм, питание AC100-240V, оптический кросс. Рабочая температура (температура окружающей среды): -50…+50°С, температура внутри станции 0…+55°С, исполнение IP66. OSNOVO OSP-46T1 - уличная станция в пластиковом шкафу IP66 с термостабилизацией и оптическим кроссом. Промышленный PoE коммутатор SW-60812/I на 11 портов предназначен для передачи данных между сетевыми устройствами и подачи питания к ним по кабелю витой пары по технологии PoE (Power Over Ethernet) на расстояние до 100м. Коммутатор оснащен 8-ю портами Fast Ethernet (10/100 Base-T) с поддержкой PoE к каждому из которых можно подключать сетевые устройства. Порты соответствуют стандартам PoE IEEE 802.3af/at и автоматически определяют подключемые PoE-устройства. Максимальная выходная мощность на один порт для портов 1-2 составляет 60 Вт, для портов 3-8 составляет 30 Вт, соответственно. При этом общая выходная мощность на 8 портов (PoE бюджет) составляет 300 Вт. Первый и второй FE порты имеют возможность подавать PoE двумя методами для запитывания подключенных к ним PoE устройств (метод A 1,2(+) 3,6(-) и метод B 4,5(+) 7,8(–)). Для подключения коммутатора SW-60812/I к локальной сети, сети Ethernet или другому коммутатору предусмотрен отдельный Gigabit Ethernet (10/100/1000 Base-T) Uplink-порт. Также коммутатор оборудован двумя Gigabit Ethernet SFP-слотами (1000 Base-SX/LX) для подключения SFP-модулей (в комплект поставки не входят), которые позволяют подключить коммутатор SW-60812/I к сети по оптоволоконной линии. Питание коммутатора осуществляется от блока питания DC 48-57V (в комплект поставки не входит). Максимальная потребляемая мощность 305 Вт. Для обеспечения бесперебойной работы, коммутатор SW-60812/I оборудован дополнительным разъемом для подключения резервного питания. В коммутаторе SW-60812/I предусмотрены функции антизависания Auto-Check и защиты от превышения максимального тока нагрузки и короткого замыкания (КЗ), при снятии КЗ подача PoE возобновляется. Кроме того, в коммутаторе имеется режим изоляции портов при котором блокируется передача данных между портами коммутационной матрицы (для защиты от сетевого шторма). Коммутатор поддерживает функцию автоматического определения MDI/MDIX (Auto Negotiation). Также имеется режим увеличения расстояния передачи данных до 250м (скорость передачи данных в этом режиме ограничена 10 Мбит/с). Кроме того, коммутатор оборудован встроенными элементами грозозащиты и расширенным диапазоном рабочих температур. Конструкция корпуса позволяет монтировать коммутатор на DIN-рейку или плоскую поверхность (крепления входят в комплект поставки). Коммутатор SW-60812/I может быть с успехом использован для организации систем видеонаблюдения, удаленного подключения PoE устройств, таких как: IP-камеры, IP-телефоны, точки доступа и т.п. Особенности оборудования

Монтаж на DIN-рейку (крепления входят в комплект поставки) Типовая схема подключения коммутатора SW-60812/I Схема каскадного подключения коммутатора SW-60812/I Схема подключения блоков питания и системы оповещения к коммутатору SW-60812/I

Технические характеристики OSNOVO OSP-46T1(SW-60812/I)

Характеристики базовой уличной станции
• Назначение: Уличная станция (термошкаф)
• Ширина шкафа (мм): 400
• Высота шкафа (мм): 600
• Размеры (глубина) (мм): 230
• Материал корпуса и монтажной пластины: пластик
• Класс защиты (IP): IP66
• Класс защиты (IK): IK10
• Оптический кросс: - Размеры: 183x113x22мм - Модуль на 2 оптических порта SC - Ложемент для 8 КДЗС - Пигтейл оптический одномодовый SC 0,9мм 1,5м
• Температура внутри уличной станции: 0...+50 °С
• Рабочая температура (температура окружающей среды): -50...+50 °С
• Термостабилизация: да
• Резервное питание (АКБ): -
• Теплоизоляция: -
• Система проточной вентиляции: -
• Система "тёплого пуска" (предварительный прогрев): -
• Защита от перегрузки и КЗ: Автоматический выключатель 2P на 220V, 10A
• Дополнительно: Доступное место под установку оборудования на встроенные DIN-рейки: верхняя - 340мм, средняя - 320мм, нижняя - 170мм. Характеристики коммутатора
• Модель: SW-60812/I
• Общее кол-во портов: 11
• Количество портов: FE+ PoE 8
• Кол-во портов FE (не Combo порты): -
• Количество портов GE+ PoE: -
• Кол-во портов GE (не Combo порты): 1
• Кол-во портов Combo GE (RJ45+SFP): -
• Кол-во портов SFP (не Combo порты): 2
• Встроенные оптические порты: -
• Стандарты Ethernet: IEEE 802.3, IEEE 802.3u 100BASE-TX, IEEE 802.3ab 1000BASE-T, IEEE 802.3x, IEEE 802.3z 1000BASE-X
• Скорость передачи данных: 10/100/1000 Мбит/с полудуплекс, полный дуплекс
• Буфер пакетов: 1M
• Таблица MAC-адресов: 8 К
• Пропускная способность коммутационной матрицы: 7.6 Гбит/с
• Скорость обслуживания пакетов: 1000 Мбит/с - 1488,00 пакетов/с, 100 Мбит/c - 148,800 пакетов/c, 10 Мбит/c - 14,880 пакетов/c
• Топология подключения: каскад, звезда
• Поддержка jumbo frame: -
• Функции уровня 2: -
• Качество обслуживания (QoS): -
• Управление: -
• Стандарт PoE: IEEE802.3af, IEEE802.3at, IEEE 802.3bt. Автоматическое определение подключаемых РоЕ-устройств
• Метод подачи PoE: Порты 3-8: А 1,2(+) 3,6(-), Порты 1-2: А 1,2(+) 3,6(-) В 4,5(+) 7,8(-)
• Индикаторы: 1 2 (подается питание), ALM (тревожное оповещение), PoE (подается PoE, оранжевый RJ-45), Link/Act (подкл. оборудование, зелен. RJ-45), 10 11 (Подключен SFP- слот)
• Потребляемая мощность (без нагрузки PoE): ≤5 Вт
• Мощность PoE на один порт (макс.): Порты 1-2: 60 Вт (метод А, В), Порты 3-8: 30 Вт (метод А)
• Суммарная мощность PoE всех портов (макс.): 300 Вт
• Питание: DC 48-57V (305 Вт)
• Встроенная грозозащита: 6 кВ
• Класс защиты: IP30
• Охлаждение: Пассивное (конвекционное)
• Тип монтажа: На DIN-рейку или на плоскую поверхность
• Рабочая температура: -40…+75°С
• Относительная влажность: до 95% без конденсата
• Размеры (ШxВxГ), мм: 165x50x115
• Дополнительно: Режим изоляции портов коммутационной матрицы. Режим антизависания Auto-Check; Режим увеличения расстояния передачи (до 250м). Скорость передачи ограничена 10 Мбит/с. Монтажный комплект для крепления.
