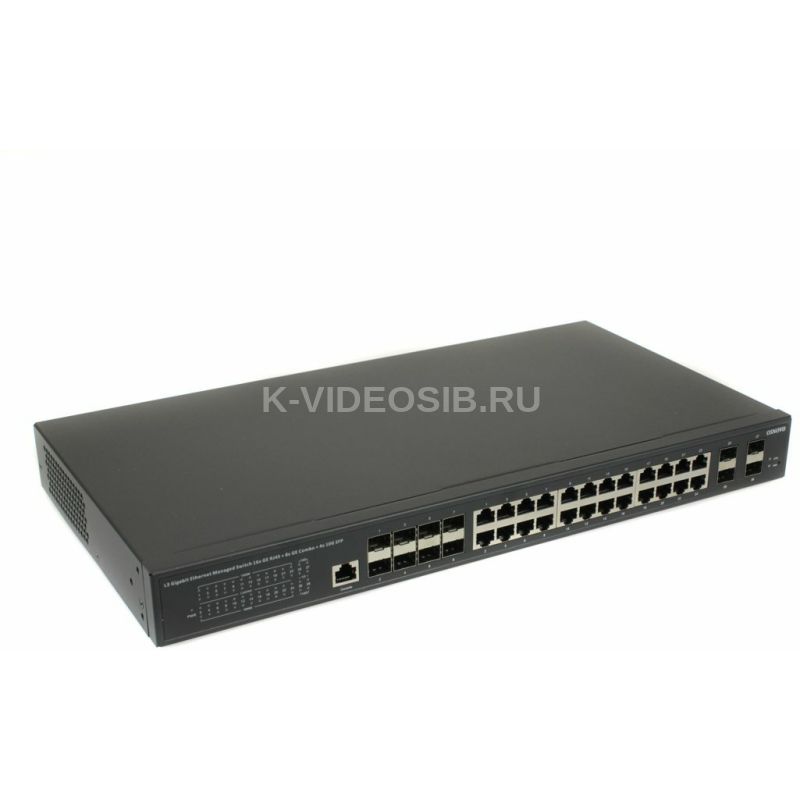

Описание OSNOVO SW-32G4X-3L

Управляемый L3 PoE коммутатор Gigabit Ethernet на 16xGE RJ-45 c PoE + 8xGE Combo (RJ-45 + SFP) + 4x10G SFP+ Uplink. Порты: 16 x GE (10/100/1000 Base-T) с поддержкой PoE (IEEE 802.3af/at) + 8 x GE Combo Port (RJ-45 + SFP) + 4 x 10G SFP+ Uplink, Консольный порт. Соответствует стандартам PoE IEEE 802.3af/at/bt. Уровень управления L3 (Full managed). Автоматическое определение и режим антизависания PoE устройств. Мощность PoE на порт - до 30W. Суммарная мощность PoE до 375W. Поддержка режима CCTV: Увеличение расстояния передачи данных и питания до 250м, изоляция портов (VLAN). Встроенная грозозащита 3kV на порт. Питание: AC100-240V c резервированием. Размеры (ШхВхГ): 440 x 45 x 210мм. Рабочая температура: -20...+55 гр. С.

Управляемые (L3) коммутаторы с 10G портами SW-32G4X-2L и SW-32G4X-3L на 28 портов (8GE Combo + 16xGE RJ-45 + Uplink 4х10G «SFP+») предназначены для объединения сетевых устройств и передачи данных между ними.

4 «SFP+» порта работают на скорости 10G и способны без задержек передавать весь объем трафика на сервер или другое устройство. Также коммутаторы оборудованы 16ю GE RJ-45 портами и 8ю GE Combo портами. Все 24 RJ-45 порта коммутатора SW-32G4X-3L поддерживают стандарты PoE IEEE 802.3 af/at с максимальной мощностью на порт – 30 Вт. Суммарный PoE бюджет коммутатора на 24 порта – 375 Вт (по 15.6 Вт на порт), коммутатор SW-32G4X-2L PoE не поддерживает.

Коммутаторы имеют значительный запас по производительности благодаря универсальным интерфейсам и коммутационной матрице с пропускной способностью до 512 Гбит/с.

Коммутаторы имеют возможность гибкой настройки параметров через WEB-интерфейс, имеют множество функций L2+ уровня (VLAN, IGMP snooping, Link aggregation и тд.) и L3 уровня (ARP, DHCP).

Кроме того коммутаторы поддерживают работу в кольцевой топологии (Ring) благодаря использованию протоколов IEEE 802.1s (MSTP) и IEEE 802.1w (RSTP).

Питание коммутаторов осуществляется от сети AC90-265V с возможностью резервирования для обеспечения бесперебойной работы (SW-32G4X-2L), максимальная потребляемая мощность зависимости от модели. Коммутаторs могут быть установлены в 19” стойку.

Коммутаторы SW-32G4X-2L и SW-32G4X-3L могут быть использованы на предприятиях малого и среднего бизнеса:

• для подключения к сетям операторов связи и к сетям более крупным предприятий (интерфейсы 10G);
• в высокопроизводительных системах IP видеонаблюдения (в том числе с питанием IP камер по PoE (SW-32G4X-3L));
• для организации VoIP телефонии (в том числе – с питанием по конечных устройств по PoE (SW-32G4X-3L))

Типовая схема подключения коммутатора SW-32G4X-3L

Кольцевая схема подключения на примере коммутатора SW-32G4X-2L

Комплектация*

1. Коммутатор – 1шт;
2. Крепление в 19” стойку – 1к-т;
3. Кабель для подключения к сети AC230V – 2шт;
4. Краткое руководство по эксплуатации – 1шт;
5. Упаковка – 1шт.

Технические характеристики OSNOVO SW-32G4X-3L

• Артикул производителя: 14169
• Назначение: PoE Коммутатор
• Общее кол-во портов: 28
• Кол-во портов FE+PoE: -
• Кол-во портов FE: -
• Кол-во портов GE+PoE: 16
• Кол-во портов GE: 8
• Кол-во портов GE (не Combo порты): -
• Кол-во портов GE SFP: 8
• Кол-во портов Combo GE (RJ45+SFP): 8
• Кол-во портов 10G SFP+: 4
• Кол-во портов SFP (не Combo порты): -
• Топологии подключения: Каскад, Кольцо
• Мощность PoE на один порт (макс.) Вт: 30
• Суммарная мощность всех портов (макс.) (Вт): 375
• Стандарты PoE: IEEE 802.3af IEEE 802.3at
• Метод и проводники для подачи PoE: A (1,2(+) 3,6(-))
• Буфер пакетов: 1.5 МБ
• Таблицы MAC-адресов: 16К
• Пропускная способность коммутационной матрицы (Switching fabric): 512 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 1000 Мбит/с - 1488,00 пакетов/с 100 Мбит/c - 148,800 пакетов/c 10 Мбит/c- 14,880 пакетов/c
• Поддержка Jumbo Frame: 9К
• Стандарты и протоколы: IEEE 802.3 10Base T IEEE 802.3u 100Base TX IEEE 802.3ab 1000Base T IEEE 802.3z 1000 Base X IEEE 802.3ae 10G Base SR/LR IEEE 802.3x Flow Control IEEE 802.1q VLAN IEEE 802.1p Class of Service IEEE 802.1d Spanning Tree IEEE 802.1w Rapid Spanning Tree IEEE 802.1s Multiple Spanning Tree
• Функциии уровня 2: IEEE 802.1D (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) VLAN / VLAN Gro up, Voice VLAN Link Aggregation IEEE 802.3ad with LACP IGMP Snooping v1/v2/v3 DHCP Snooping IGMP Static Multicast Addresses Storm Control ERPS, EAPS (ring topology)
• Функциии уровня 3: ARP Configuration Routing Configuration DHCP (server, Relay, client, snooping) VRRP (RFC 5798) Support RIP V1/V2 protocols Support OSPF V1/V2 protocols Policy Route
• Качество обслуживания (QoS): IEEE 802.1p; CoS/ToS, WRR, WFQ 8 очередей на порт
• Безопасность: Management System User Name/Password Protection; IEEE 802.1x Port-based Access Control; HTTP & SSL (Secure Web); SSH v2.0 (Secured Telnet Session)
• Управление: да
• Интерфейс управления: Управление через Web-интерфейс; CLI; Telnet; SNMP
• Функция антизависания PoE-устройств: да
• CCTV (увеличение расстояния передачи до 250м): да
• Индикаторы: PWR (питание) SYS (состояние системы) 1G/10G (скорость SFP портов) PoE (индикаторы PoE) Link Act (подкл./сет.активность)
• Питание: AC 90-253V
• Энергопотребление (без нагрузки PoE): 25 Вт
• Размеры (ШхВхГ) (мм): 440х45х210
• Монтаж в 19" стойку: да
• Рабочая температура: -20…+50°С
• Дополнительно: Встроенная грозозащита 3kV (8/20 us
