Описание OSNOVO SW-60812/WU

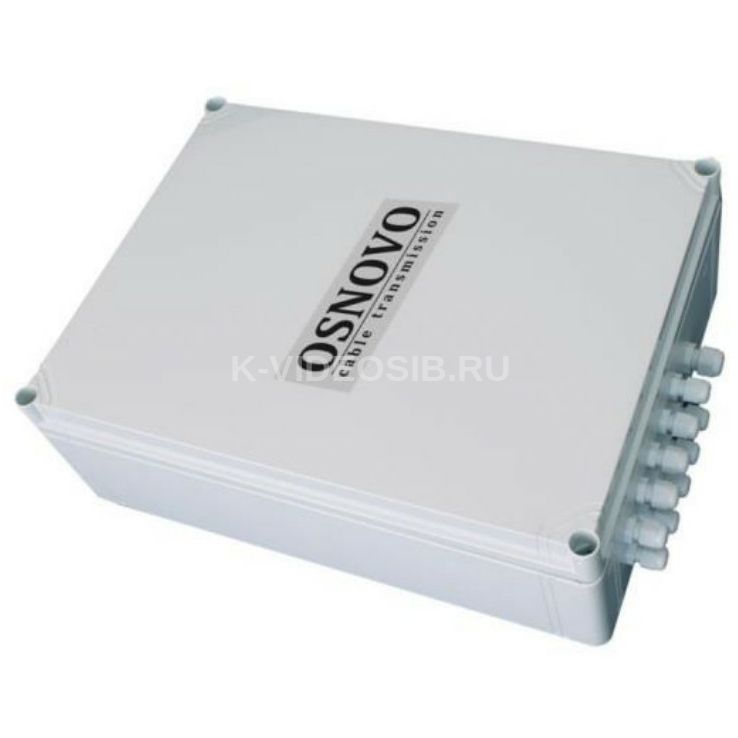

Уличный PoE коммутатор SW-60812/WU на 11 портов с термостабилизацией и резервным питанием предназначен для передачи данных между сетевыми устройствами и подачи питания к ним по кабелю витой пары по технологии PoE (Power Over Ethernet) на расстояние до 100м в условиях эксплуатации вне помещений. В основе устройства лежат высоконадежные комплектующие с расширенным диапазоном рабочих температур.

Коммутатор SW-60812/WU оснащен 8-ю портами Fast Ethernet (10/100 Base-T) с поддержкой PoE к каждому из которых можно подключать сетевые устройства. Порты соответствуют стандартам PoE IEEE 802.3af/at и автоматически определяют подключемые PoE-устройства. Максимальная выходная мощность на один порт для портов 1-2 составляет 60 Вт, для портов 3-8 составляет 30 Вт, соответственно. При этом максимальная выходная мощность на 8 портов (PoE бюджет) составляет 240 Вт. Первый и второй FE порты имеют возможность подавать PoE двумя методами для запитывания подключенных к ним PoE устройств (метод A 1,2(+) 3,6(-) и метод B 4,5(+) 7,8(–)).

Для подключения коммутатора SW-60812/WU к локальной сети, сети Ethernet или другому коммутатору предусмотрен отдельный Gigabit Ethernet (10/100/1000 Base-T) Uplink-порт.

Также коммутатор оборудован двумя Gigabit Ethernet SFP-слотами (1000 Base-SX/LX) для подключения SFP-модулей (в комплект поставки не входят), которые позволяют подключить коммутатор SW-60812/WU к сети по оптоволоконной линии, также коммутатор оснащен оптическим кроссом для удобного подключения оптоволоконного кабеля.

В коммутаторе SW-60812/WU предусмотрены функции антизависания Auto-Check и защиты от превышения максимального тока нагрузки и короткого замыкания (КЗ), при снятии КЗ подача PoE возобновляется. Кроме того, в коммутаторе имеется режим изоляции портов при котором блокируется передача данных между портами коммутационной матрицы (для защиты от сетевого шторма). Коммутатор поддерживает функцию автоматического определения MDI/MDIX (Auto Negotiation). Также имеется режим увеличения расстояния передачи данных до 250м (скорость передачи данных в этом режиме ограничена 10 Мбит/с).

Кроме того, коммутатор оборудован встроенными элементами грозозащиты. Для защиты от попадания влаги внутрь коммутатора SW-60812/WU ввод кабелей в корпус осуществляется через гермовводы.

Питание коммутатора осуществляется от сети AC 100-240V, максимальная потребляемая мощность 320 Вт. Для обеспечения бесперебойной работы, коммутатор SW-60812/WU оборудован дополнительным источником резервного питания и системой термостабилизации.

Коммутатор SW-60812/WU рекомендуется использовать при необходимости объединить несколько сетевых устройств (IP-камеры, IP-телефоны, точки доступа и пр.) в одну сеть и передать к ним питание по кабелю витой пары (PoE) в условиях эксплуатации вне помещений.

Особенности оборудования

• Уличное исполнение, диапазон рабочих температур -50…+50°С; Корпус из поликарбоната (степень защиты IP66);
• 1 Gigabit Ethernet Uplink-порт (10/100/1000 Base-T)
• 2 Gigabit Ethernet SFP-слота (1000 Base-SX/LX) – для передачи Ethernet по оптике с помощью SFP-модуля (в комплект поставки не входит);
• Режим увеличения дальности передачи сигналов до 250 м. (скорость передачи данных ограничена 10 Мбит/с);
• Режим антизависания РоЕ-устройств Auto-Check;
• Режим изоляции портов коммутационной матрицы (VLAN) для защиты от сетевого шторма;
• Оптический кросс для удобства подключения оптоволоконного кабеля;
• Максимальная мощность PoE на один порт - 60 Вт, Метод А и В подачи PoE (порты 1-2);
• Встроенная грозозащита 6 кВ;
• Разъем для подключения тревожной сигнализации;
• Резервное питание (АКБ - 2Ач);
• Система термостабилизации;

  Типовая схема подключения коммутатора SW-60812/WU

  Схема каскадного подключения коммутатора SW-60812/WU

  Комплектация:

  1. Уличный коммутатор SW-60812/WU – 1шт;
  2. Оптическая розетка – 1шт;
  3. Пигтейлы SM SC/UPC – 2шт;
  4. Комплект для защиты сварного стыка (КДЗС) – 2к-т;
  5. Плавкая вставка – предохранитель – 2шт.
  6. Комплект гермовводов – 1к-т.
  7. Руководство по эксплуатации –1шт;
  8. Упаковка – 1шт.

Технические характеристики OSNOVO SW-60812/WU

• Артикул производителя: 13497
• Назначение: Уличный коммутатор
• Общее кол-во портов: 11
• Кол-во портов FE+PoE: -
• Кол-во портов FE: -
• Кол-во портов GE+PoE: 8
• Кол-во портов GE: 1
• Кол-во портов GE (не Combo порты): 1
• Кол-во портов SFP: 2
• Кол-во портов SFP FE (не Combo порты): -
• Кол-во портов SFP GE (не Combo порты): 2
• Кол-во портов Combo GE (RJ45+SFP): -
• Встроенные оптические порты: -
• Мощность PoE на один порт (макс.) (Вт): 60
• Суммарная мощность PoE всех портов (макс.) (Вт): 240
• Стандарты PoE: IEEE 802.3af IEEE 802.3at IEEE 802.3bt
• Метод подачи PoE: Порты 1-2: А 1,2(+) 3,6(-) + В 4,5(+) 7,8(-). Порты 3-8: A 1/2(+), 3/6(-).
• Управление: -
• Топологии подключения: Каскад
• Функция антизависания Poe-устройств: да
• CCTV (увеличение расстояния передачи до 250м): да
• Буфер пакетов: 1 МБ
• Таблицы MAC-адресов: 8 К
• Пропускная способность коммутационной матрицы (Switching fabric): 7,6 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 1000 Мбит/с - 1488,00 пакетов/с 100 Мбит/c - 148,800 пакетов/c 10 Мбит/c- 14,880 пакетов/c
• Поддержка jumbo frame: -
• Стандарты и протоколы: IEEE 802.3, IEEE 802.3u, 100BASE-TX, IEEE 802.3ab, 1000BASE-T, IEEE 802.3x, IEEE 802.3z, 1000BASE-X
• Функциии уровня 2: -
• Качество обслуживания (QoS): -
• Безопасность: -
• Интерфейс управления: -
• Индикаторы: PWR - индикатор подключения БП LNK/ACT – индикаторы Ethernet FX1, FX2 - активность оптических SFP портов
• Питание: AC100…240V
• Энергопотребление (без нагрузки PoE): <5 Вт
• Система резервного питания: да
• Система термостабилизации: да
• Охлаждение: Конвекционное (без вентилятора)
• Рабочая температура (температура окружающей среды): -50...+50 °С
• Температура внутри уличного коммутатора: НД
• Класс защиты: IP66
• Размеры (ШхВхГ) (мм): 300x400x187
• Дополнительно: PoE: Порты 1-2: 60 Вт (метод А + В) Порты 3-8: 30 Вт (метод А). Встроенная грозозащита 6 кВ. В комплекте оптическая розетка, КДЗС (2шт), пигтейлы SM SC/UPC (2шт) (SFP-модули в комплект не входят). Корпус из поликарбоната
