Описание OSNOVO SW-8030/D(90W)

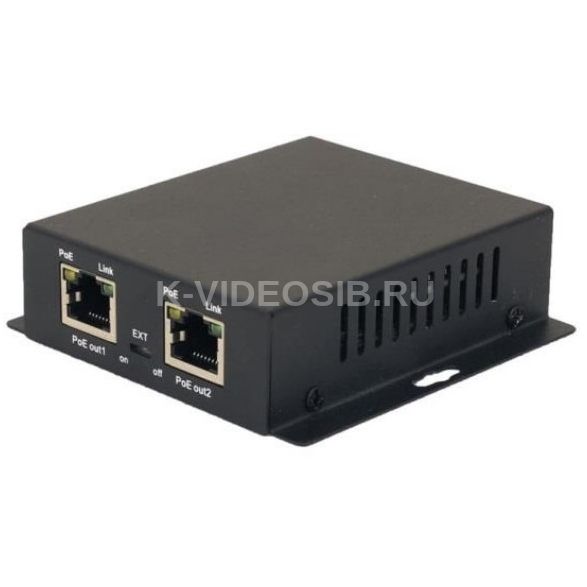

OSNOVO SW-8030/D(90W) - PoE Удлинитель/Коммутатор Gigabit Ethernet на 3 RJ45 порта. PoE коммутатор/удлинитель Gigabit Ethernet SW-8030/D(90W) на 3 порта предназначен для увеличения расстояния передачи данных и питания по кабелю витой пары к двум сетевым устройствам по технологии PoE (Power Over Ethernet) на расстояние 100…250м. Максимальная поддерживаемая мощность PoE 85 Вт, два выходных порта удлинителя поддерживает мощность PoE 32 и 53 Вт соответственно, или 85 Вт при использовании только второго порта. Питание коммутатора/удлинителя осуществляется от инжектора или внешнего блока питания (в комплект поставки не входит). Скорость передачи данных Ethernet сигнала на расстояние до 100м через коммутатор/удлинитель составляет 10/100/1000 Мбит/с (10/100/1000 Base-T) при использовании кабеля витой пары Cat 5e / Cat 6. Коммутатор/удлинитель оборудован переключателем для выбора режима увеличения расстояния передачи данных и PoE (до 250м.), в этом режиме передача данных между выходными портами блокируется, скорость передачи данных составляет 10 Мбит/с. В коммутаторе/удлинителе SW-8030/D(90W) предусмотрена функция защиты от превышения максимального тока нагрузки и короткого замыкания (КЗ), при снятии КЗ подача PoE возобновляется. Кроме того, коммутатор/удлинитель поддерживает функцию автоматического определения MDI/MDIX (Auto Negotiation), а также оборудован встроенными элементами грозозащиты. Коммутатор/удлинитель SW-8030/D(90W) может быть с успехом использован для организации систем видеонаблюдения, удаленного подключения PoE устройств, таких как: IP-камеры, IP-телефоны, точки доступа и т.п. Особенности оборудования

Прочный металлический корпус (IP30); Панели подключения коммутатора/удлинителя SW-8030/D(90W) Назначение разъемов, индикаторов, переключателей коммутатора/удлинителя SW-8030/D(90W) Установка режимов работы выходных п ортов коммутатора/удлинителя SW-8030/D(90W) Назначение индикаторов коммутатора/удлинителя SW-8030/D(90W) Типовая схема подключения коммутатора/удлинителя SW8030/D(90W) в режиме питания от PoE инжектора Схема подключения коммутатора/удлинителя SW-8030/D(90W) в режиме увеличения расстояния передачи данных и PoE (до 250м) и питанием от внешнего БП Комплектация

1. Коммутатор/удлинитель SW-8030/D(90W) – 1шт.
2. Руководство по эксплуатации – 1 шт.
3. Упаковка – 1 шт.

Технические характеристики OSNOVO SW-8030/D(90W)

• Артикул производителя: 13681
• Назначение: PoE удлинитель/ коммутатор
• Количество портов PoE: 2
• Расстояние передачи (м): 100
• Стандарт Ethernet: 10/100/1000 Base-T
• Скорость передачи (Мбит/с): 10/100/1000
• Стандарт PoE: IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt
• Тип кабеля: Витая пара
• Мощность PoE: Вход: 90Вт. Вых.: Порт 1 -32 Вт Порт 2 -53 Вт Только порт 2 - 85 Вт
• Грозозащита: 3 кВ
• Подключение: RJ-45 x 1 (вх.) PoE; RJ-45 x 2 (вых.) PoE
• Питание: PoE/БП
• Рабочая температура: -10...+55°С
• Размеры (ШхВхГ) (мм): 88 x25 x 70
• Дополнительно: Питание: В режиме передачи данных DC12-57V(0.5A)); В режиме передачи данных и PoE DC42-57(2A). Блок питания в комплект не входит. Метод подачи PoE: Входной порт: А 1,2(+) 3,6(-) В 4,5(+) 7,8(–). Выходные порты с PoE: порт1: метод А; порт2: метод А+В. Режим увеличения расстояния передачи данных и PoE (до 250м) Скорость передачиограничена 10 Мбит/с.
