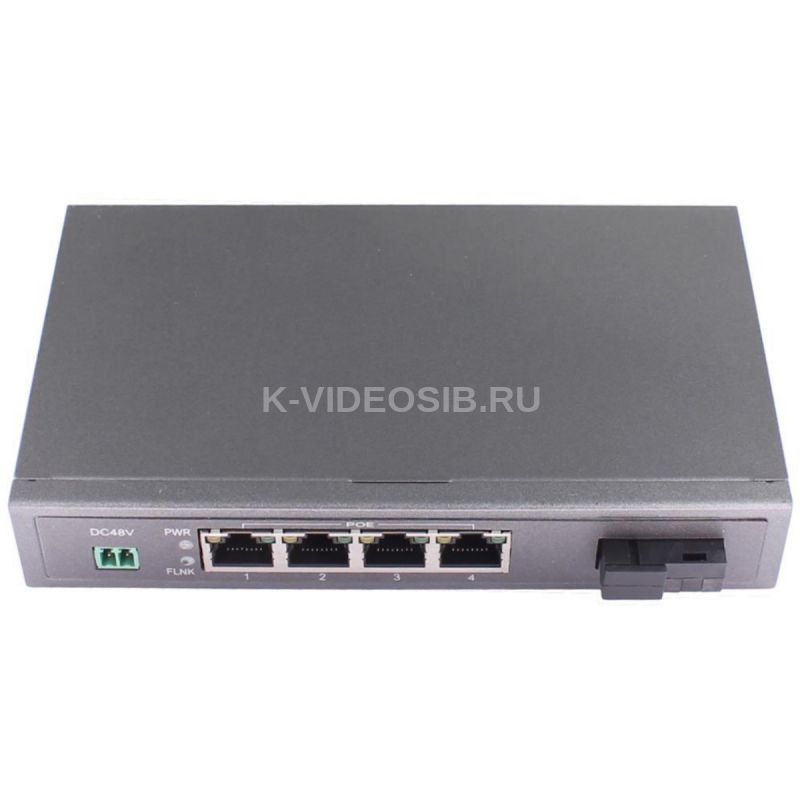

Описание OSNOVO SW-80401S5b/B

OSNOVO SW-80401S5b/B – неуправляемый PoE коммутатор Gigabit Ethernet на 4 порта. Предназначен для соединения нескольких узлов сети и передачи данных.

Коммутатор оснащен 4 портами Gigabit Ethernet (10/100/1000) с поддержкой PoE и одним оптическим разъемом типа SC для организации связи с другими сетевыми устройствами с помощью оптического кабеля.

Технология PoE подразумевает передачу питания по сетевому кабелю вместе с данными. 4 порта соответствуют стандартам PoE IEEE 802.3af/at и автоматически определяют подключемые PoE-устройства.

Каждый из этих портов способен выдать максимум до 25,5 Вт мощности на сетевое устройство (IP-камера, Wi-Fi точка доступа, IPтелефон и тд.) При этом общая выходная мощность на 4 порта составляет суммарно 102 Вт.

SW-80401S5b/B поддерживает автоматическое определение MDI/MDIX (Auto Negotiation) на всех портах. Коммутатор распознает тип подключенного сетевого устройства и при необходимости меняет контакты передачи данных, что позволяет использовать кабели, обжатые любым способом (кроссовые и прямые).

Коммутатор SW-80401S5b/B рекомендуется использовать в проектах, где необходимо объединить до 4 сетевых устройств (IPкамеры, IP-телефоны и пр.) в одну сеть и передать к ним питание по кабелю витой пары (PoE).

Особенности оборудования

• Оптический порт типа SC (tx1550/rx1310нм) для подключения к сетевым устройствам через оптический кабель (одномод, 1 волокно);
• 4 коммутируемых Gigabit Ethernet (10/100/1000) портов с поддержкой PoE;
• Максимальная мощность РоЕ – 25,5 Вт на порт;
• Общая выходная мощность: 102Вт;
• Метод подачи РоЕ – «А» (1,2+ 3,6-);
• Поддержка стандарта PoE IEEE 802.3 af/at;
• Встроенная защита от перегрузки;
• Автоматическое определение MDI/MDIX;
• Простота и надежность в эксплуатации.

Схема подключения коммутатора SW-80401S5b/B

Комплектация*

1. Коммутатор SW-80401S5b/B – 1шт.
2. Блок питания AC220/DC48V – 1шт.
3. Руководство пользователя – 1шт.
4. Упаковка – 1шт.

Технические характеристики OSNOVO SW-80401S5b/B

• Артикул: 11562
• Назначение: PoE Коммутатор
• Общее кол-во портов: 4
• Кол-во портов FE+PoE: -
• Кол-во портов FE: -
• Кол-во портов GE+PoE: 4
• Кол-во портов GE: -
• Кол-во портов GE (не Combo порты): -
• Кол-во портов GE SFP: -
• Кол-во портов Combo GE (RJ45+SFP): -
• Кол-во портов 10G SFP+: -
• Кол-во портов SFP (не Combo порты): -
• Топологии подключения: Каскад
• Мощность PoE на один порт (макс.) Вт: 25,5
• Суммарная мощность всех портов (макс.) (Вт): 102
• Стандарты PoE: IEEE 802.3af IEEE 802.3at
• Метод и проводники для подачи PoE: A (1,2(+) 3,6(-))
• Буфер пакетов: 1МБ
• Таблицы MAC-адресов: 4К
• Пропускная способность коммутационной матрицы (Switching fabric): н/д
• Скорость обслуживания пакетов (Forwarding rate): 1000 Мбит/с - 1488,00 пакетов/с 100 Мбит/c - 148,800 пакетов/c 10 Мбит/c- 14,880 пакетов/c
• Поддержка Jumbo Frame: -
• Размер RAM: н/д
• Размер DRAM: н/д
• Стандарты и протоколы: IEEE802.3 IEEE802.3u IEEE802.3ab IEEE802.3az IEEE802.3x
• Функциии уровня 2: -
• Функциии уровня 3: -
• Качество обслуживания (QoS): -
• Безопасность: -
• Управление: неуправляемый
• Интерфейс управления: -
• Функция антизависания PoE-устройств: -
• CCTV (увеличение расстояния передачи до 250м): -
• Индикаторы: PWR (питание) Link/act (подкл.оборудование) Speed (скорость соединения) PoE (подается PoE)
• Питание: AC 90-253V / DC 48V, 3A
• Энергопотребление (без нагрузки PoE): 5 Вт
• Размеры (ШхВхГ) (мм): 158x27x95
• Монтаж в 19" стойку: -
• Рабочая температура: -20…+55°С
• Дополнительно: Предусмотрен оптический порт SC типа "b" (tx1550/rx1310)
