Описание OSNOVO SW-80802-WL(port 90W)

Уличный управляемый (L2+) PoE коммутатор на 10 портов SW-80802-WL(port 90W) предназначен для объединения сетевых устройств, подачи питания к ним по технологии PoE и передачи данных между ними в условиях эксплуатации вне помещений. Устройство разработано с применением высоконадежных комплектующих с расширенным диапазоном температур.

Уличный коммутатор оснащен 8 портами Gigabit Ethernet (10/100/1000Base-T) с PoE (соответствуют стандартам IEEE 802.3af/at/bt и автоматически определяют подключаемые PoE-устройства), а также 2-мя Gigabit Ethernet SFP портами (1000Base-X) для подключения с помощью оптоволоконного кабеля и SFP модулей (приобретаются отдельно).

К каждому из 8 основных портов уличного коммутатора можно подключать РоЕ-устройства мощностью до 90 Вт. Общая выходная мощность (PoE бюджет) составляет 240Вт.

В уличном коммутаторе предусмотрена функция проверки статуса подключенного PoE устройства (PD Alive). Данная функция активируется через WEB интерфейс и позволяет диагностировать в автоматическом режиме «зависание» подключенных PoE устройств и перезагружать их путем переподачи PoE питания.

Уличный коммутатор гибко настраивается через WEB-интерфейс и имеет множество функций L2+ уровня, таких как VLAN, IGMP snooping, QoS и др.

Кроме того уличный коммутатор поддерживает автоматическое определение MDI/MDIX (Auto Negotiation) на всех портах - распознает тип подключенного сетевого устройства и при необходимости меняет контакты передачи данных, что позволяет использовать кабели, обжатые любым способом (кроссовые и прямые).

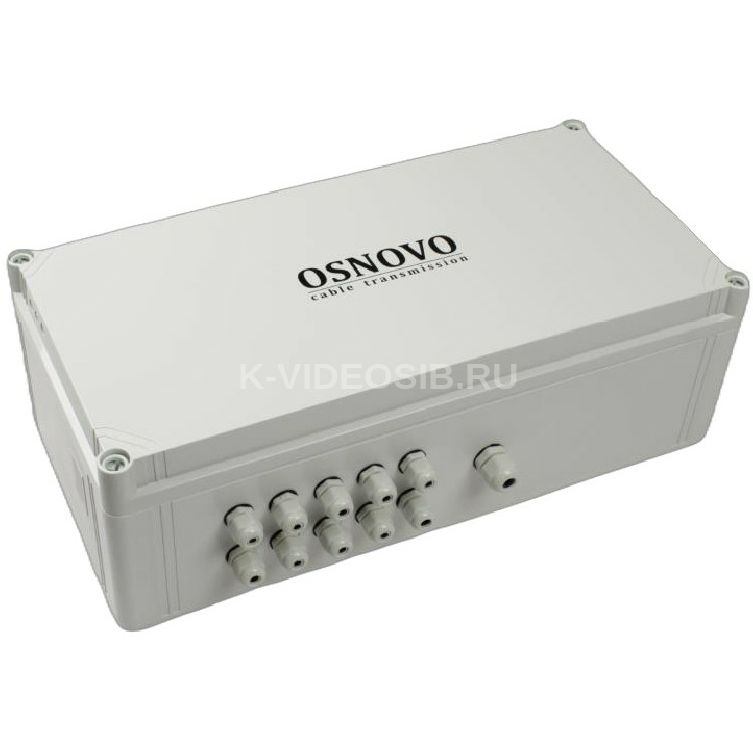

Ввод кабелей внутрь уличного коммутатора осуществляется через гермовводы исключая попадание влаги в бокс (класс защиты – IP66). Корпус уличного коммутатора изготовлен из поликарбоната с высокой устойчивостью к солнечным лучам.

Уличный коммутатор SW-80802-WL(port 90W) оснащен оптическим кроссом для удобного подключения оптоволоконного кабеля.

Удобная крышка на петлевом креплении обеспечивает дополнительный комфорт при подключении и обслуживании уличного коммутатора. Кроме того к заказу доступны крепления для монтажа уличного коммутатора на стену, вертикальную опору и тд.

Особенности оборудования

• Уличное исполнение – коммутатор предназначен для организации сети в условиях эксплуатации вне помещений (класс защиты IP66);
• Расширенный диапазон рабочих температур: -40… +50 °С;
• 8 GE портов c PoE, 2 GE SFP Uplink порта обеспечивают гибкость подключения;
• Мощность PoE до 90 Вт на порт;
• Встроенная грозозащита медных портов;
• Гибкое управление через WEB интерфейс и CLI;
• Поддержка функций L2 (VLAN,QOS,LACP,LLDP,IGMP snooping);
• Поддержка кольцевой топологии подключения (RSTP, ERPS);
• PD Alive – функция для автоматической диагностики и перезагрузки зависших PoE устройств;
• Оптический кросс – для удобства подключения оптоволоконного кабеля.

Схема применения.

Комплектация

1. Уличный коммутатор SW-80802-WL(port 90W) – 1шт;
2. Набор гермовводов – 1шт;
3. Оптическая розетка – 1шт;
4. Пигтейл одномодовый SM SC/UPC – 2шт;
5. Гильза для защиты сварного стыка (КДЗС) – 2 шт
6. Краткое руководство по эксплуатации – 1шт;
7. Паспорт – 1шт.
8. Упаковка – 1шт;

Технические характеристики OSNOVO SW-80802-WL(port 90W)

• Артикул производителя: 14000
• Назначение: Уличный коммутатор
• Сертификат ТБ: -
• Общее кол-во портов: 10
• Кол-во портов FE+PoE: -
• Кол-во портов FE: -
• Кол-во портов GE+PoE: 8
• Кол-во портов GE : -
• Кол-во портов GE (не Combo порты): -
• Кол-во портов SFP : 2
• Кол-во портов SFP FE (не Combo порты): -
• Кол-во портов SFP GE (не Combo порты): 2
• Кол-во портов Combo GE (RJ45+SFP): -
• Встроенные оптические порты: -
• Мощность PoE на один порт (макс.) (Вт): 90
• Суммарная мощность PoE всех портов (макс.) (Вт): 240
• Стандарты PoE: IEEE 802.3af IEEE 802.3at IEEE 802.3bt
• Управление: да
• Топологии подключения: Каскад, Кольцо
• Функция антизависания Poe-устройств: да
• CCTV (увеличение расстояния передачи до 250м): да
• Буфер пакетов: 4 МБ
• Таблицы MAC-адресов: 8 К
• Пропускная способность коммутационной матрицы (Switching fabric): 20 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 1000 Мбит/с - 1488,00 пакетов/с 100 Мбит/c - 148,800 пакетов/c 10 Мбит/c- 14,880 пакетов/c
• Поддержка jumbo frame: 9 КБ
• Стандарты и протоколы: IEEE 802.3 – 10BaseT IEEE 802.3u – 100BaseTX IEEE 802.3ab – 1000BaseT IEEE 802.3z 1000 BaseSX/LX IEEE 802.3x – Flow Control IEEE 802.1Q – VLAN IEEE 802.1p – Class of Service IEEE 802.1D – Spanning Tree IEEE 802.1w – Rapid Spanning Tree IEEE 802.1s – Multiple Spanning Tree IEEE 802.3ad – Link Aggregation Control Protocol (LACP) IEEE 802.1AB – LLDP (Link Layer Discovery Protocol) IEEE 802.1X – Access Control
• Функциии уровня 2: IEEE 802.1D (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) VLAN / VLAN Group 4K Tagged Based Port-based Voice VLAN Link Aggregation IEEE 802.3ad with LACP IGMP Snooping v1/v2/v3 IGMP Static Multicast Addresses Storm Control ERPS ring
• Качество обслуживания (QoS): 8 очередей / порт
• Безопасность: •Management System User Name/Password Protection • IEEE 802.1x Port-based Access Control •HTTP & SSL (Secure Web) •SSH v2.0 (Secured Telnet Session)
• Интерфейс управления: • Управление через Web-интерфейс • CLI • Telnet • SNMP
• Индикаторы: PWR1, PWR2, SYS, Link PoE
• Питание: AC195…265V
• Энергопотребление (без нагрузки PoE): <10 Вт
• Резервное питание (АКБ): -
• Термостабилизация: -
• Охлаждение: -
• Рабочая температура (температура окружающей среды): -40...+50 °С
• Температура внутри уличного коммутатора: -
• Материал корпуса: Пластик
• Класс защиты: IP66
• Размеры (ШхВхГ) (мм): 400x200x132
• Дополнительно: В комплекте оптическая розетка, КДЗС (2шт), пигтейлы SM SC/UPC (2шт) (SFP-модули в комплект не входят). Корпус из поликарбоната.
• Метод и проводники для подачи PoE: A+B (1,2,4,5(+) 3,6,7,8(-))
