Описание OSNOVO SW-80802(150W)

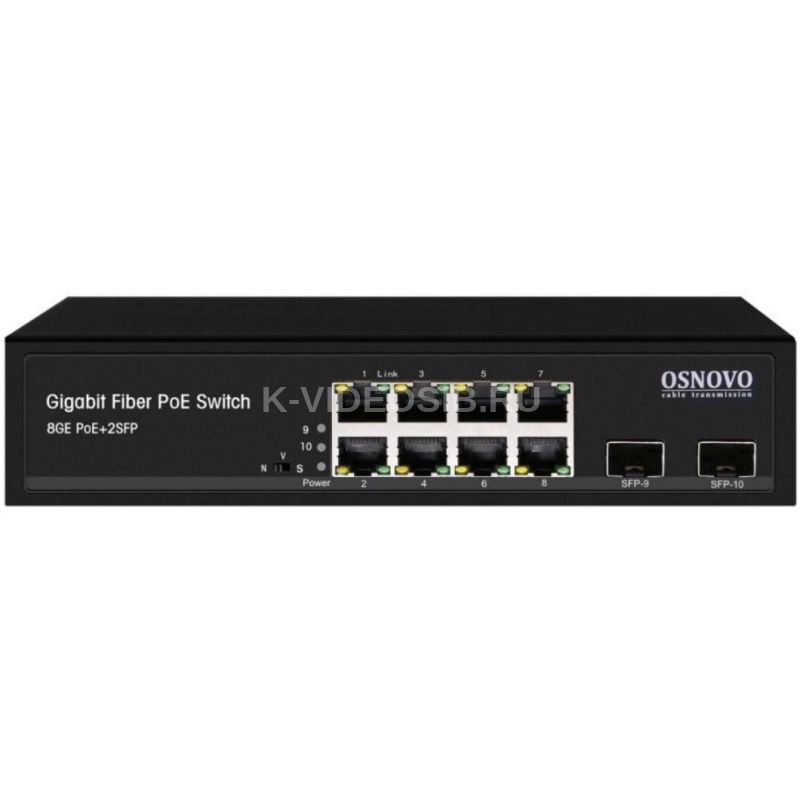

PoE коммутатор Gigabit Ethernet SW-80802(150W) на 8 GE RJ45 + 2 GE SFP порта (далее по тексту – коммутатор) предназначен для передачи данных между сетевыми устройствами и подачи питания к ним по кабелю витой пары по технологии PoE (Power Over Ethernet) на расстояние до 100м. Коммутатор оснащен 8-ю портами Gigabit Ethernet (10/100/1000 Base-T) с поддержкой PoE к каждому из которых можно подключать сетевые устройства. Порты соответствуют стандартам PoE IEEE 802.3af/at и автоматически определяют подключаемые PoE-устройства. Максимальная выходная мощность на один порт составляет 30 Вт. При этом общая выходная мощность на 8 портов (PoE бюджет) составляет 150 Вт, что соответствует мощности в 18.75 Вт на порт при загрузке всех 8-и портов одновременно. Кроме того в SW-80802(150W) предусмотрены два отдельных Gigabit Ethernet (1000 Base-X) SFP-слота для подключения коммутатора к локальной сети, сети Ethernet или другому коммутатору. Питание коммутатора осуществляется от сети AC 100-240V или внешнего блока питания DC48-57V(3.5А) (в комплект поставки не входит). Максимальная потребляемая мощность 155 Вт. В коммутаторе SW-80802(150W) предусмотрена функция автоматического определения MDI/MDIX (Auto Negotiation) и защита от превышения максимального тока нагрузки и короткого замыкания (при снятии КЗ подача PoE возобновляется). Также коммутатор имеет режим антизависания PoE устройств (автоматическое прерывание подачи питания PoE на подключенные сетевые устройства при их зависании) и встроенные элементы грозозащиты. Кроме того SW-80802(150W) оборудован переключателем выбора режимов работы: режим изоляции портов (блокирование передачи данных между портами коммутационной матрицы для защиты от сетевого шторма и сетевых атак) и режим увеличения расстояния передачи данных до 250м (скорость передачи данных в этом режиме ограничена 10 Мбит/с). Коммутатор SW-80802(150W) может быть с успехом использован для организации систем видеонаблюдения, удаленного подключения PoEустройств, таких как: IP-камеры, IP-телефоны, точки доступа и т.п. Описание элементов коммутатора Особенности оборудования

Встроенная грозозащита 3 кВ (8/20мс) Типовая схема подключения коммутатора SW-80802(150W) 5 Схема каскадного подключения коммутатора SW-80802(150W)

Комплектация

1. Коммутатор SW-80802(150W) – 1шт.
2. Кабель питания для AC 100-240V – 1 шт.
3. Руководство по эксплуатации – 1 шт.
4. Упаковка – 1 шт.

Технические характеристики OSNOVO SW-80802(150W)

• Артикул производителя: 13596
• Общее кол-во портов: 10
• Кол-во портов FE+PoE: -
• Кол-во портов FE: -
• Кол-во портов GE+PoE: 8
• Кол-во портов GE: -
• Кол-во портов GE (не Combo порты): -
• Кол-во портов SFP: 2
• Кол-во портов Combo GE (RJ45+SFP): -
• Кол-во портов SFP (не Combo порты): 2
• Встроенные оптические порты: -
• Топология подключения: Каскад
• Параметры оптического порта: -
• Мощность PoE на один порт (макс.) Вт: 30
• Суммарная мощность всех портов (макс.) (Вт): 150
• Стандарты PoE: IEEE 802.3af IEEE 802.3at Автоматическое определение подключенных PoE устройств
• Метод подачи PoE: Метод А: 1, 2 (+), 3, 6 (-)
• Буфер пакетов: 4,1М
• Таблицы MAC-адресов: 8К
• Пропускная способность коммутационной матрицы (Switching fabric): 56 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 1000 Мбит/с - 1488,00 пакетов/с 100 Мбит/c - 148,800 пакетов/c 10 Мбит/c- 14,880 пакетов/c
• Поддержка Jumbo Frame: 9K
• Стандарты и протоколы: IEEE 802.3; IEEE 802.3i 10BASE-T; IEEE 802.3u 100BASE-TX; IEEE 802.3x; IEEE 802.3ab 1000BASE-T
• Функциии уровня 2: -
• Качество обслуживания (QoS): -
• Безопасность: -
• Управление: -
• Режим антизависания PoE-устройств: да
• CCTV (увеличение расстояния передачи до 250м): да
• Интерфейс управления: -
• Индикаторы: • Power (подается питание) • 9,10 (подключение SFP-слотов) • PoE (подается PoE, оранжевый RJ-45) • Link (подкл. оборудование, зеленый RJ-45)
• Питание: AC 100-240V или БП DC48-57V;
• Энергопотребление (без нагрузки PoE): 5 Вт
• Размеры (ШхВхГ) (мм): 210x35x150
• Рабочая температура: -10…+55°С
• Дополнительно: Режим CCTV – до 250м, скорости 10 Мбит/с., Встроенная грозозащита 3 кВ (8/20мс)
