Описание OSNOVO SW-8D1X(120W)

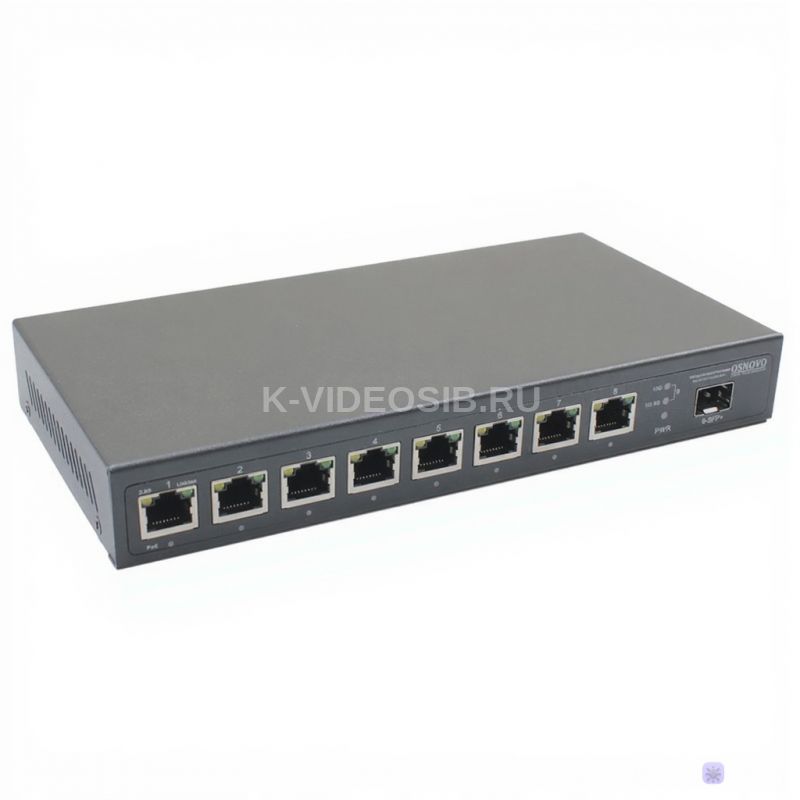

OSNOVO SW-8D1X(120W) это PoE коммутатор на 8 портов 2.5G Ethernet + 1 SFP порт 1G/2.5G/10G, который предназначен для объединения высокоскоростных IP устройств и передачи данных и питания (PoE) к ним.

Коммутатор оснащен 8ю медными (RJ-45) высокоскоростными портами 2.5G Ethernet (2.5 Гбит/c, 2.5GBase-T, IEEE 802.3bz) с поддержкой PoE (технология передачи питания по сетевому кабелю вместе с данными) к каждому из которых можно подключать сетевые устройства. 1й порт поддерживает PoE по стандарту IEEE 802.3af/at/bt с максимальной выходной мощностью до 90Вт. 2-8 порты поддерживают PoE по стандарту IEEE 802.3af/at с максимальной выходной мощностью до 30Вт. Суммарная выходная мощность PoE на 8 портов составляет 120Вт. Все порты могут автоматически определять подключемые PoEустройства.

Также в коммутаторе предусмотрен SFP+ Uplink порт, который способен работать в гибридном режиме на скоростях 1G или 2.5G или 10G.

SW-8D1X(120W) поддерживает автоматическое определение MDI/MDIX (Auto Negotiation) на всех портах. Коммутатор распознает тип подключенного сетевого устройства и при необходимости меняет контакты передачи данных, что позволяет использовать кабели, обжатые любым способом (кроссовые и прямые).

Коммутатор SW-8D1X(120W) может быть с успехом использован в самых различных сферах применения, где требуется объединить до 8 устройств, таких как современные IP камеры с PoE, скоростные Wi-Fi точки доступа, IP телефоны и т.д. в одну сеть.

В первую очередь, SW-8D1X(120W) как нельзя лучше подойдет для организации небольшой высокопроизводительной системы видеонаблюдения, построенной на самых современных IP камерах (в том числе с PoE) с высоким качеством картинки.

Особенности оборудования

• 8 высокоскоростных коммутируемых 2.5G медных (RJ-45) портов (2.5 Гбит/c, 2.5GBase-T, IEEE 802.3bz) c поддержкой РоЕ;
• Максимальная мощность РоЕ на порт: 90 Вт (1 порт, IEEE 802.3af/at/bt), 30 Вт (2-8 порты, IEEE 802.3af/at);
• Суммарная выходная мощность РоЕ – 120 Вт на 8 портов;
• 1 универсальный высокопроизводительный SFP+ порт, который поддерживает скорости 1G, 2.5G и 10G (10G BaseX, IEEE 802.3ae);
• Автоматическое определение MDI/MDIX;
• Размер таблицы MAC-адресов – 4K;
• Высокопроизводительная коммутационная матрица с пропускной способностью 60 Гбит/с;
• Встроенная грозозащита портов – 6 кV (8/20мс).

Типовая схема подключения коммутатора SW-8D1X(120W)

Типовая схема подключения комплекта TA-HiKMP3+RA-HiKMP3

Комплектация*

1. Коммутатор SW-8D1X(120W) – 1шт;
2. Блок питания AC 90-253V / DC 52V (2.5A) – 1шт;
3. Руководство по эксплуатации – 1шт;
4. Упаковка – 1шт.

Технические характеристики OSNOVO SW-8D1X(120W)

• Артикул: 15144
• Назначение: PoE Коммутатор
• Общее кол-во портов: 9
• Общее кол-во портов с PoE: 8
• Кол-во портов FE+PoE: -
• Кол-во портов FE: -
• Кол-во портов GE+PoE: -
• Кол-во портов GE: -
• Кол-во портов 2.5G+PoE: 8
• Кол-во портов 2.5G: -
• Кол-во портов GE (не Combo порты): -
• Кол-во портов GE SFP: -
• Кол-во портов Combo GE (RJ45+SFP): -
• Кол-во портов 10G SFP+: 1
• Кол-во портов SFP (не Combo порты): 1
• Топологии подключения: Каскад
• Мощность PoE на один порт (макс.) Вт: 90
• Суммарная мощность всех портов (макс.) (Вт): 120
• Стандарты PoE: IEEE 802.3af IEEE 802.3at IEEE 802.3bt
• Метод и проводники для подачи PoE: 1 порт: A+B (1,2,4,5(+) 3,6,7,8(-)) 2-8 порты: A (1,2(+) 3,6(-))
• Буфер пакетов: 8,1 МБ
• Таблицы MAC-адресов: 4 К
• Пропускная способность коммутационной матрицы (Switching fabric): 60 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 44,64 Mpps
• Поддержка Jumbo Frame: 12 КБ
• Размер RAM: нд
• Размер DRAM: нд
• Стандарты и протоколы: IEEE 802.3i – 10BaseT; IEEE 802.3u – 100BaseTX; IEEE 802.3ab – 1000BaseT; IEEE 802.3bz – 2.5GBaseT; IEEE 802.3z – 1000BaseX; IEEE 802.3ae – 10GBaseX; IEEE 802.3x – Flow Control
• Функции уровня 2: -
• Функции уровня 3: -
• Качество обслуживания (QoS): -
• Безопасность: -
• Управление: неуправляемый
• Интерфейс управления: -
• Стекирование: -
• Функция антизависания PoE-устройств: -
• CCTV (увеличение расстояния передачи до 250м): -
• Индикаторы: 100/10; 2.5G/1G; PoE; PWR; 10G; 1/2.5G
• Питание: БП AC 90-253V / DC 52V (2.5A)
• Энергопотребление (без нагрузки PoE): < 13 Вт
• Грозозащита: 6 кВ (8/20мс)
• Охлаждение: Конвекционное (без вентилятора)
• Размеры (ШхВхГ) (мм): 220x28x112
• Монтаж в 19" стойку: -
• Вес нетто (кг): 0.8
• Объем брутто (м3): нд
• Рабочая температура: -10…+55°С
• Дополнительно: 1 порт (90 Вт максимум); 2-8 порт (30 Вт на порт максимум)
