Описание Паритет ParLan F/UTP Cat5e PE 4х2х0,52 305 м

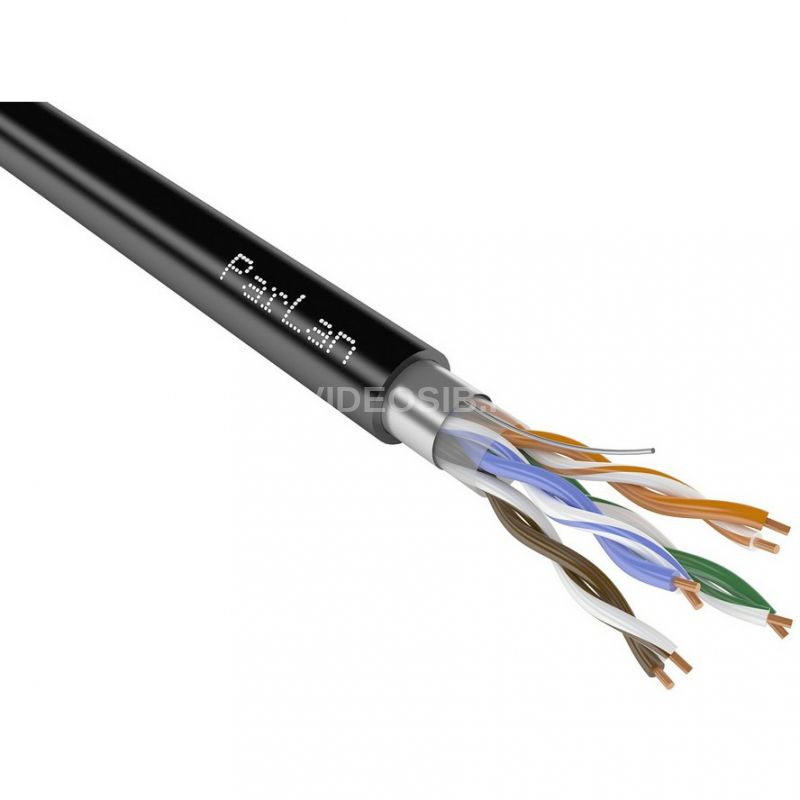

Кабель ParLan F/UTP Cat5e PE 4х2х0,52 для СКС и IP-сетей

Арт. 101141

Стоек к солнечному излучению, росе, инею

Хладостойкий

Кабель парной скрутки ParLan F/UTP Cat5e PE 4х2х0,52 для СКС и IP-сетей имеет 4 пары жил диаметром 0,52 мм (24 AWG), категория 5e. Предназначен для внешней стационарной прокладки. Надёжная передача питания по PoE и PoE+. Кабель стоек к воздействию ультрафиолета, осадков, относительной влажности воздуха до 98% при температуре до 35С

Назначение:

Для структурированных кабельных систем (каналы класса D) в соответствии с ИСО/МЭК 11801, для сетей широкополосного доступа, IP-систем. Для передачи данных на частоте до 100 МГц с рабочим напряжением до 145 В. Для наружной стационарной прокладки в сетях низкого напряжения и мощности (2.5 Gigabit Ethernet, Fast Ethernet, Ethernet, Ethernet plus и пр.). Соответствует требованиям ГОСТ Р ИСО 54429-2011, МЭК 61156-2 и ANSI/TIA/EIA-568-A. Поддерживает стандарты Power over Ethernet plus (PoE+).

Конструкция

Токопроводящая жила – медная однопроволочная

Изоляция - сплошной полиэтилен

Сердечник - парная скрутка

Экран – алюмополимерная лента

Контактная жила – медная лужёная однопроволочная

Оболочка - светостабилизированный полиэтилен

Требования пожарной безопасности

К кабелям не предъявляются требования по пожарной безопасности. Класс О2.8.2.5.4 поГОСТ 31565-2012.

Технические характеристики Паритет ParLan F/UTP Cat5e PE 4х2х0,52 305 м

Конструктивные параметры

• Количество жил: 8
• Диаметр жилы, мм: 0.52
• Класс жилы по ГОСТ 22483-2012: класс
• Число и диаметр проволок: 1х0,52
• Калибр жилы: 24 AWG
• Сечение жилы, мм2: 0.2
• Диаметр по изоляции, мм: 1.15
• Диаметр кабеля, мм: 6,1
• Масса 1 км кабеля*, кг: 38.474
• Объем горючей массы, л/км: 15.3
• Объем 1 км кабеля*, м3: 0.106
• Бухтовка, м: 305
• Тип упаковки: Катушка Б 350
• Реестр промышленной продукции: 409\27\2022

Передаточные характеристики

Параметр 1 МГц 4 МГц 10 МГц 16 МГц 20 МГц 31,25 МГц 62,5 МГц 100 МГц

Коэффициент затухания (Attenuation), дБ/100 м, не более	2.10	4.10	6.50	8.30	9.30	11.70	17	22
Переходное затухание на ближнем конце (NEXT), дБ/100 м, не менее	65.30	56.30	50.30	47.30	45.80	42.90	38.40	35.30
Переходное затухание суммарной мощности влияния на ближнем конце (PS NEXT), дБ/100м, не менее	62.30	53.30	47.30	44.30	42.80	39.90	35.40	32.30
Защищенность на дальнем конце (EL FEXT),  дБ/100м, не менее	64	52	44	39.90	38	34.10	28	24
Защищенность от суммарной мощности влияния на дальнем конце (PS EL FEXT), дБ/100м, не менее	61	49	41	36.90	35	31	25	21
Время задержки сигнала (Delay), нс/100 м, не более	-	552	545.40	543	542.10	540.40	538.60	537.60
Затухание отражения (RL), дБ/100м, не менее	20	23	25	25	25	23.64	21.54	20.11

Сопротивление связи на разных частотах, не более

Параметр 1 МГц 10 МГц 30 МГц 100 МГц

Сопротивление связи ParLan Cat5e F/UTP, мОм/м, не более	50	100	200	1000
Сопротивление связи ParLan Cat5e SF/UTP, мОм/м, не более	10	10	30	100

Волновое сопротивление 100 Ом Асимметрия задержки сигнала (Delay Skew) не более 45 нс/100 м Относительная скорость распространения сигнала не менее 60 % Электрическое сопротивление цепи (двух последовательно соединенных токопроводящих жил в паре) постоянному току не более 19,0 Ом/100 м. Омическая асимметрия жил в рабочей паре кабелей на длине 100 м - не более 2 %. Электрическая емкость пары на длине при частоте 0,8 или 1 кГц - не более 5,6 нФ/100 м. Емкостная асимметрия пары относительно земли на длине 100 м при частоте 0,8 или 1 кГц -не более 160 пФ. Затухание излучения в диапазоне частот 30-100 МГц: - для кабелей ParLan F/UTP Cat5e не менее 55 дБ. - для кабелей ParLan SF/UTP Cat5e не менее 85 дБ. Электрическое сопротивление изоляции жил постоянному току - не менее 5000 МОмхкм. Все значения приведены с пересчетом на температуру 20°С

Условия эксплуатации

• Климатическое исполнение поГОСТ 15150-69– УХЛ категории размещения 1-2.
• Минимальная рабочая температура – -60°С.
• Максимальная рабочая температура – 70°С.
• Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
• Кабели стойки к воздействию солнечного излучения, инея, росы
• Срок службы кабеля – 40 лет

Условия монтажа

• Минимальный радиус изгиба – 8 наружных диаметров кабеля.
• Минимальная температура прокладки – -20°С.
• Допустимое растягивающее усилие при натяжении кабеля не более 50 Н/мм2общего сечения токопроводящих жил в кабеле.
