Описание PERCo-CL211.9G

Контроллер замка CL211.9

Особенности:

	напряжение питания
	диапазон температур
	степень защиты
	интерфейс связи
	пользователей
	замок
	считыватель
	формат карт
	формат карт
	банковская карта
	идентификация по смартфону

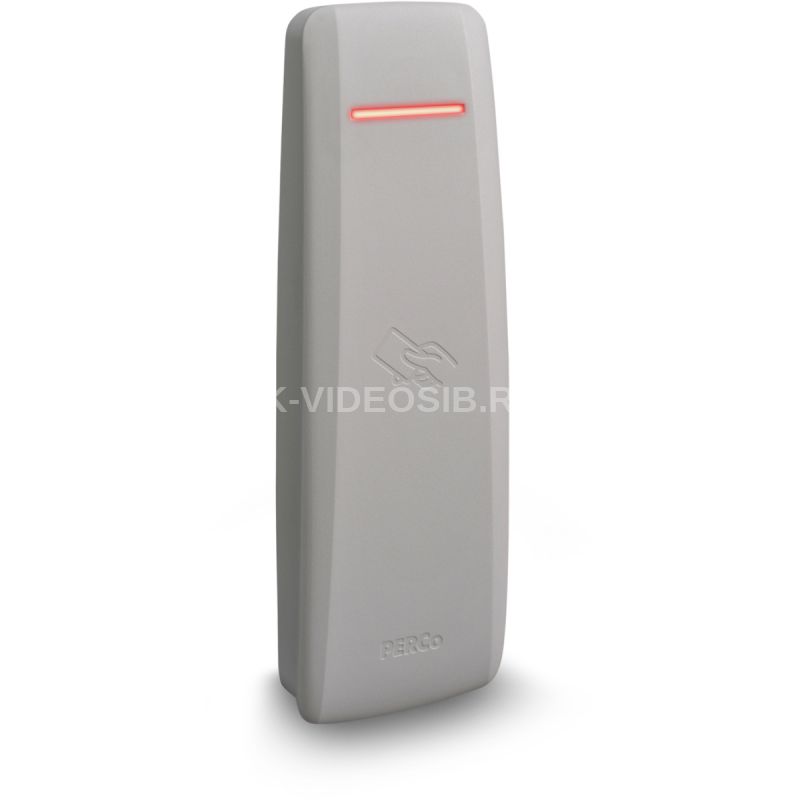

Контроллер замка PERCo-CL211.9 со встроенным мультиформатным считывателем карт доступа формата EMM/HID/MIFARE предназначен для управления одним электромеханическим замком или электромагнитным замком.

Предназначен для работы в составе систем PERCo-Web, PERCo-S-20 "Школа".

Контроллер замка PERCo-CL211.9 со встроенным мультиформатным считывателем поддерживает работу с картами или транспондерами форматов EMM, HID (HID ProxCard II, ISO prox II; EM-Marine IL-05ELR, ЕМ4100), MIFARE, а также банковскими картами PayPass и смартфонами с NFC.

Поддерживаемые форматы карт доступа MIFARE: Ultralight (48 byte), Ultralight EV1 (48 byte, 128 byte), Ultralight C (144 byte), ID (64 byte), Classic 1K, Classic 4K, Plus (X, S, SE), DESFire Ev1.

При работе в системах с форматами EMM и HID осуществляется считывание уникального кода карты UID, не защищенного от копирования. Считывание идентификаторов семейства HID или EMM можно отключить при помощи мастер-карты, запрограммированной в ПО систем PERCo.

При работе с картами семейства MIFARE возможно использовать два режима:

• Режим считывания UID
• Режим защиты от копирования, при котором считывается код, записанный в защищенной области памяти карты (ID). Для чтения данных из внутренней памяти карты контроллер CL211.9 программируется мастер-картой

Варианты исполнения: CL211.9D – черный, CL211.9G – светло-серый

Дальность считывания для уникального идентификатора карты (UID) - от 3,5 до 7 см, для защищенных данных из внутренней памяти карты - от 2 до 6 см.

Защита карт доступа от копирования может быть организована в системах PERCo. Записать код в область памяти позволяют контрольные считыватели MR08 или IR18.

Контроллер CL211.9 подключается по интерфейсу RS-485 к контроллерам турникета/замка CT/L04.2, CT/L14 или к электронным проходным (возможно подключение до 8-ми контроллеров CL211.9).

При управлении замком серии LB контроллер CL211.9 не требует установки герконового датчика открытия двери – в роли датчика выступает контактная группа замка.

Применение CL211.9 в сочетании с PERCo-LB позволяет отказаться от гибких кабельных переходов с косяка на полотно двери и от прокладки кабеля питания по полотну двери, что обеспечивает простоту монтажа и сохраняет целостность двери.

Защита электроники контроллера от негативных воздействий окружающей среды обеспечивается за счёт заливки его платы компаундом. Эксплуатация контроллера допускается при температуре окружающего воздуха от минус 30° до плюс 45°С.

Схема системы

Технические характеристики PERCo-CL211.9G

• Напряжение питания: 12В постоянного тока
• Ток потребления: не более 150 мА
• Рабочий температурный диапазон: от -30°C до +45°C
• Степень защиты оболочки IP: IP54
• Интерфейс связи: RS-485
• Количество замков: 1
• Количество считывателей: 1
• Гарантийный срок эксплуатации изделия составляет 5 лет со дня продажи.
