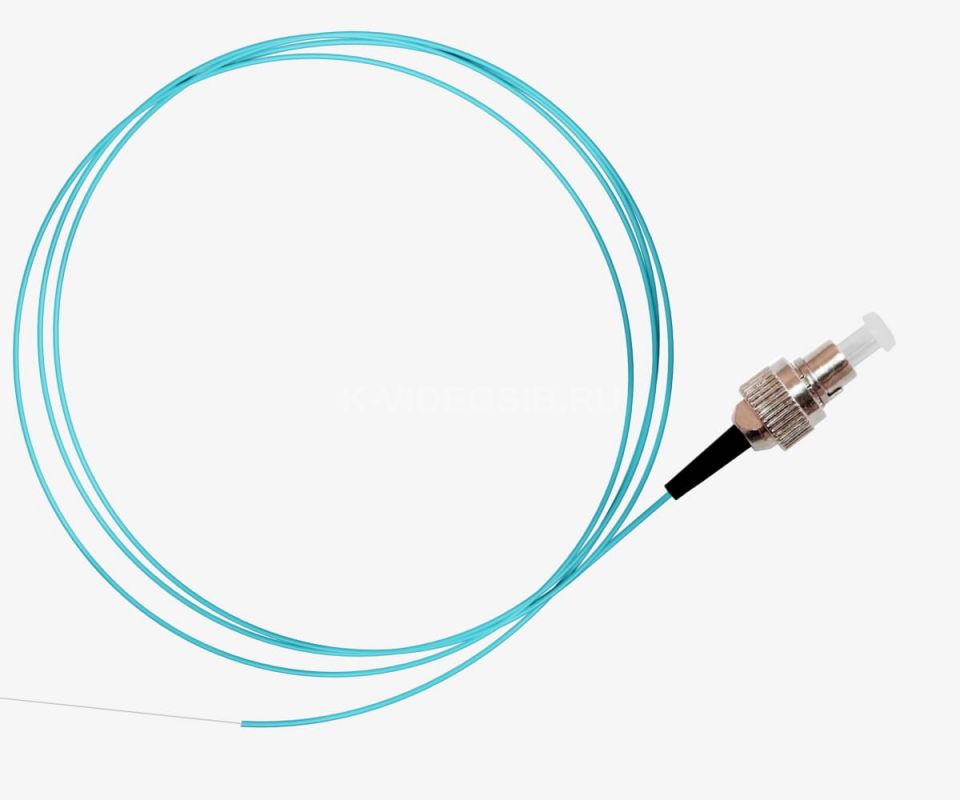

Описание Пигтейл волоконно-оптический MM 50/125 (OM3) FC/UPC 0,9мм LSZH 1,5м REXANT 50-5021

Пигтейл предназначен для сварки с волокнами оптического кабеля и подключения их оконцованной части к оптическим адаптерам на лицевой панели оптического кросса. Свободный конец сваривается с волокнами кабеля, а коннектор подключается к адаптеру на лицевой панели оптического кросса.

Волоконно-оптический пигтейл REXANT (артикул 50-5021) — это монтажный шнур длиной 1,5 метра, представляющий собой отрезок многомодового оптического волокна в буферной оболочке 0,9 мм, оконцованный с одной стороны коннектором FC. Он предназначен для оконцевания волокон линейного оптического кабеля методом сварки или механического сплайсирования внутри оптических кроссов и распределительных боксов.

Особенности эксплуатации

• Тип волокна (OM4): Многомодовое волокно 50/125 мкм оптимизировано под лазерные источники (VCSEL) и поддерживает высокоскоростную передачу данных (10 Гбит/с и выше) на коротких и средних дистанциях в центрах обработки данных (ЦОД).
• Безопасная оболочка (LSZH): Наружная оболочка выполнена из малодымного безгалогенного компаунда. При нагревании или пожаре она не выделяет токсичных галогенов и создает минимум дыма, что критично для помещений с плотным размещением оборудования.
• Тип полировки (UPC): Обеспечивает качественное физическое соприкосновение торцов коннекторов и стабильные показатели обратного отражения.
• Конструкция и монтаж: Диаметр кабеля 0,9 мм и длина 1,5 метра удобны для укладки внутри оптических кроссов, при этом требуется аккуратность, чтобы не превысить минимально допустимый радиус изгиба хрупкого волокна.

Расшифровка маркировки:

MM — многомодовый тип оптического волокна, предназначенный для передачи нескольких световых мод одновременно (обычно на короткие и средние расстояния).

50/125 — геометрические размеры волокна: диаметр сердцевины составляет 50 мкм, а диаметр светоотражающей оболочки (кладинга) — 125 мкм.

(OM3) — класс (категория) многомодового волокна, оптимизированного для работы с лазерными источниками света на длине волны 850 нм (поддерживает передачу 10 Гбит/с на расстояние до 300 метров и выше).

FC — тип оптического коннектора (разъема) с металлическим корпусом и резьбовым фиксатором

UPC — тип сферической (ультрафизической) полировки торца наконечника коннектора. Обеспечивает качественное соприкосновение сердечников волокон и уменьшает обратное отражение (потерю на отражении).

0,9 мм — внешний диаметр плотного защитного буферного покрытия (полутораметрового отрезка волокна).

LSZH — тип внешней оболочки кабеля из малодымного компаунда, не выделяющего галогены при тлении или нагреве (безопасна при пожаре, выделяет минимум токсичных веществ)

Технические характеристики Пигтейл волоконно-оптический MM 50/125 (OM3) FC/UPC 0,9мм LSZH 1,5м REXANT 50-5021

• Тип волокна: Многомодовое (MM), тип 50/125 мкм (категория OM3).
• Тип коннектора: FC (с резьбовым соединением).
• Тип полировки: UPC (сферическая шлифовка).
• Диаметр оболочки: 0,9 мм (в плотном буферном покрытии).
• Длина кабеля: 1,5 метра.
• Материал оболочки: LSZH — не выделяет галогенов и малодымный при горении
