Описание Пигтейл волоконно-оптический MM 50/125 (OM4) SC/UPC 0,9мм LSZH 1,5м REXANT 50-5022

Пигтейл предназначен для сварки с волокнами оптического кабеля и подключения их оконцованной части к оптическим адаптерам на лицевой панели оптического кросса. Свободный конец сваривается с волокнами кабеля, а коннектор подключается к адаптеру на лицевой панели оптического кросса.

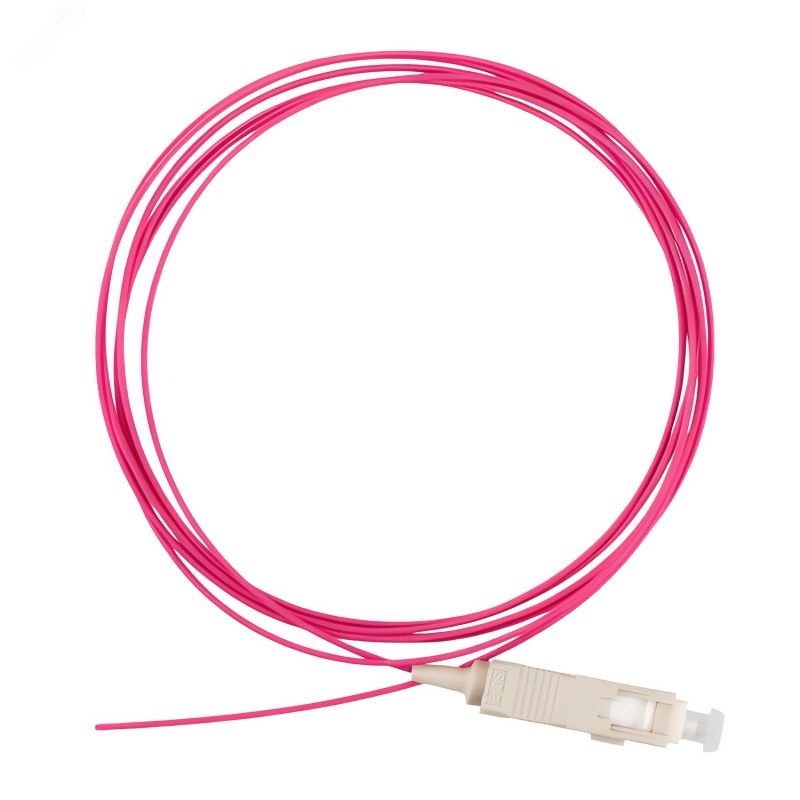

Волоконно-оптический пигтейл REXANT (арт. 50-5022) — это отрезок многомодового оптического кабеля длиной 1,5 метра, оконцованный с одной стороны коннектором SC/UPC, предназначенный для сварки с волокнами кабеля и подключения к кроссовому оборудованию

Особенности эксплуатации

• Тип волокна (OM4): Многомодовое волокно 50/125 мкм оптимизировано под лазерные источники (VCSEL) и поддерживает высокоскоростную передачу данных (10 Гбит/с и выше) на коротких и средних дистанциях в центрах обработки данных (ЦОД).
• Безопасная оболочка (LSZH): Наружная оболочка выполнена из малодымного безгалогенного компаунда (Low Smoke Zero Halogen). При нагревании или пожаре она не выделяет токсичных галогенов и создает минимум дыма, что критично для помещений с плотным размещением оборудования.
• Тип полировки (UPC): Обеспечивает качественное физическое соприкосновение торцов коннекторов и стабильные показатели обратного отражения.
• Конструкция и монтаж: Диаметр кабеля 0,9 мм и длина 1,5 метра удобны для укладки внутри оптических кроссов, при этом требуется аккуратность, чтобы не превысить минимально допустимый радиус изгиба хрупкого волокна.

Расшифровка маркировки:

MM — многомодовый тип оптического волокна, предназначенный для передачи нескольких световых мод одновременно (обычно на короткие и средние расстояния).

50/125 — геометрические размеры волокна: диаметр сердцевины составляет 50 мкм, а диаметр светоотражающей оболочки (кладинга) — 125 мкм.

(OM4) — класс (категория) многомодового волокна по стандарту ISO/IEC 11801. Оптимизирован под лазерные источники (VCSEL), поддерживает высокоскоростную передачу данных (10/40/100 Гбит/с) на увеличенные расстояния по сравнению с OM3.

SC — тип оптического коннектора (разъема) с квадратным корпусом и удобным защелкивающимся механизмом фиксации (Push-Pull).

UPC — тип сферической (ультрафизической) полировки торца наконечника коннектора. Обеспечивает качественное соприкосновение сердечников волокон и уменьшает обратное отражение (потерю на отражении).

0,9 мм — внешний диаметр плотного защитного буферного покрытия (полутораметрового отрезка волокна).

LSZH — тип внешней оболочки кабеля из малодымного компаунда, не выделяющего галогены при тлении или нагреве (безопасна при пожаре, выделяет минимум токсичных веществ).

1,5 м — общая длина пигтейла

Технические характеристики Пигтейл волоконно-оптический MM 50/125 (OM4) SC/UPC 0,9мм LSZH 1,5м REXANT 50-5022

• Тип волокна: многомодовое MM 50/125 (категория OM4)
• Тип коннектора: SC/UPC
• Диаметр оболочки: 0,9 мм
• Материал оболочки: LSZH (малодымный безгалогенный компаунд)​​​​​​​
