Описание Проксима SRM-04

Релейный расширитель Проксима SRM-04 предназначен для управления исполнительными устройствами, входящими в состав охранной сигнализации при совместном использовании с устройствами объектовыми оконечными (УОО) S632, S400, S400L, S800.

Питание расширителя  осуществляется от внешнего источника постоянного тока напряжением от  10,2 до 13,8 В. Расширитель имеет электронную защиту от переполюсовки при подключении напряжения питания.

Расширитель имеет светодиодные индикаторы состояния каждого выхода, индикатор светится при наличии напряжения на обмотке соответствующего реле.

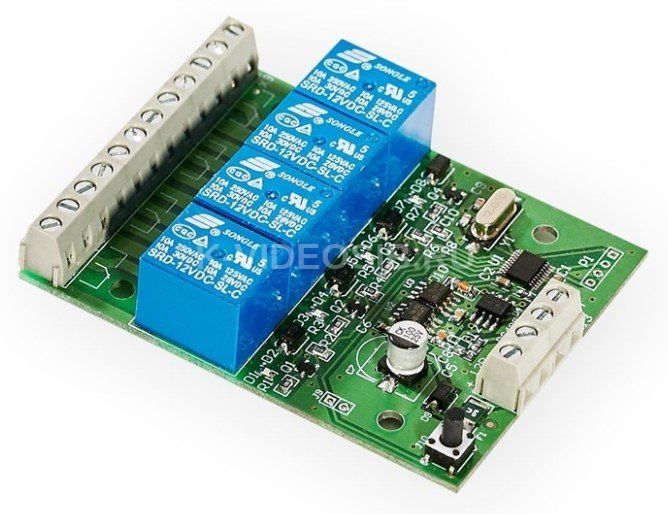

Расширитель выполнен в бескорпусном исполнении (плата) для установки в бокс монтажный с классом защиты не хуже IP20. Расширитель имеет датчик вскрытия корпуса (тампер).

Технические характеристики Проксима SRM-04

Напряжение питания, В - 10,2-13,8 В Максимальный ток потребления, А - 0,18 Тип выходов - Контакты механического реле Количество выходов / конфигурация выходов - 4 / Переключение (COM, NO, NC) Максимальное коммутируемое напряжение, DC - 30В Максимальный коммутируемый ток на каждый канал, DC - 10A Максимальная коммутируемая мощность на каждый канал, DC - 240Вт Электрическая прочность изоляции: между обмоткой и контактами - 1500В Интерфейс управления - RS-485 неизолированный Рабочий диапазон температур, град. С - -25…+55 Габаритные размеры (не более), мм - 84х64х21
