Описание Promix-AD.CI.01

Преобразователь Promix-AD.CI.01 интерфейса ISO-7811 (ABA TRACK II), используемого в считывателях банковских карт с магнитной полосой Promix-RR.MC.01, Promix-RR.MC.02, Promix-RR.MC.04 и др., в интерфейс Wiegand позволяет применять указанные считыватели в системах контроля и управления доступом, имеющих интерфейс считывателя карт Wiegand. Работа преобразвателя Promix-AD.CI.01 преобразуются данные от считывателя банковских карт с магнитной полосой (ISO-7811) и передаются по интерфейсу Wiegand. Ниже приводится принцип работы преобразователя на примере интерфейса Wiegand-26. Формат Wiegand-26 состоит из 2 битов четности и 24 битов данных, что позволяет передать 16 777 216 комбинаций или 7 цифр номера карты (9 999 999). При несоответствии карт стандарту ISO-7811 (не банковского формата), возможна некорректная обработка данных. Для использования специфических карт необходимо обратиться к производителю для разработки соответствующего преобразователя. Схема подключения замков и датчиков дверей к контроллеру

Комплект поставки:
1. Преобразователь интерфейса Promix-AD.CI.01 - 1 шт.
2. Руководство по эксплуатации - 1 шт.

Технические характеристики Promix-AD.CI.01

• Напряжение питания контроллера, В: 12±2
• Потребляемый ток, мА, не более: 10
• Входной интерфейс: ISO-7811
• Выходной интерфейс: Wiegand-26
• Габаритные размеры, мм: 160х60х30
• Масса, г, не более: 20
• Климатические условия эксплуатации:     - устойчивость к воздействию климатических факторов по ГОСТ 15150-69: УХЛ2     - температура окружающего воздуха: от 0 до +50°С     - относительная влажность воздуха (80+3)% при 35°С без конденсации влаги     - температура хранения не ниже минус 40С и не выше +55С.

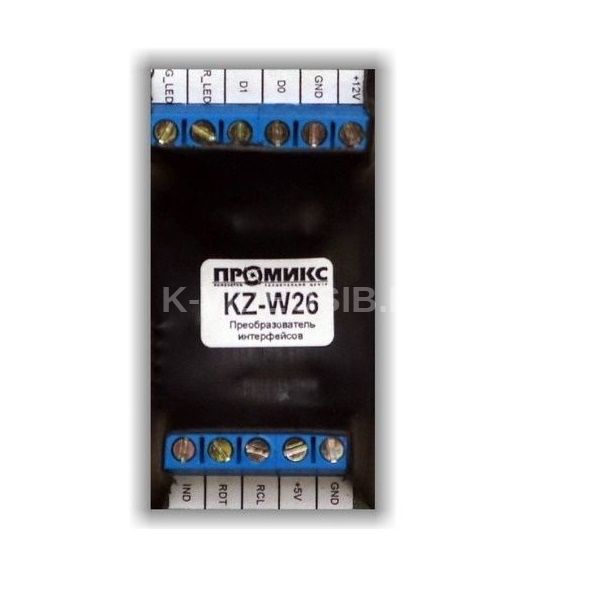

• Преобразователь интерфейсов поставляется в виде платы, помещенной в изоляцию.
