Описание Promix-SM203.10

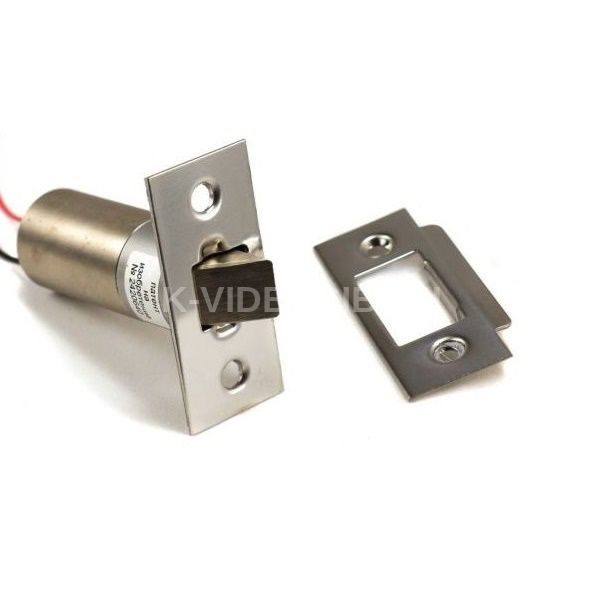

Promix-SM203.10 - врезной электромеханический замок (Шериф-3В НО 12 В). Оригинальный механизм «складывания» язычка в корпус замка при открывании двери. Устанавливается на любые двери: деревянные, алюминиевые, пластиковые, железные. Усилие удержания 300 кг. Предназначен для запирания распашных дверей, ворот и калиток, с возможностью их дистанционного открывания с помощью контроллеров систем контроля и управления доступом, аудио- и видеодомофонов, кодовых панелей. Замок выпускается двух модификаций: нормально открытый (находится в открытом состоянии при отсутствии напряжения питания и в закрытом - при подаче напряжения питания) и нормально закрытый (находится в закрытом состоянии при отсутствии напряжения питания и в открытом – при подаче напряжения питания). При использовании механизма разблокировки замка Promix-AD.KM.01 возможно ручное механическое открытие замка с помощью ключа. Замок выполнен цилиндрической формы, что значительно упрощает его установку – достаточно просверлить отверстие диаметром 24 мм и вставить в него замок. Это позволяет свести к минимуму столярные работы. Нормально открытый замок может устанавливаться снаружи помещения при условии, что в зимнее время года большую часть времени находится в закрытом состоянии (подано напряжение питания). Принцип действия замка При закрытии двери (независимо от исполнения замка и наличия напряжения питания) язычок утапливается в корпус замка, как у обычной дверной механической защелки: Особенности модели:

• Исполнение замка: Нормально закрытый (открывается подачей напряжения)
• Номинальное напряжение питания: 12В
• Наличие встроенных датчиков: без датчиков

Принцип действия замка При закрытии двери (независимо от исполнения замка и наличия напряжения питания) язычок утапливается в корпус замка, как у обычной дверной механической защелки: При подаче напряжения питания (для нормально открытого замка) или снятия напряжения питания (для нормально закрытого замка), язычок замка блокируется и не позволяет открыть дверь. При снятии напряжения питания (для нормально открытого замка) или подачи напряжения питания (для нормально закрытого замка), язычок замка разблокируется, и, при открытии двери, «складывается» в корпус замка: В комплект поставки входит запорная планка. При необходимости, вместо запорной планки можно установить механизм разблокировки замка Promix-AD.KM.01. При использовании нормально закрытых замков Promix-SM203 для помещений с людьми, установка Promix-AD.KM.01 обязательна, т.к. необходимо обеспечить возможность выхода людей в аварийной ситуации при выходе источника питания из строя (например, при пожаре). Варианты подключения замка (напряжение питания на замок может подавать выключатель, домофон, контроллер и т.п.) Разблокировка нормально закрытых замков производится подачей напряжения питания, а нормально открытых -снятием напряжения питания. Для работы замка необходим источник питания и контроллер СКУД. Для открытия замка контроллер СКУД должен подать на замок или снять (в зависимости от исполнения замка) напряжение и удерживать данное состояние до момента открытия двери. Видеообзор ШЕРИФ-3В и ШЕРИФ-3В.КЛ Комплект поставки

1. Замок - 1 шт.
2. Планка запорная - 1 шт.
3. Саморез 3,5х32 (потай.) - 2 шт.
4. Саморез 3,9х32 (потай.) - 2 шт.
5. Шаблон разметочный - 1 шт.
6. Руководство по эксплуатации - 1 шт
