Описание ProxWay PW-101-Plus EH

ProxWay PW-101-Plus EH - Proximity считыватель предназначен для использования в системах контроля и управления доступом (далее СКУД). Считыватель предназначен для использования с контроллерами СКУД, поддерживающими интерфейсы Wiegand.

Считыватель может использоваться с бесконтактными идентификаторами (картами и брелоками) двух форматов:

• Амплитудная модуляция – ASK (EM-MARINE).

• Частотная модуляция – FSK.

Конструктивно, считыватель состоит из модуля электроники и декоративной крышки, выполненной из ABS пластика. Модуль электроники залит компаундом. Считыватель снабжен двухцветным светодиодом и зуммером для световой и звуковой индикации состояний системы.

Для подключения к контроллеру СКУД, считыватель снабжен 8-ми проводным кабелем с цветовой маркировкой проводов. Для соединения считывателя с контроллером рекомендуется использовать экранированный многожильный кабель. При сечении каждого провода 0,5 мм2 максимальная длина кабеля составляет 100 метров.

Преимущества считывателя PW-101 Plus EH

• Выходной интерфейс стандарта Wiegand.

• Дистанция считывания до 10 см.

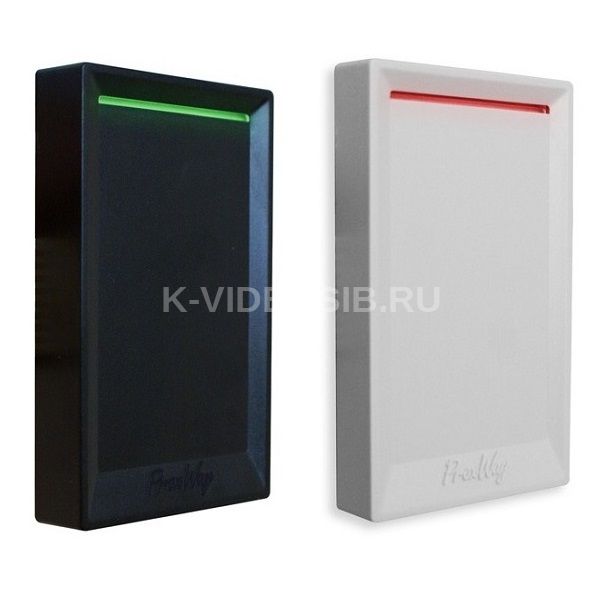

• 2 крышки корпуса в комплекте черная и серая.
• Наличие входа "Hold", предназначенный для включения режима блокировки считывателя.
• Возможность монтажа на металлические поверхности.
• Светодиодная и звуковая индикация работы считывателя.
• Климатическая устойчивость.
• Для подключения к контроллеру системы контроля доступа считыватель снабжен 8-проводным гибким кабелем с цветовой маркировкой проводов.

Технические характеристики ProxWay PW-101-Plus EH

• Напряжение питания от 8 до 18 В пост. тока

• 2 крышки корпуса в комплекте черная и серая.
• Ток потребления в режиме покоя не более 35 мА максимальный не более 50 мА
• Диапазон рабочих температур -40 до +55 °С
• Относительная влажность 95%
• Степень защиты оболочки IP–54
• Расстояние считывания кода идентификатора Стандартная карта - 125 мм
• Карта для прямой печати - 100 мм
• Брелоки - 65 мм
• Максимальная длина линии от считывателя до контроллера 150 м
• Масса не более 100 г
• Габаритные размеры 94х55х15 мм.
