Описание R3-Рубеж-ПДУ

R3-Рубеж-ПДУ

Арт.: RBZ-319534

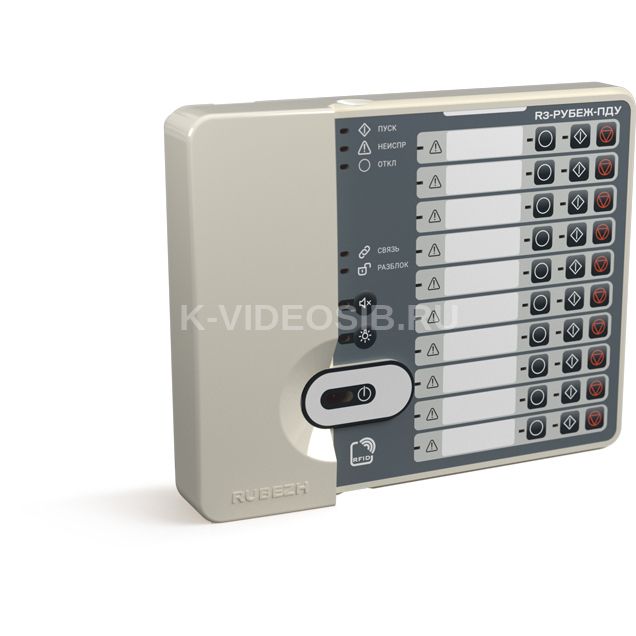

Пульт дистанционного управления R3-Рубеж-ПДУ предназначен для дистанционного управления одним или группой исполнительных устройств, подключенных в АЛС одного или нескольких приемно-контрольных приборов R3-Рубеж-2ОП.

Пульт дистанционного управления позволяет управлять следующими исполнительными устройствами:

• модулями дымоудаления МДУ-1-R3, МДУ-1С-R3;
• релейными модулями РМ-1-R3, РМ-4-R3, РМ-1С-R3 РМ-К-R3;
• модулями речевого оповещения МРО-2М-R3;
• технологической адресной меткой АМ-Т в качестве блокиратора запуска группы.

Основные функции пульта дистанционного управления:

• удаленное включение и выключение исполнительных устройств системы;
• управление одним или группой исполнительных устройств;
• светодиодная индикация состояния приписанных к направлениям устройств;
• звуковая сигнализация неисправностей исполнительных устройств.

Рубеж-ПДУ управляет исполнительными устройствами по десяти направлениям. В каждое направление могут быть приписаны не более 100 исполнительных устройств.

Пульт дистанционного управления имеет на передней панели десять групп кнопок (ПУСК, СТОП, БЛК) по нажатию которых происходит запуск, остановка или блокировка запуска исполнительных устройств в соответствующем направлении. Каждому направлению исполнительных устройств соответствует своя группа кнопок.

Одно исполнительное устройство может быть приписано сразу к нескольким направлениям. В этом случае устройство становится групповым. Включается с любого направления, к которому оно относится, выключается только в случае, если выключены все направления, к которым оно приписано. Допускается не более 100 групповых исполнительных устройств.

В системе имеется возможность создания дублей направлений управления исполнительными устройствами, т.е. одним направлением можно управлять с разных ПДУ. Нельзя сделать дубль направления в пределах одного ПДУ, дубли направлений возможны только на разных ПДУ, находящихся в одном интерфейсе R3-Link. Управление и индикация дублей являются прозрачными - направление-дубль управляется с любого ПДУ, к которому оно приписано, индикация состояния направления-дубля синхронизируется между ПДУ.

R3-Рубеж-ПДУ имеет функции блокировки управления исполнительными устройствами каждого направления. Это реализуется нажатием кнопки БЛК соответствующего направления или срабатыванием технологической адресной метки АМ-Т, приписанной к данному направлению. Кнопка БЛК не отменяет блокировку по сработке АМ-Т и наоборот. Функции блокировки относятся к возможностям управления устройствами только с ПДУ и не влияют на включение/выключение устройств с ППКП.

Каждое направление имеет несколько состояний:

• Норма выключено – дежурное положение группы исполнительных устройств (ИУ). Отсутствуют неисправности у каждого ИУ из данной группы. ИУ готовы к управлению. При включении ПДУ все направления находятся в данном состоянии.
• Норма включено – рабочее положение группы ИУ. В данное состояние переходит группа ИУ после нажатия на соответствующую кнопку управления ПДУ.
• Неисправность при включении – в данное состояние переходит группа ИУ, если при выполнении команды на включение и до ее завершения произошла какая-либо неисправность с одним или несколькими ИУ, входящими в группу (потеря связи с ИУ, обрыв или КЗ выхода устройства, и т.д.).
• Неисправность при выключении – в данное состояние переходит группа ИУ при неисправности любого входящего в эту группу ИУ и находящегося в этот момент в состоянии «норма выключено».
• Блокировка включения – в данное состояние группа ИУ переходит при нажатии кнопки БЛК соответствующего направления или при сработке технологической метки АМ-Т в этом направлении.

R3-Рубеж-ПДУ имеет функцию ограничения доступа к органам управления – в переднюю панель пульта встроен считыватель карт. Блокировка/разблокировка кнопок управления производится с использованием бесконтактных карт доступа типа Em-Marine. При отсутствии прописанных карт блокировки клавиатура всегда разблокирована.



Схема внешних подключений пульта дистанционного управления R3-Рубеж-ПДУ

Технические характеристики R3-Рубеж-ПДУ

Параметр Значение

Напряжение питания, В	от 10,2 до 14,4 или от 20,4 до 28,8
Ток потребления при питании 12 В, мА, не более	170
Ток потребления при питании 24 В, мА, не более	90
Интерфейсы для обмена информацией	USB; R3-Link
Длина интерфейса R3-Link при объединении устройств в сеть, км, не более	10
Длина линии между соседними устройствами интерфейса R3-Link, км, не более	1
Количество направлений исполнительных устройств	10
Степень защиты оболочки	IР20
Масса, кг, не более	1
Ширина, мм, не более	200
Высота, мм, не более	160
Глубина, мм, не более	50
Средний срок службы, лет	10
Диапазон рабочих температур, °С	от 0 до +55
