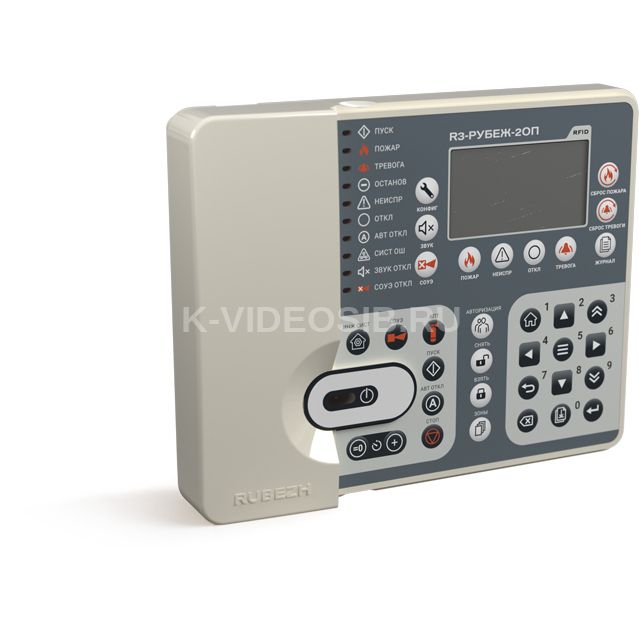

Описание R3-Рубеж-2ОП

Прибор приемно-контрольный и управления охранно-пожарный R3-Рубеж-2ОП предназначен для применения в адресных системах охранной и пожарной сигнализации, пожаротушения, дымоудаления, оповещения, а также контроля доступа. На адресных приборах R3-Рубеж-2ОП можно построить распределенную адресную систему ОПС, ОС или СКУД с объединением в один кольцевой интерфейс R3-Link до 60 приемно-контрольных приборов, блоков индикации, пультов управления, модулей сопряжения и т.п.

Основные функции прибора R3-Рубеж-2ОП:

• прием сигналов от адресных устройств по адресной линии связи;
• включение выносных приборов сигнализации при возникновении тревоги и пожара;
• управление системами пожаротушения и дымоудаления, речевого оповещения на охраняемом объекте;
• управление системой контроля и управления доступом;
• автоматический контроль целостности АЛС и исправности адресных устройств;
• управление исполнительными устройствами и сценариями других приборов R3-Рубеж-2ОП, находящихся в одном интерфейсе R-Link;
• символьная индикация принимаемых сигналов;
• светозвуковая индикация сигнализация режимов работы;
• обмен данными по интерфейсу USB с компьютером.

Прибор контролирует адресные устройства по 2-м адресным линиям связи (АЛС) и позволяет работать с радиальными, кольцевыми, древовидными АЛС.

Общая длина каждой АЛС – не более 3000 м. Имеется контроль АЛС на КЗ, обрыв, перегрузку, контроль исправности устройств в АЛС.

В приборе имеется возможность создания до 500 охранных или пожарных зон.

Постановка/снятие с охраны с помощью Proximity карт стандарта Em-Marin.

Автоматическое включение светозвукового и речевого оповещений при различных событиях в системе.

Регистрирование всех происходящих в приборе событий, отображение состояния охранных и пожарных зон на экране прибора ("пожар", "тревога", "неисправность").

События с одного прибора R3-Рубеж-2ОП на другие аналогичные приборы R3-Рубеж-2ОП по интерфейсу R-Link не передаются и не отображаются на их экранах.

Разграничение полномочий по взятию/снятию с охраны с помощью задания уровня доступа.

Прибор R3-Рубеж-2ОП имеет 2 ввода питания 12 В или 24 В. В приборе имеется энергонезависимая память для хранения базы данных адресных устройств и ведения журнала событий.

Для привязки событий ко времени имеются часы реального времени с независимым питанием от литиевой батарейки. Прибор ведет журналы на 10240 пожарных и 500 охранных событий, в которых фиксируется информация о типе события, его дате, времени, адресе шлейфа и устройства. Все события фиксируются в энергонезависимой памяти и могут быть прочитаны с помощью клавиатуры и дисплея, расположенных на лицевой стороне прибора. Запись осуществляется в кольцевой буфер.

Прибор имеет возможность организации системы контроля и управления доступом на 15000 пользователей на систему. Наличие в системе адресных охранных извещателей позволяет организовать охранную сигнализацию с определением зоны нарушения с точностью до помещения и адреса извещателя.

Конфигурация приборов в процессе инсталляции и конфигурация работы системы пожарной сигнализации выполняется с персонального компьютера с помощью ПО «FireSec3 Администратор».

После конфигурирования прибор R3-Рубеж-2ОП управляет системой автономно без участия ПК. Для более наглядного представления информации об охраняемом объекте и осуществления мониторинга всей системы может применяться компьютер с установленным ПО «FireSec3 Оперативная задача», которое приобретается отдельно. Прибор работает в соответствии с базой адресных устройств, записанных в него с помощью ПО «FireSec3 Администратор».

Подключение одного прибора к компьютеру можно производить при помощи преобразователя интерфейсов R3-МС либо USB-кабеля. Подключение к компьютеру системы, состоящей из нескольких приборов, осуществляется через модули сопряжения R3-МС или R3-МС-Е.

Для организации распределенной системы пожарной сигнализации и системы пожаротушения применяются схемы с объединением в один интерфейс R3-Link до 60 адресных приемно-контрольных приборов и выводом информации на компьютер.

Прибор R3-Рубеж-2ОП имеет 10 светодиодных индикаторов:

• ПУСК – индикатор включения устройств или сценариев.
• ПОЖАР – индикатор состояния «Внимание» и «Пожар» в зонах.
• ТРЕВОГА – индикатор состояния «Тревога» в охранной зоне.
• ОСТАНОВ – индикатор остановки или приостановки отсчета задержки пуска «Насосной станции», МПТ-1R3 или сценариев, имеющих тип «Пожаротушения», «СОУЭ» или «Инженерные системы».
• НЕИСПРАВНОСТЬ - индикатор неисправности, зафиксированной прибором на любом из его компонентов (зон, устройств, сценариев).
• ОТКЛЮЧЕНИЕ – индикатор отключенных устройств.
• АВТ.ОТКЛ. – индикатор состояния отключенной автоматики на МПТ-1-R3 или «Насосной станции» или блокировки сценария, имеющего тип «Пожаротушения», «СОУЭ» или «Инженерные системы».
• НЕИСПРАВНОСТЬ СИСТЕМНАЯ – индикатор системной неисправности в приборе.
• ЗВУК ОТКЛ. – индикатор отключения звука в приборе.
• СОУЭ ОТКЛ. – Индикатор выключения устройств СОУЭ в системе.

В приборе R3-Рубеж-2ОП предусмотрено одно перекидное реле типа «сухой контакт», 2 реле с нормально-разомкнутыми контактами и 2 выхода с контролем цепи на КЗ и обрыв, выдающих напряжение, равное напряжению питания прибора.

Все реле имеют возможность программирования начального состояния и тактики работы реле при включении.:

• «Начальное состояние» – состояние реле в режиме «Норма»: либо «нормально-замкнутые», либо «нормально-разомкнутые».
• «Контроль» – возможность назначить тип контроля линии подключенной нагрузки (нет, только на короткое замыкание, только на обрыв, на короткое замыкание и обрыв).
• «Контроль нагрузки» – настройка контроля выхода (тестовое включение выхода, калибровка).

Реле и выходы настраиваются на включение по одному или нескольким событиям, происходящим в системе. Настройка включения реле и выходов производится при конфигурировании системы с использованием сценариев управления.

Схема внешних подключений прибора R3-Рубеж-2ОП

Схема построения интерфейса R3-Link

Технические характеристики R3-Рубеж-2ОП

• Напряжение питания, В: от 10,2 до 14,4 или от 20,4 до 28,8
• Собственный ток потребления при питании 12 В, А, не более: 0,5
• Собственный ток потребления при питании 24 В, А, не более: 0,25
• Ток потребления прибора при подключении 500 адресных устройств при напряжении 12 В, А, не более: 1,2
• Ток потребления прибора при подключении 500 адресных устройств при напряжении 24 В, А, не более: 0,6
• Интерфейсы для обмена информацией: USB; R3-Link; АЛС
• Длина интерфейса R3-Link при объединении устройств в сеть, км, не более: 10
• Длина линии между соседними устройствами интерфейса R3-Link, км, не более: 1
• Количество АЛС, подключаемых к прибору: 2
• Длина АЛС, м, не более: 3000
• Максимальное количество адресных устройств, подключаемых к одной АЛС: 250
• Выходные характеристики встроенного реле 1: коммутация напряжения постоянного тока, В: 30
• Выходные характеристики встроенного реле 1: коммутация напряжения переменного тока, В: 250
• Выходные характеристики встроенного реле 1: максимальный коммутируемый ток, А: 3
• Выходные характеристики встроенных реле 2 и 3: коммутация напряжения постоянного или переменного тока, В: 125
• Выходные характеристики встроенных реле 2 и 3: максимальный коммутируемый ток, А: 3
• Выходные характеристики встроенных выходов 4 и 5: выходное напряжение постоянного тока: U вых. = U пит. - 1
• Выходные характеристики встроенных выходов 4 и 5: максимальный ток нагрузки выхода, мА: 300
• Степень защиты оболочки: IP30
• Масса, кг, не более: 1
• Ширина, мм, не более: 200
• Высота, мм, не более: 160
• Глубина, мм, не более: 50
• Средний срок службы, лет: 10
• Диапазон рабочих температур, °С: от 0 до +55
