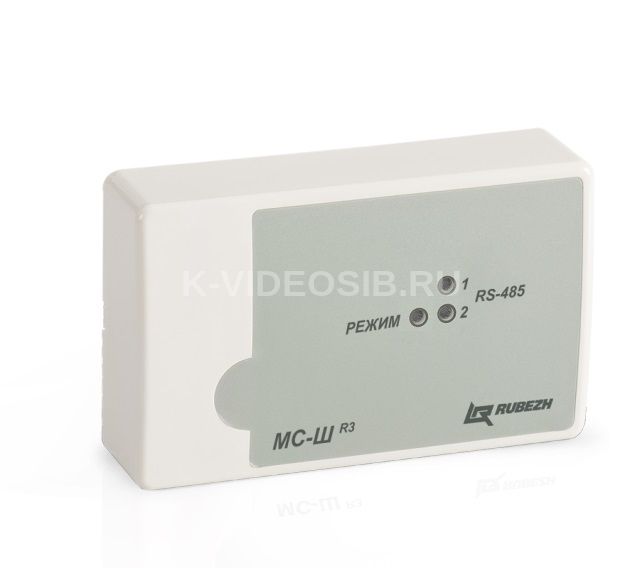

Описание Рубеж МС-Ш(прот. R3)

МС-Ш предназначен для обмена данными по интерфейсам RS-485 и обеспечивает межсегментный обмен командами по управлению сценариями работы приборов протокола R3. Работа МС-Ш состоит в том, что с его помощью приборы первого сегмента могут запускать сценарии второго сегмента, равно как и приборы второго сегмента – запускать сценарии первого. Достигается это за счет того, что шлюз в своей памяти содержит нумерованные списки сценариев, с помощью которых приборы первого сегмента могут управлять сценариями второго сегмента, и наоборот, приборы второго сегмента могут управлять сценариями первого сегмента. Шлюз осуществляя взаимно перекрестные связи между приборами двух сегментов по запуску сценариев, выполняет роль локального маршрутизатора до 1000 двунаправленных межсегментных связей.

Пример подключения шлюзов между сегментами RS-485

Светодиодный индикатор РЕЖИМ:

• светится непрерывно – шлюз в сервисном режиме;
• мигает с периодом 2 с – шлюз в дежурном режиме.

Светодиодные индикаторы RS-485 (1) и RS-485 (2):

• светятся непрерывно – есть связь со всеми приборами, входящими в конфигурацию МСШ;
• мигают с периодом 1 с – связь с частью приборов потеряна;
• погашены – связь отсутствует

Количество выходов для подключения:

• интерфейса RS-485 с гальванической развязкой – 2;
• USB – 1.

Схема подключения МС-Ш

Комплектность

1. Шлюз МС-Ш - 1 шт.
2. Паспорт - 1 экз

Технические характеристики Рубеж МС-Ш(прот. R3)

• Питание: от 10 до 14 В
• Ток потребления при питании 12 В: не более 120 мА
• Количество приборов в интерфейсе RS-485: не более 60
• Количество сценариев, запускаемых через шлюз из одного сегмента в другой и обратно, в каждом направлении: от 1 до 1000
• Длина кабеля интерфейса RS-485: не более 1000 м
• Длина кабеля интерфейса USB: не более 2 м
• Габаритные размеры модуля: 125×84×37 мм
• Масса: не более 200 г
• Рабочий диапазон температур: от 0 до плюс 40 0С
• Средний срок службы: не менее 10 лет
