Описание REM KTS 011-2

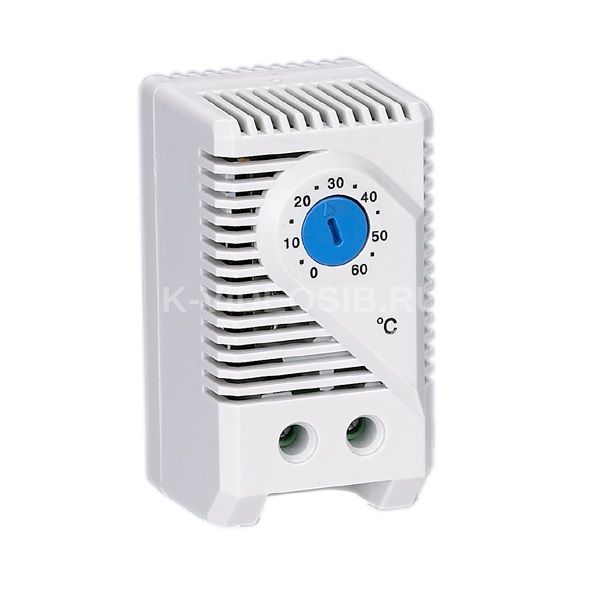

Терморегулятор (термостат) для вентилятора REM KTS 011-2, предназначен для включения вентилятора в диапазоне температур от 0 до +60°C. Разность температур переключения 7 K, погрешность ± 4 К. Имеет компактный пластиковый корпус IP20, серого цвета (В.Ш.Г.) 60 x 33 x 43 мм. Устанавливается на DIN-рейку 35 мм. Подсоединяется двухполюсным зажимом, предусмотрено использование жестких проводов до 2,5 мм либо многопроволочных с наконечни-ком 1,5 мм. Максимальный момент затяжки зажима 0,5 Нм. Максимальная коммутационная способность AC 250В, 10(2)A; AC 120В, 15(2)A; DC 30 Вт.

Термостат Rem KTS 011 с нормально-разомкнутым контактом (NO) используется для управления вентиляторами охлаждения. При нарастании температуры и достижении заданного значения происходит замыкание контакта. Размыкание контакта происходит при последующем понижении температуры ниже заданного значения на величину гистерезиса. Например, при заданной температуре срабатывания +30С, сработавший термостат разомкнется при температуре +27°С...+19°С.

Температура эксплуатации и хранения от -45 до +80 °C. Нормальной-открытый контакт (NO). Срок службы 100 000 циклов. Вес 40 гр., поставляется в индивидуальной упаковке.

Схема подключения

Варианты подключения

Технические характеристики REM KTS 011-2

• Модель: KTS 011-2
• Код номенклатуры производителя: 701178
• Гистерезис: 7К (±4К погрешность)
• Чувствительный элемент: Термочувствительная биметаллическая пластина
• Тип контакта: Мгновенного действия
• Длинна подключаемого провода: < 10 м (подключаемого провода)
• Гарантийный срок службы: > 50 000 циклов
• Максимальная переключающая способность: 250VAC, 10(2)A; 120VAC, 15(2)A
• Подключение: 2-х точечное подключение, усилие затяжки 0,5Нм, жесткий провод, 2,5 мм², многожильный провод с наконечником 1,5 мм²
• Корпус: Пластик соответствует Ul94 V-0, светло-серый
• Монтаж: На 35 мм DIN-рейку по EN60715
• Вес: 40 грамм
• Работа/хранение, температура -20°С...+80°С
• Уровень защиты IP20
• Высота, мм: 60
• Ширина, мм: 33
• Глубина, мм: 43
• Вес изделия, кг: 0.04
