Описание ROXTON IP-A6713

ROXTON IP-A6713 – Преобразователь сигналов используется в системе оповещения нового поколения ROXTON IP и служит для конвертации интерфейсов.

Конвертер принимает по интерфейсу RS-422 аварийное аудиосообщение от блока Т-6223А, оцифровывает его и передает без искажений и помех в ЛВС стандарта Ethernet по TCP/IP. Конфигурация и настройка ROXTON IP-A6713 осуществляется 2 способами: посредством подключенного к СОМ-порту ПК или удаленно через сетевой порт Fast Ethernet.

Блок функционирует только совместно с программой Т-6700R. Все системные события архивируются на сервере. Для подключения IP-A6713 к локальной сети и обмена данными по протоколам UDP, TCP/IP, IGMP со скоростью до 100 Мбит/с используется стандартный разъем RJ45.

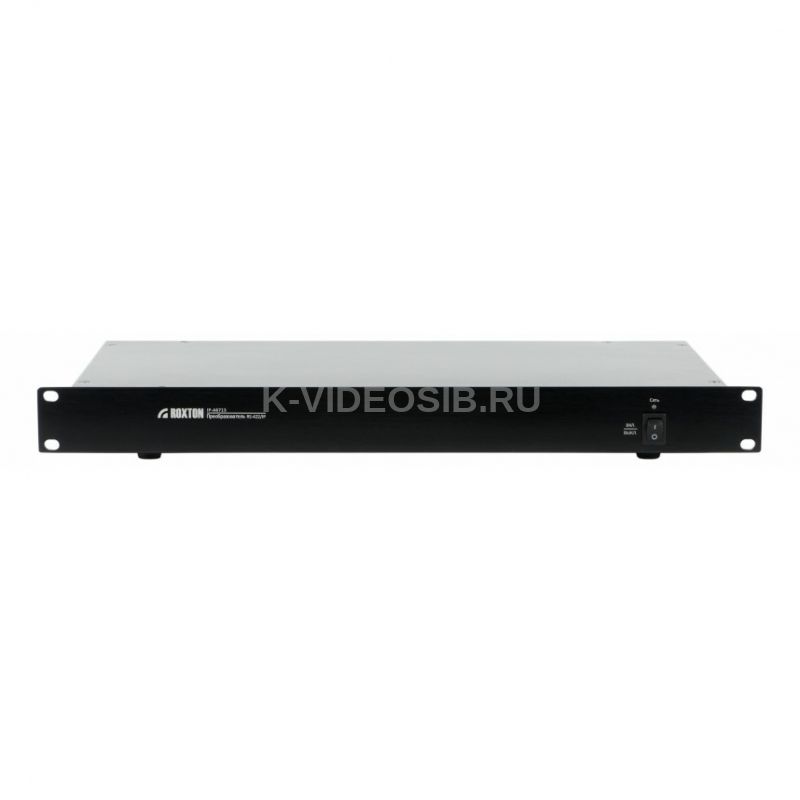

Преобразователь сигналов ROXTON IP-A6713 конструктивно выполнен в форме компактного функционального блока с возможностью установки в стандартный коммуникационный шкаф 19''; занимаемая высота - 1U. Питание от сети 220 вольт с низким энергопотреблением и умеренным выделением тепла.

Технические характеристики ROXTON IP-A6713

Общие характеристики
• Тип устройства Аварийный интерфейс
• Интерфейсы подключения к системе Ethernet (TCP/IP), RS-422
  Аудиовыходы
• Предварительный усилитель линейный 2 х RCA
  Питание
• Тип блока питания Импульсный
• Напряжение питания AC 230 В, 50 Гц
• Тип исполнения блока питания Внутренний
  Конструкция
• Цвет Чёрный
• Материал корпуса Алюминий, Сталь
• Система охлаждения Пассивная
• Высота в юнитах 1U
• Габариты ширина 485 мм, высота 50 мм, глубина 215 мм
• Масса (нетто) 2.7 кг
