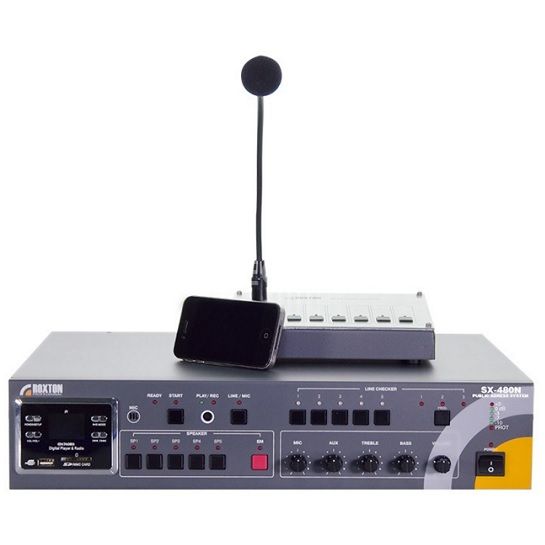

Описание ROXTON SX-480N

ROXTON SX-480N - комбинированная система оповещения представляет собой, совмещающий в себе функции 5-ти зонного музыкального трансляционного усилителя, блока цифровых сообщений, блока автоматического контроля линий. Данный блок представляет собой законченную полнофункциональную систему оповещения (СОУЭ 3 типа). К блоку SX-480N может быть подключено до 4-х микрофонных консолей ROXTON SX-R31, каждая из которых работает по своему приоритету.

Приоритетность означает, что консоль с более высоким приоритетом может прерывать (блокировать) работу консоли с низким приоритетом. Микрофонные консоли, подключаются к процессору по витой паре и работают по протоколу RS-485. При помощи микрофонной консоли, можно управлять 5 зонами, а именно: включать нужную зону или группу зон и транслировать в нее сообщение при помощи микрофона. Для каждой консоли при помощи DIP-переключателей на задней панели, устанавливается свой адрес, соответствующий приоритету консоли. В прибор SX-480N интегрирован музыкальный модуль, снабженный FM-тюнером и аудио декодером, поддерживающим форматы mp3, wma.

Модуль оснащен дополнительными разъемами для установки USB/SD/MIMC-карт. Выбор и управление музыкальными источниками, осуществляется как с самого прибора, так и при помощи пульта дистанционного управления. SX-480N позволяет при помощи устройств, поддерживающих SIP-протокол (смартфон, планшет и т.п.) осуществлять трансляцию голосового сообщения по сети Ethernet, а также музыкальную трансляцию в стандарте "Интернет-радио". Питание усилителя осуществляется от переменного напряжения 220 В.

Технические характеристики ROXTON SX-480N

УСИЛИТЕЛЬ МОЩНОСТИ
• Встроенный селектор 5 зон (до 480 Вт)
• Выходная мощность усилителя 480 Вт
• Выходной сигнал (напряжение/сопротивление) 100 В,70 В, 4 Ом
• Частотный диапазон 100Гц - 16кГц
• Сигнал/Шум 105дБ
• Уровень на микрофонном входе MIC 5мВ/470ом
• Уровень сигнала на линейном входе LINE INPUT 5В/10кОм
• Уровень сигнала на линейном входе AUX (регулируется) 500мВ
• Уровень сигнала на линейном выходе LINK 0дБ (0.75В) БЛОК ЦИФРОВЫХ СООБЩЕНИЙ
• Длительность сообщения 60с
• Частота дискретизации сообщения 8кГц
• Время хранения сообщения при отключенном напряжении питания 7 лет
• Управляющие сигналы Сухой контакт, импульс, +24В
• Коэффициент гармоник 1%
• Уровень сигнала на линейном входе AUX 500мВ/10кОм
• Частотный диапазон 300Гц-3,4кГц БЛОК АВТОМАТИЧЕСКОГО КОНТРОЛЯ
• Количество контролируемых линий 5
• Параметры реле 100-250В/5А
• Напряжение контролируемой линии Не более 100В
• Максимальный контролируемый импеданс линии 1600 (Ом)
• Минимальный контролируемый импеданс линии 20 (Ом)
• Длительность сигнала опроса 2 С
• Величина отклонения для регистрации неисправности линии 10% IP ФУНКЦИИ
• Встроенный IP-модуль есть
• Физический интерфейс 10BASE-T/100BASE-T
• Поддерживаемые протоколы TCP, UDP, ARP, ICMP, IGMP, HTTP, SIP(RFC-2543), RTP/RCTP, lcecast2/SHOUTcast
• Поддерживаемые аудиокодеки G7IIA, G7IIu, MPEG layer-3
• Представление данных 16 бит / 96 кГц
• Характеристики LPF (-3 дБ) 48 кГц
• Звуковой диапазон 20 Гц ... 20 кГц
• Управление WEB-интерфейс / DTFM (RFC-2833) ОБЩИЕ ХАРАКТЕРИСТИКИ
• Напряжение питания 220 (+10% -15%) В АС, 50 Гц
• Потребляемая мощность 600 Вт
• Температура функционирования +10’C +35’C
• Относительная влажность Не более 90%
• Габаритные размеры 435 x 88 x 360 мм
• Вес 15 кг
• Другие наименования модели Roxton SX-480N
