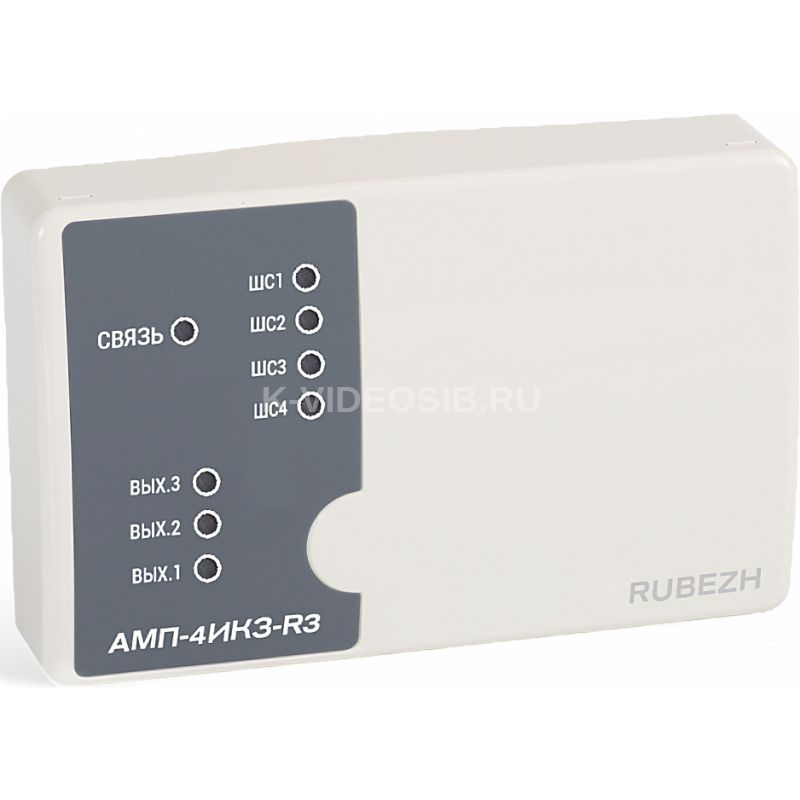

АМП-4-ИКЗ-R3

Арт.: RBZ-477942

Метка адресная АМП-4ИКЗ-R3 обеспечивает:

• размыкания АЛС при КЗ и ее восстановления при устранении КЗ;
• подключение неадресных охранных, тепловых, дымовых, ручных или линейных пожарных извещателей;
• защитный сброс шлейфа для исключения ложных сработок;
• контроль исправности шлейфов сигнализации и выходных линий управления ИУ на обрыв и короткое замыкание;
• управление устройствами оповещения - световыми табло и звуковыми оповещателями;
• удаленного управления размыканием/восстановлением АЛС по команде от прибора или при помощи программного обеспечения FireSec;

• различные режимы работы питающих выходов;
• снятие/постановка охранных зон с помощью считывателя Proximity-карт, работающим в формате Wiegand, или по командам с прибора «Рубеж-2ОП» прот. R3;
• управление внешними устройствами, например электромагнитным замком, с помощью перекидного реле «сухой контакт» по командам с прибора «Рубеж-2ОП» прот. R3.

 В системе адресная метка представляет собой восемь отдельных логических устройства с соответствующим количеством занимаемых адресов:

• 4 шлейфа сигнализации;
• 2 выхода с контролем целостности цепи;
• 1 выход типа «сухой контакт»;
• 1 интерфейс Wiegand.

Адресная метка АМП-4ИКЗ-R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки, установленной на основании изделия.

Типы шлейфов контроля тепловых и дымовых пожарных извещателей, охранных извещателей:

Пожарный тип 1 - дымовой тип шлейфа с контролем короткого замыкания и обрыва для подключения точечных дымовых извещателей, ручных извещателей, линейных извещателей. Адресная метка переходит в состояние «Пожар 1» при сработке одного извещателя в шлейфе (при включенной функции защитного сброса - при повторной сработке одного извещателя после защитного сброса). Адресная метка переходит в состояние «Пожар 2» только при срабатывании двух дымовых извещателей или одного ручного извещателя.

Пожарный тип 3 - тепловой тип шлейфа с контролем короткого замыкания и обрыва для подключения точечных тепловых извещателей. Адресная метка переходит в состояние «Пожар 1» после срабатывания одного теплового извещателя, в состояние «Пожар 2» только при сработке двух тепловых извещателей.

Охранный тип 6 - охранный тип шлейфа для подключения охранных извещателей с выходом типа «сухой контакт», НЗ или НР. Адресная метка переходит в состояние «Тревога» при сработке любого одного извещателя, либо при обрыве или КЗ шлейфа, если шлейф находится на охране, либо вскрытии корпуса.

Технологический - технологический тип шлейфа для подключения устройств с выходом типа «сухой контакт», предназначенный для выдачи информационных (не тревожных) событий, таких как открытие двери, сработка инженерного оборудование и т.п. Адресная метка переходит в состояние «Сработка 1 датчика», «Сработка 2 датчика» или «Сработка двух датчиков» при сработке соответствующего количества контактов на шлейфе.

Схема подключения АМП-4-ИКЗ-R3.jpg

Технические характеристики Рубеж АМП-4-ИКЗ-R3

Параметр Значение

Напряжение питания, В	от 10,2 до 14 или от 20 до 28
Ток потребления от АЛС, мА, не более	0.72
Количество ШС (контролируемых шлейфов с извещателями)	4
Ток, коммутируемый электронными ключами, А, не более	0.3
Длина проводов линии связи модуля с кодонаборным устройством и/или считывателем, м, не более	50
Максимальный ток потребления от источника питания 12 В (без учёта выходов), мА	275
Максимальный ток потребления от источника питания 24 В (без учёта выходов), мА	145
Ток, коммутируемый контактами реле типа «сухой контакт» при напряжении до 30 В, А, не более	3
Ток, коммутируемый контактами реле типа «сухой контакт» при напряжении до 250 В, А, не более	3
Максимальное количество подключенных к каждому ШС извещателей	30
Степень защиты оболочки	IP30
Масса, г, не более	250
Ширина, мм, не более	170
Высота, мм, не более	108
Глубина, мм, не более	42
Средний срок службы, лет	10
Диапазон рабочих температур, °С	от -35 до + 55
