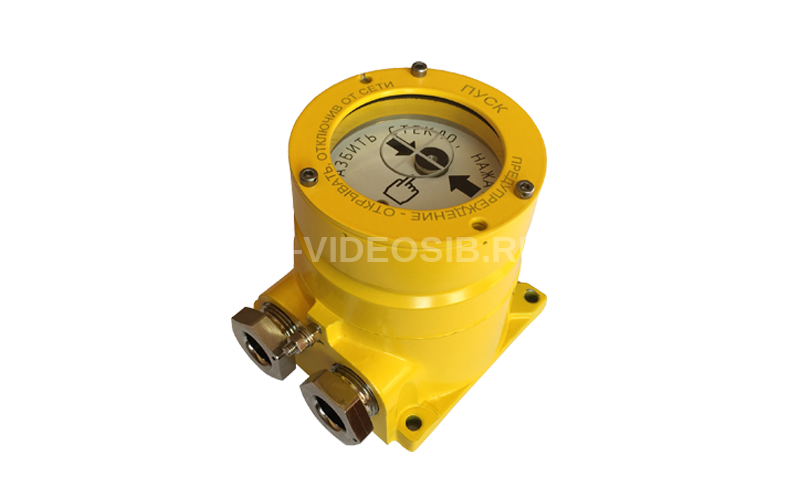

Описание Рубеж ЕхУДП-1-R3-Н-MG1/2-О ПУСК ДЫМОУДАЛЕНИЯ Устройство дистанционного пуска взрывозащищенное адресное

Рубеж ЕхУДП-1-R3-Н-MG1/2-О ПУСК ДЫМОУДАЛЕНИЯ - Устройство дистанционного пуска взрывозащищённое предназначено для подачи из взрывоопасных зон сигнала ручного включения исполнительных устройств в системах охранно-пожарной сигнализации и противопожарной защиты. Работает в составе адресной системы под управлением приемно-контрольного прибора Рубеж, обеспечивающим в АЛС обмен в протоколе R3.

ЕхУДП-1-R3 выполняет следующие функции: передачу сигнала «Сработка УДП» в приемно-контрольный прибор при нажатии кнопки; индикацию режима работы УДП; тестирование работоспособности с помощью магнита. Устройство дистанционного пуска ЕхУДП-1-R3 выпускается класса В. Ручное включение ЕхУДП-1-R3 в режим передачи тревожного извещения проводится двумя действиями – разбитием стекла с энергией более 0,29 Дж и далее нажатием кнопки.

Устройства дистанционного пуска могут быть применены во взрывоопасных зонах и помещениях 1 и 2 классов. В системе каждое устройство дистанционного пуска занимает 1 адрес. Вид взрывозащиты «взрывонепроницаемая оболочка d», маркировка взрывозащиты по ГОСТ 31610.0-2014 –　1Ех db IIС Т6 Gb.

Стандартные цвета корпуса УДП – желтый или оранжевый. По заказу цвет может быть изменен - зеленый, синий или чёрный. Цвет светодиода, индицирующего состояние УДП – зелёный. На передней панели располагается надпись «ПУСК» или другая надпись по заявке потребителя.

Питание и информационный обмен УДП осуществляются по двухпроводной АЛС.

Исполнение:

Материал корпуса: коррозионностойкая сталь 12Х18Н10Т

Тип штуцера кабельного ввода: Под прокладку кабеля диаметром от 6 до 14 мм в металлорукаве с внутренним диаметром от 14 до 16 мм, присоединительная муфта не требуется

Цвет корпуса: оранжевый

Технические характеристики Рубеж ЕхУДП-1-R3-Н-MG1/2-О ПУСК ДЫМОУДАЛЕНИЯ Устройство дистанционного пуска взрывозащищенное адресное

Питание    от АЛС Ток потребления от АЛС, мА, не более    0.35 Маркировка взрывозащиты    1Ex db IIC T6 Gb Масса (исп. А), кг, не более    2 Масса (исп. Н), кг, не более    3.2 Ток потребления от АЛС (ИЗ), мА, не более    0,6 Степень защиты оболочки    IP67 Ширина, мм, не более    115 Высота, мм, не более    160 Глубина, мм, не более    123 Гарантийный срок эксплуатации, мес, не более    36 Средний срок службы, лет    10 Диапазон рабочих температур, °С    от -60 до +70 Материал корпуса: алюминиевый сплав Цвет корпуса: оранжевый
