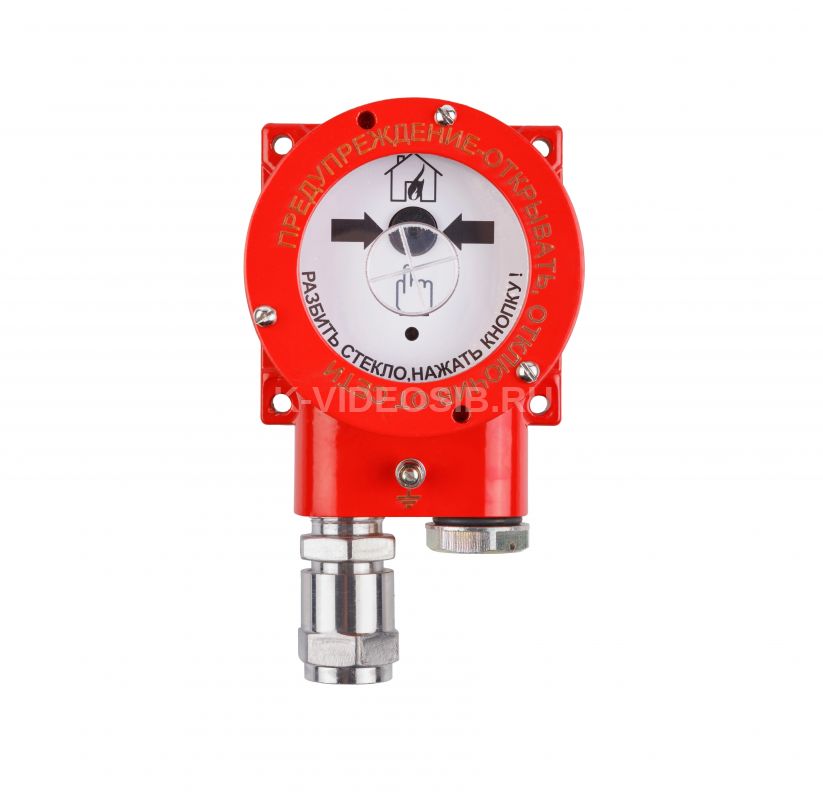

Описание Рубеж ExИП 535-1В-R3-Н-БСЗ Извещатель пожарный ручной взрывозащищённый адресный

Рубеж ExИП 535-1В-R3-Н-БСЗ - извещатель пожарный ручной взрывозащищённый предназначен для ручного включения сигнала «Пожар» из взрывоопасных зон в системах охранно-пожарной сигнализации и противопожарной защиты, работающих под управлением приемно-контрольного прибора «R3-Рубеж-2ОП» или прибора «Рубеж-2ОП» прот. R3.

Извещатель выполняет следующие функции:

• передачу сигнала «Пожар» в приемно-контрольный прибор путем нажатия кнопки / вытягивания кольца на извещателе;
• индикацию режима работы извещателя;
• тестирование работоспособности с помощью магнита.

Извещатели ЕхИП535-1В-R3 выпускаются в двух вариантах – класса А и класса В. В системе каждый извещатель занимает 1 адрес.

Включение извещателей класса А в режим передачи тревожного извещения проводится путем вытягивания кольца с усилием не менее 25 Н.

Включение извещателей класса В в режим передачи тревожного извещения проводится двумя действиями – разбитием стекла с энергией более 0,29 Дж и далее нажатием кнопки.

Извещатели могут быть применены во взрывоопасных зонах и помещениях 1 и 2 классов. Вид взрывозащиты «взрывонепроницаемая оболочка d», маркировка взрывозащиты по ГОСТ 31610.0-2014 –　1Ех db IIС Т6 Gb.

Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС.

Исполнение:

Материал корпуса: коррозионностойкая сталь 12Х18Н10Т

Тип штуцера кабельного ввода: Под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметр кабеля со снятой броней – от 5,5 до 14 мм, диаметр внешней оболочки кабеля от 10 до 19 мм. Допускается применение под бронированный кабель без применения заземления, а также для открытой прокладки небронированного кабеля диаметром от 6 до 14 мм

Технические характеристики Рубеж ExИП 535-1В-R3-Н-БСЗ Извещатель пожарный ручной взрывозащищённый адресный

Питание    от АЛС Ток потребления от АЛС, мА, не более    0.35 Маркировка взрывозащиты    1Ex db IIC T6 Gb Масса (исп. А), кг, не более    2 Масса (исп. Н), кг, не более    3.2 Ток потребления от АЛС (ИЗ), мА, не более    0,6 Степень защиты оболочки    IP67 Ширина, мм, не более    115 Высота, мм, не более    160 Глубина, мм, не более    123 Гарантийный срок эксплуатации, мес, не более    36 Средний срок службы, лет    10 Диапазон рабочих температур, °С    от -60 до +70°С
