Описание Рубеж ШУН/В-3-03-ПЧ-R3

ШУН/В-R3

Арт.: RBZ-119908

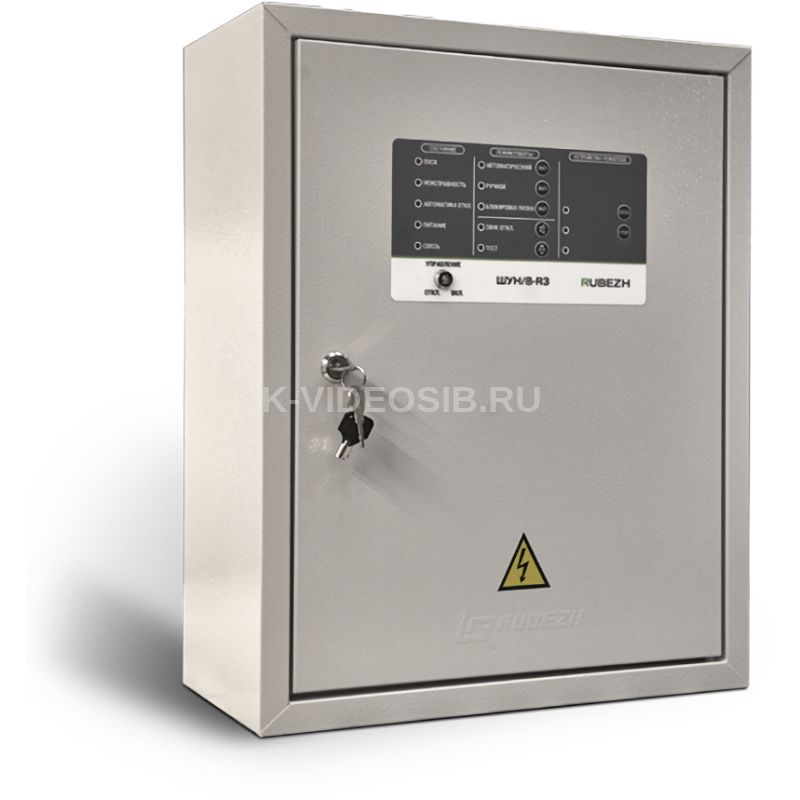

Шкаф управления пожарный ШУН/В-R3 предназначен для управления электродвигателями дренажного насоса, жокей-насоса, насоса пожаротушения и вентилятора приточно-вытяжной вентиляции или вентилятора дымоудаления в адресных системах под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3 или автономно.

Особенности модели:

• Назначение: ШУ - шкаф управления Н/В – насос/вентилятор
• Тип электросети: трехфазная переменного тока 400 В
• Мощность электродвигателя, кВт: 3
• Силовые элементы автоматики: производитель Dekraft, без теплового расцепителя
• Дополнительные функции: преобразователь частоты
• Работа в адресной системе: для подключения в АЛС приборов протокола R3



ШУН/В-R3 управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.

ШУН/В-R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 250 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.

Шкафы управления ШУН/В-R3 выпускаются в различных исполнениях. В шкаф могут устанавливаться силовые элементы автоматики Dekraft, Schneider Electric или ABB. Кроме этого, есть исполнения шкафов с дополнительно установленными внутрь шкафа устройствами плавного пуска УПП или частотными преобразователями ПЧ. От варианта комплектации шкафа будет зависеть его условное обозначение.

В зависимости от назначения ШУН/В-R3 может выполнять функции управления работой:

• пожарного насоса;
• дренажного насоса;
• жокей-насоса;
• вентилятора.

ШУН/В-R3 реализует следующие функции:

• контроль наличия и параметров электропитания на вводе сети;
• контроль исправности основных цепей электрической схемы прибора;
• контроль исправности входных цепей от датчиков и электроконтактных манометров на обрыв и короткое замыкание;
• контроль силовой цепи питания двигателя;
• местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
• передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3;
• управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, по командам датчиков уровня или по командам местного управления.

ШУН/В-R3 может находиться в следующих режимах управления:

• «Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ.

• «Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп. -«Отключен», когда контактор обесточен и пуск электродвигателя невозможен.

Схема внешних подключений к шкафу управления ШУН/В прот.R3

Шкаф управления насосом или вентилятором ШУН/В-R3, в зависимости от исполнения, может иметь следующие обозначения:

1 – Назначение: ШУ - шкаф управления Н/В – насос/вентилятор.

2 – Тип электросети: О – однофазная переменного тока 230 В, при отсутствии индекса - трехфазная переменного тока 400 В.

3 – Мощность электродвигателя, кВт:

4 – Силовые элементы автоматики:

• 00 – производитель Dekraft;
• 01 – производитель Schneider Electric;
• 03 – производитель Dekraft, без теплового расцепителя;



5 – Дополнительные функции: УПП – устройство плавного пуска; ПЧ – преобразователь частоты.

6 – Работа в адресной системе: R3 – для подключения в АЛС приборов протокола R3.

Технические характеристики Рубеж ШУН/В-3-03-ПЧ-R3

Параметр Значение

Напряжение питания, В	трехфазная переменного тока 400 В
Ток потребления от АЛС, мА, не более	0.21
Масса, не более	5,5 кг
Управление калорифером	Нет
Мощность подключаемого электродвигателя, кВт	3
Собственная потребляемая мощность от сети, ВА, не более	100
Степень защиты оболочки	IР31 (IР54 по требованию заказчика)
Тип системы заземления	TN-C/ТN-S
Размеры	410×410×210
Средний срок службы, лет	10
Диапазон рабочих температур, °С	от -25 до +55
