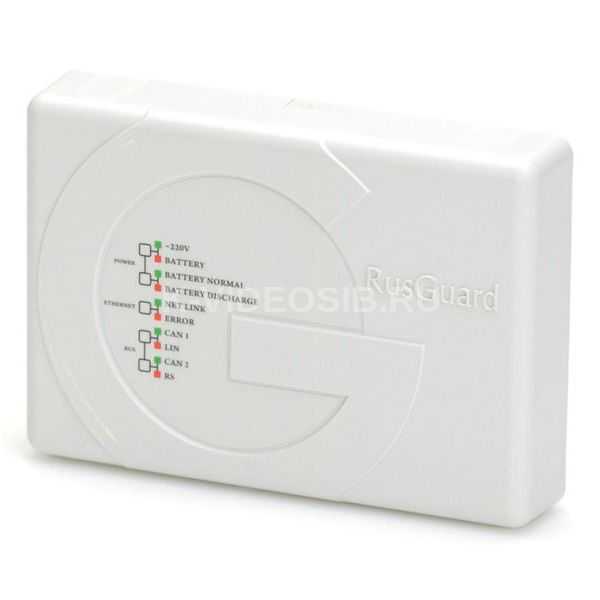

Описание RusGuard ACS-105-CE-S

RusGuard ACS-105-CE-S - контроллер СКУД в пластиковом корпусе без блока питания. Программное обеспечение БЕСПЛАТНОЕ! Схемы подключения Общая схема подключения контроллера в режиме Дверь Общая схема подключения контроллера в режиме Две двери Общая схема подключения контроллера в режиме Турникет с картоприемником Общая схема подключения контроллера в режиме Шлагбаум/ворота с картоприёмником Схема подключения Турникета PERCo - ТВС – 01 Схема подключения Турникета PERCo-TTR-04 и устройства сбора Proximity карт PERCo-IC03 Схема подключения Турникета “Ростов-Дон Т83М1” и устройства сбора Proximity карт PW-500 Схемы подключения исполнительного устройства с питанием: Схема подключения Замка AL-xxx-12 к контроллеру Схема подключения Замка Tantos TRD-1086S Общая схема подключения Считывателя с форматом Touch Memory Общая схема подключения Считывателя с форматом Wiegand Схема подключения Считывателя RDR-102 RusGuard с форматом Wiegand Схема подключения Считывателя RDR-202-Multi RusGuard с форматом Wiegand

Технические характеристики RusGuard ACS-105-CE-S

Интерфейс
• CAN-HS - High Speed Control Area Network; до 110 контроллеров на линии максимальной протяженностью 1 км.; подключение к серверу через Ethernet порт любого контроллера в сети
• Ethernet 10/100 BASE-T. Подключение каждого контроллера непосредственно к сети Ethernet Точки доступа
• Дверь
• Две двери (считыватель на вход, кнопка на выход)
• Турникет с картоприемником
• Ворота \ шлагбаум с картоприемником + управление светофорами. Считыватели
• Wiegand-26/37/44/52/58
• TouchMemory
• Интерфейс клавиатуры (PS\2, KBW)
• Настраиваемая полярность управления индикацией
• Настраиваемая длина считываемого кода ключа Энергонезависимая память контроллера
• Количество ключей - до 64 000
• Количество событий - до 60 000 Защита
• 4 независимых канала питания нагрузок с индивидуальной защитой от короткого замыкания и перегрузки по току
• супрессорная защита всех сигнальных цепей от электростатических разрядов Расписания
• 127 суточных расписаний, 255 дневных, 255 недельных расписаний
• До 4 временных интервалов в сутки
• Автономный учет праздников и переносов AntipassBack
• Локальный
• Глобальный (в сети из нескольких контроллеров работает без участия сервера)
• Возможность построения вложенных зон AntiPassBack Входы, выходы
• 8 исполнительных электронных реле с индивидуальными настройками и защитой (4 силовых + 4 слаботочных)
• 12 дополнительных входов (кнопки, датчики и т.д.)
• 2 входа “сухой контакт”. Контроль сети и разряда АКБ
