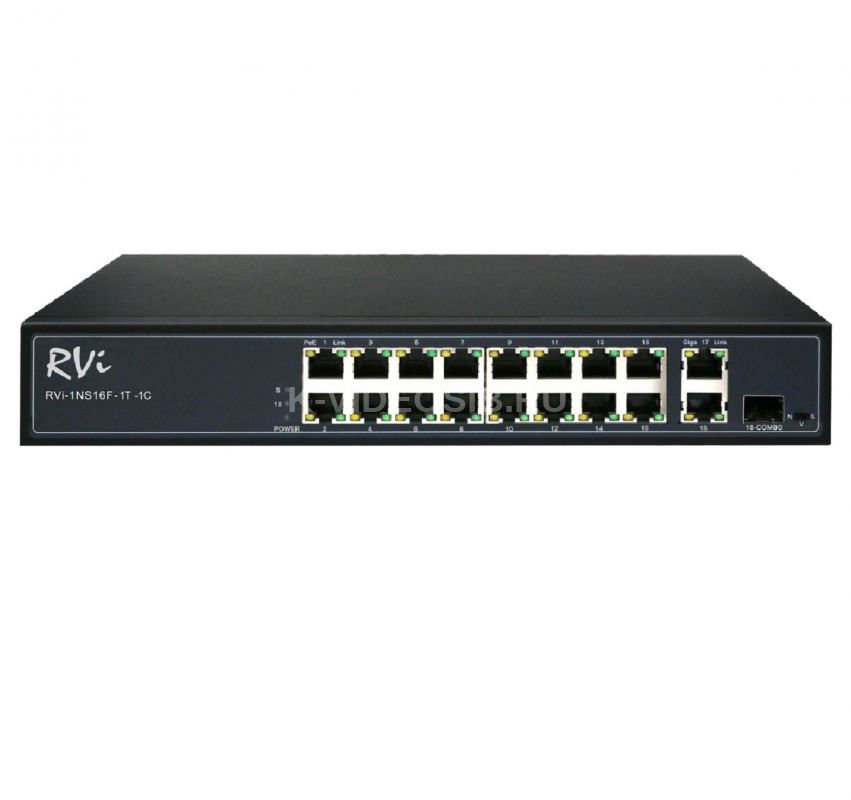

Описание RVi-1NS16F-1T-1C

Неуправляемый сетевой коммутатор PoE. Общее количество портов 19, стандарт передачи: 10Base-T, 100Base-TX, 1000Base-T. Количество SFP-портов 1, стандарт передачи: 1000BaseSX/LX. Количество портов PoE 16, cтандарт РоЕ: 802.3af, 802.3at, Hi-PoE, 802.3bt. Максимальная дальность передачи 250 м (в режиме CCTV). Коммутационная матрица 24 Гбит/с. Бюджет PoE 300 Вт. Максимальная мощность на 1 и 2 порт 90 Вт, на остальные 30 Вт. Поддержка функции Watchdog.

Особенности:

• Коммутатор выполнен на современном чипе Realtek.
• Коммутатор совместим с устройствами, имеющими PoE-чип Maxim и Microsemi.
• Количество портов с PoE – 16.
• Коммутационная матрица 24 Гбит/с.
• Размер таблицы MAC-адресов 4K.
• Uplink порты:
  • Независимый 1x10Base-T/100Base-TX/1000Base-T RJ45
  • Комбо-порты 1x10Base-T/100Base-TX/1000Base-T RJ45 / 1x1000BASE-SX/LX SFP
• Встроенный блок питания.
• Коммутатор поддерживает стандарт PoE IEEE 802.3bt, который, в отличии от стандарта IEEE 802.3at, позволяет формировать большую выходную мощность до 90 Вт. Благодаря этому стало доступным подключение устройств с большим потреблением электропитания по PoE, например, скоростные поворотные IP-камеры. Стандарт IEEE 802.3bt доступен на первом и втором PoE-портах. На остальных PoE-портах поддерживается стандарт IEEE 802.3at с выходной мощностью до 30 Вт
• PoE-бюджет составляет 300 Вт
• Поддержка функции PoE watchdog, которая позволяет обеспечить стабильную работоспособность системы видеонаблюдения посредством автоматического сброса питания и последующей перезагрузки подключенного устройства в случае потери соединения с коммутатором.
• Грозозащита портов - 3 кВ.

Коммутатор оснащен DIP переключателем режима работы:

Таблица зависимости передаваемой мощности от дальности передачи в режиме CCTV.

* рекомендуемая категория кабеля - Cat6 AWG-23

Технические характеристики RVi-1NS16F-1T-1C

Сеть Общее количество портов 19 Максимальная дальность передачи по витой паре 250 М Автоматическое определение MDI/MDIX Есть Автосогласование скорости передачи Есть Количество портов PoE 16 Сетевой интерфейс PoE 10Base-T/100Base-TX Количество Ethernet - портов (RJ-45) 2 Сетевой интерфейс Ethernet (RJ-45) 10Base-T/100Base-TX/1000Base-T Количество Ethernet - портов (SFP) 1 Сетевой интерфейс Ethernet (SFP) 1000BaseSX/LX Тип Ethernet-портов Комбинированные (SFP 1 и Ethernet1) Консольный порт Нет Производительность Коммутационная матрица 24 Гбит/с Скорость коммутации пакетов 7.68 Мпакетов/с Размер буфера пакетов 4 Мб Параметры PoE Стандарт PoE 802.3af; 802.3at; Hi-PoE; 802.3bt Максимальная мощность на порт 30; 90 (1 и 2 порт) Вт Бюджет PoE 300 Вт Watchdog PoE Да Стандарты и функции Тип управления Неуправляемый Настройка и обновление HTTP обновление Нет Эксплуатация Тип электропитания AC 110-240 В Входная сила тока 4 А Потребляемая мощность 8 Вт Блок питания Встроенный Электромагнитная совместимость IEC61000-4-2; IEC61000-4-5 Защита от замыкания линии PoE Да Диапазон рабочих температур -10 ... 55 °С Индустриальное исполнение Нет Ширина 195 мм Глубина 295 мм Высота 45 мм Высота (U) 1 U Вес 1600 г
