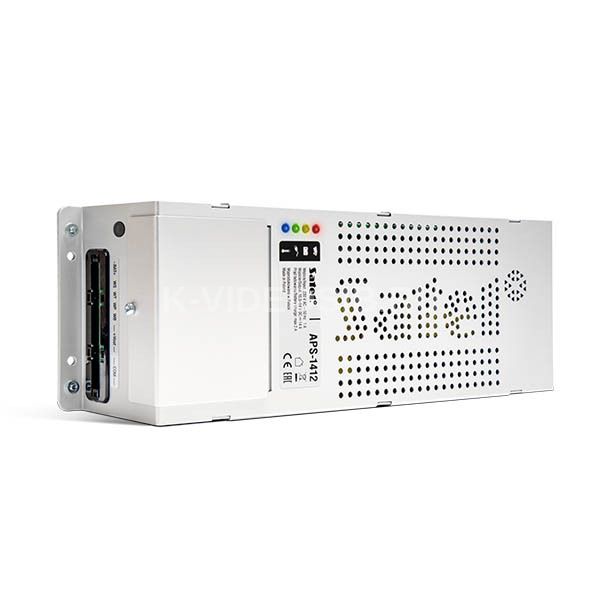

Описание Satel APS-1412

APS-1412 - бесперебойный блок питания. APS-1412 - бесперебойный импульсный блок питания для устройств, требующих постоянного напряжения 12 В, в составе системы охранной сигнализации или других. Блок питания характеризуется высоким выходным током – 14 A. Он обозначает максимальный ток, подаваемый блоком питания, подключенным к нагрузке. Если производится зарядка аккумулятора, то это значение уменьшается на максимальный ток зарядки аккумулятора: 12 A (питание устройств) + 2 A (зарядка аккумулятора). КПД блока питания APS-1412 достигает 92%. Система соответствует требованиям европейского стандарта EN 55011, класс B, по уровню наведенных и излучаемых ЭМП. Она соответствует также требованиям стандарта EN 50131-3 для Grade 2 и стандарта безопасности EN 60950-1. К безусловным преимуществам конструкции относятся: встроенный на входе противопомеховый фильтр и активная система коррекции коэффициента мощности PFC – даже до 0,99. Они обеспечивают отличные и одновременно стабильные параметры работы, в том числе при больших колебаниях напряжения питания. К устройству можно подключить кислотно-свинцовые аккумуляторы или другие аккумуляторы со схожими характеристиками зарядки. Такое решение позволяет сохранять постоянство работы системы – даже в течение нескольких часов – если произойдет авария основного источника питания. APS-1412 обладает также:

разъем IEC C14 для подключения кабеля питания Описание блока питания

1. Защитная крышка клемм.
2. Светодиоды, информирующие о состоянии блока питания.
3. Разъем питания 230 В AC (кабель входит в комплект поставки).
4. Защитная крышка предохранителей с задержкой срабатывания системы AC. Двухполюсная защита: предохранитель T3,15A на «фазе» и предохранитель T3,15A на «нейтрали».
5. Клеммы

Печатная плата

1. DIP-переключатели.
2. Автомобильный предохранитель MINI 7,5 A – защита системы зарядки аккумулятора.

Технические характеристики Satel APS-1412

• Тип блока питания (согласно европейскому стандарту EN 50131): A
• Напряжение питания: 230 В AC
• PF (Power Factor Correction): до 0,98
• КПД: до 91%
• Номинальное напряжение на выходе (согласно IEC 38): 12 В DC
• Фактическое напряжение на выходе: 13.8 В DC
• Ток на выходе
  • работа без подключения аккумулятора: 14 A
  • работа с подключением аккумулятора: 12 A
• Ток зарядки аккумулятора: 2 A
• Напряжение индикации неисправности аккумулятора: 11,5 В ±10%
• Напряжение отключения аккумулятора: 10,5 В ±10%
• Выходы типа OC (WS, WB, WP, WT): 50 мА / 12 В DC
• Класс окружающей среды: II
• Диапазон рабочих температур: -10°C...+55°C
• Габаритные размеры корпуса: 101 x 68 x 291 мм
• Масса: 1,37 кг
