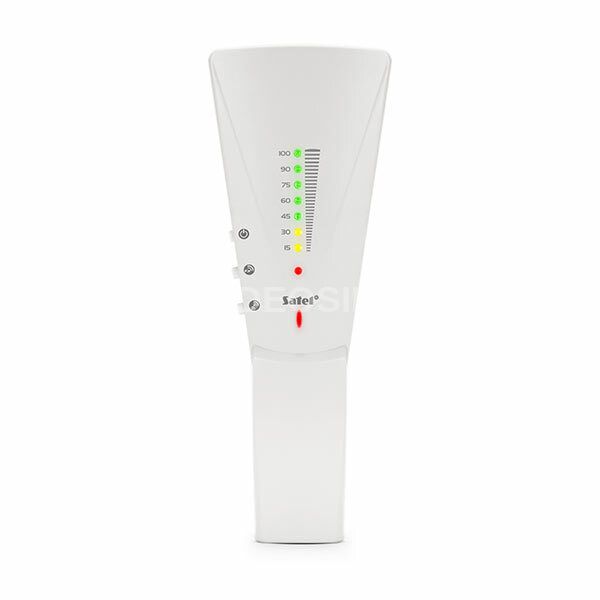

Описание Satel ARF-200

Satel ARF-200 - измеритель уровня радиосигнала. Измеритель ARF-200 позволяет измерить уровень радиосигнала, получаемого и отправляемого устройствами беспроводной системы ABAX 2. Он позволяет также проверить уровень радиопомех на полосе рабочих частот, используемой устройствами ABAX 2. Поскольку для теста радиопомех не требуется регистрация измерителя в системе ABAX 2, его можно выполнить на объекте, где установка беспроводной системы только планируется.

• возможность измерить уровень радиосигнала в месте монтажа устройства ABAX 2
• два режима работы для измерения уровня:
  • сигнала, получаемого измерителем от контроллера
  • сигнала, получаемого контроллером от измерителя
• возможность проверить уровень «радиошумов» на 4 каналах системы ABAX 2
• светодиоды, отражающие выбор режима работы и радиоканала
• светодиодный индикатор уровня радиосигнала
• светодиоды, сообщающие о выбранном режиме работы
• встроенный пьезоэлектрический преобразователь для звуковой сигнализации
• встроенный незаменяемый аккумулятор
• контроль состояния аккумуляторной батареи

1. кнопки
2. индикатор уровня радиосигнала / радиопомех. Состоит из 7 светодиодов: 2 желтых и 5 зеленых. Уровень радиосигнала / радиопомех отображается в процентах. Если все светодиоды мигают, аккумулятор измерителя требует зарядки.
3. красный светодиод:
   • горит – на индикаторе отражается уровень радиосигнала, получаемого измерителем от контроллера,
   • мигает – на индикаторе отражается уровень радиосигнала, получаемого контроллером от измерителя.
4. красный светодиод:
   • горит – определение уровня радиопомех неактивно,
   • мигает – определение уровня радиопомех активно. Количество вспышек светодиода – номер канала, для которого определяется уровень радиопомех. Когда измеритель выключен и подключено зарядное устройство, светодиод:
   • горит – аккумулятор заряжен,
   • мигает – идет зарядка аккумулятора.
5. микро-USB-разъем типа B для подключения зарядного устройства или компьютера.

Технические характеристики Satel ARF-200

• Диапазон рабочих температур: 0°C…+55°C
• Максимальное потребление тока: 23 мА
• Вес: 104 г
• Полоса рабочих частот: 868,0 МГц
• Габаритные размеры: 68 x 194 x 32 мм
• Максимальный ток зарядки аккумулятора: 2
• Напряжение USB: 5
• Тип разъема USB: micro USB typu B
• Аккумулятор (литий-полимерный): 3,7 В / 600 mAч
• Потребление тока в режиме готовности (измеритель выключен): 100
• Максимальное потребление тока от USB: 250
